Определить предельные размеры, допуски и натяг. Дать графическое представление посадки при следующих исходных данных: -номинальный размер вала d=18мм. (Решение → 2072)

Заказ №39301

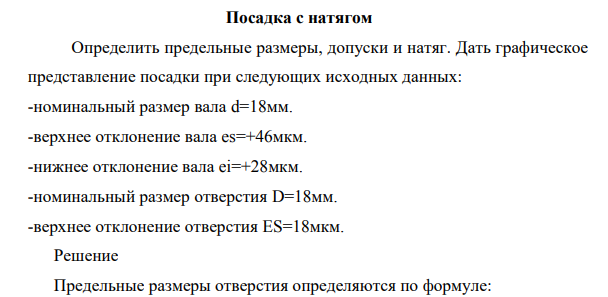

Определить предельные размеры, допуски и натяг. Дать графическое представление посадки при следующих исходных данных: -номинальный размер вала d=18мм. -верхнее отклонение вала es=+46мкм. -нижнее отклонение вала ei=+28мкм. -номинальный размер отверстия D=18мм. -верхнее отклонение отверстия ES=18мкм.

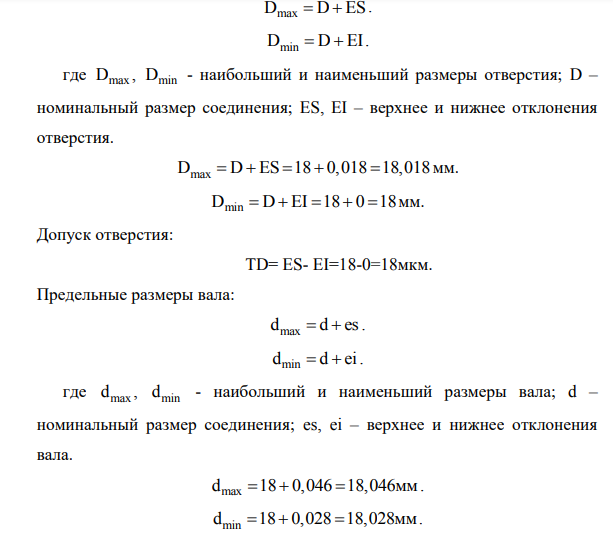

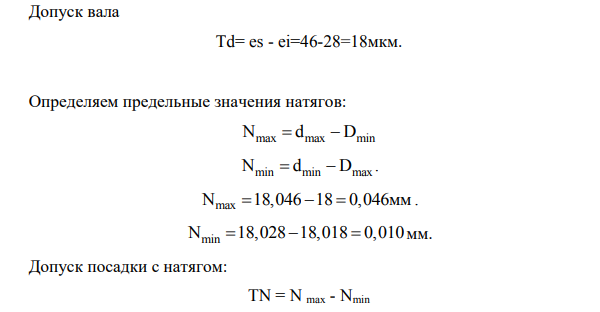

Решение Предельные размеры отверстия определяются по формуле: Инв. № подл. 1052 Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата 775 D D ES max   . D D EI min   . где Dmax , Dmin - наибольший и наименьший размеры отверстия; D – номинальный размер соединения; ES, EI – верхнее и нижнее отклонения отверстия. D D ES 18 0,018 18,018 max      мм. D D EI 18 0 18 min      мм. Допуск отверстия: ТD= ES- EI=18-0=18мкм. Предельные размеры вала: max d d es   . min d d ei   . где max d , min d - наибольший и наименьший размеры вала; d – номинальный размер соединения; es, ei – верхнее и нижнее отклонения вала. max d 18 0,046 18,046    мм. min d 18 0,028 18,028    мм. Допуск вала Тd= es - ei=46-28=18мкм. Определяем предельные значения натягов: N d D max max min   N d D min min max   . N 18,046 18 0,046 max    мм . N 18,028 18,018 0,010 min  мм. Допуск посадки с натягом: TN = N max - Nmin
