Построить план и график распространения пожара в помещении (рис. 3.25) на моменты времени τ1, τ2, τ3, τ4. Определить время полного охвата пожаром помещения. (Решение → 31598)

Заказ №38752

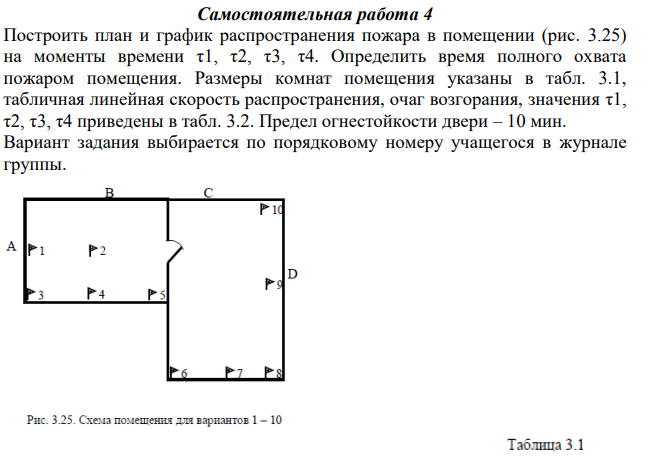

Самостоятельная работа 4 Построить план и график распространения пожара в помещении (рис. 3.25) на моменты времени τ1, τ2, τ3, τ4. Определить время полного охвата пожаром помещения. Размеры комнат помещения указаны в табл. 3.1, табличная линейная скорость распространения, очаг возгорания, значения τ1, τ2, τ3, τ4 приведены в табл. 3.2. Предел огнестойкости двери – 10 мин. Вариант задания выбирается по порядковому номеру учащегося в журнале группы.

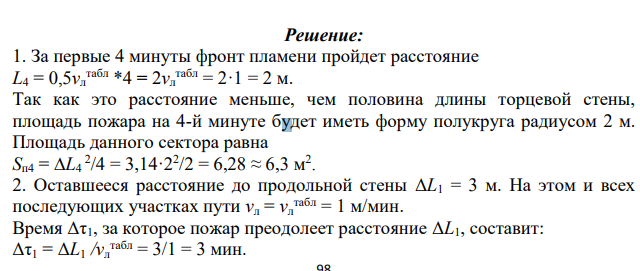

Решение:

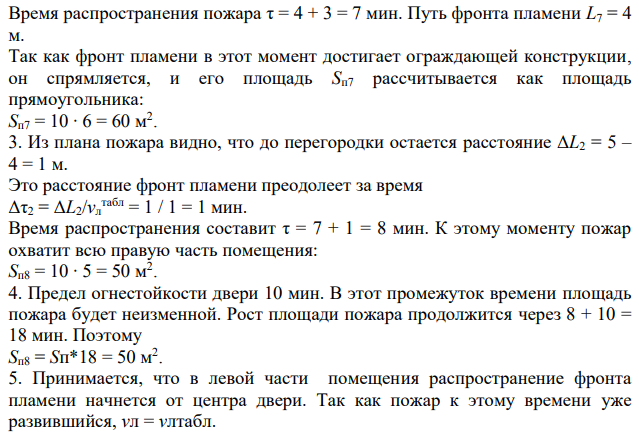

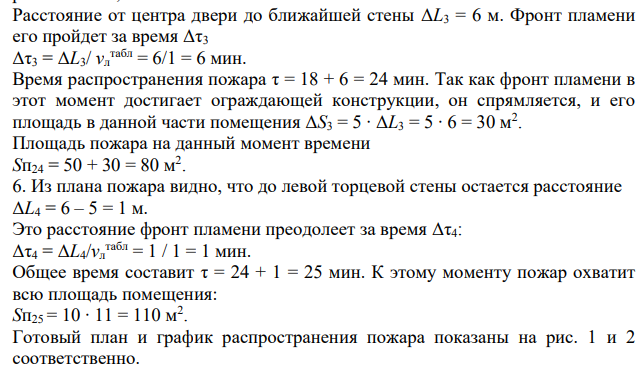

1. За первые 4 минуты фронт пламени пройдет расстояние L4 = 0,5vл табл *4 = 2vл табл = 2·1 = 2 м. Так как это расстояние меньше, чем половина длины торцевой стены, площадь пожара на 4-й минуте будет иметь форму полукруга радиусом 2 м. Площадь данного сектора равна Sп4 = ∆L4 2 /4 = 3,14·22 /2 = 6,28 ≈ 6,3 м2 . 2. Оставшееся расстояние до продольной стены ΔL1 = 3 м. На этом и всех последующих участках пути vл = vл табл = 1 м/мин. Время Δτ1, за которое пожар преодолеет расстояние ΔL1, составит: Δτ1 = ΔL1 /vл табл = 3/1 = 3 мин. Время распространения пожара τ = 4 + 3 = 7 мин. Путь фронта пламени L7 = 4 м. Так как фронт пламени в этот момент достигает ограждающей конструкции, он спрямляется, и его площадь Sп7 рассчитывается как площадь прямоугольника: Sп7 = 10 ∙ 6 = 60 м2 . 3. Из плана пожара видно, что до перегородки остается расстояние ΔL2 = 5 – 4 = 1 м. Это расстояние фронт пламени преодолеет за время Δτ2 = ΔL2/vл табл = 1 / 1 = 1 мин. Время распространения составит τ = 7 + 1 = 8 мин. К этому моменту пожар охватит всю правую часть помещения: Sп8 = 10 ∙ 5 = 50 м2 . 4. Предел огнестойкости двери 10 мин. В этот промежуток времени площадь пожара будет неизменной. Рост площади пожара продолжится через 8 + 10 = 18 мин. Поэтому Sп8 = Sп*18 = 50 м2 . 5. Принимается, что в левой части помещения распространение фронта пламени начнется от центра двери. Так как пожар к этому времени уже развившийся, vл = vлтабл. Расстояние от центра двери до ближайшей стены ΔL3 = 6 м. Фронт пламени его пройдет за время Δτ3 Δτ3 = ΔL3/ vл табл = 6/1 = 6 мин. Время распространения пожара τ = 18 + 6 = 24 мин. Так как фронт пламени в этот момент достигает ограждающей конструкции, он спрямляется, и его площадь в данной части помещения ΔS3 = 5 ∙ ΔL3 = 5 ∙ 6 = 30 м2 . Площадь пожара на данный момент времени Sп24 = 50 + 30 = 80 м2 . 6. Из плана пожара видно, что до левой торцевой стены остается расстояние ΔL4 = 6 – 5 = 1 м. Это расстояние фронт пламени преодолеет за время Δτ4: Δτ4 = ΔL4/vл табл = 1 / 1 = 1 мин. Общее время составит τ = 24 + 1 = 25 мин. К этому моменту пожар охватит всю площадь помещения: Sп25 = 10 ∙ 11 = 110 м2 . Готовый план и график распространения пожара показаны на рис. 1 и 2 соответственно.
