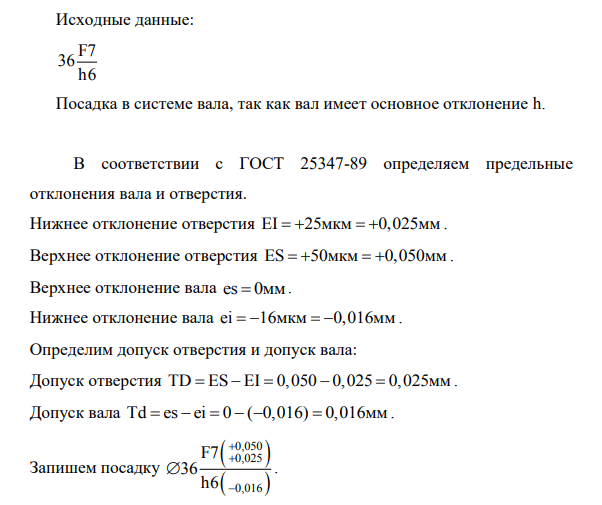

Построить схемы полей допусков заданных посадок. Определить вид посадки. Установить в какой системе выполнены посадки. 590 590 Исходные данные: F7 36 h6 Посадка в системе вала, так как вал имеет основное отклонение h.

В соответствии с ГОСТ 25347-89 определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 25     мкм 0,025мм . Верхнее отклонение отверстия ES 50     мкм 0,050мм . Верхнее отклонение вала es 0  мм. Нижнее отклонение вала ei 16     мкм 0,016мм . Определим допуск отверстия и допуск вала: Допуск отверстия TD ES EI 0,050 0,025 0,025      мм . Допуск вала Td es ei 0 ( 0,016) 0,016       мм . Запишем посадку     0,050 0,025 0,016 F7 36 h6     . Определим предельные размеры отверстия и вала: D D ES 36 0,050 36,050 max      мм. D D EI 36 0,025 36,025 min      мм.
