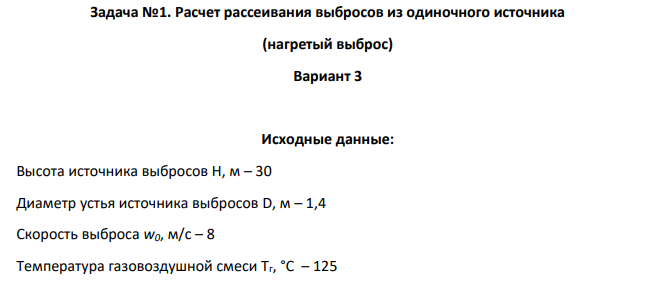

Расчет рассеивания выбросов из одиночного источника (нагретый выброс) Вариант 3 Исходные данные: Высота источника выбросов Н, м – 30 Диаметр устья источника выбросов D, м – 1,4 Скорость выброса w0, м/с – 8 Температура газовоздушной смеси Tг, °С – 125 Температура воздуха Tв, °С – 25 Интенсивность выбросов оксида углерода M, г/с – 42,5 Интенсивность выбросов оксида азота M, г/с – 56,1 Интенсивность выбросов золы M, г/с – 31,8 Средний эксплуатационный коэффициент очистки, % – 95 (Решение → 37952)

Заказ №38706

Расчет рассеивания выбросов из одиночного источника (нагретый выброс) Вариант 3 Исходные данные: Высота источника выбросов Н, м – 30 Диаметр устья источника выбросов D, м – 1,4 Скорость выброса w0, м/с – 8 Температура газовоздушной смеси Tг, °С – 125 Температура воздуха Tв, °С – 25 Интенсивность выбросов оксида углерода M, г/с – 42,5 Интенсивность выбросов оксида азота M, г/с – 56,1 Интенсивность выбросов золы M, г/с – 31,8 Средний эксплуатационный коэффициент очистки, % – 95

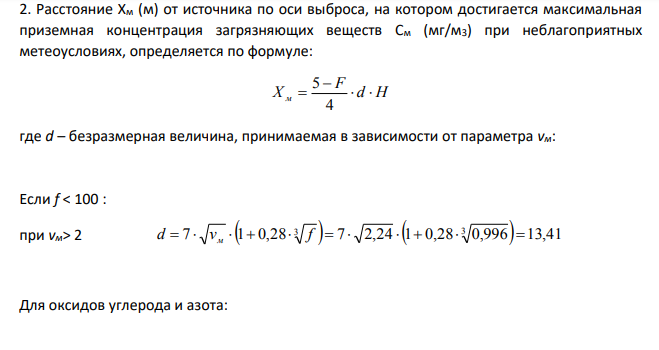

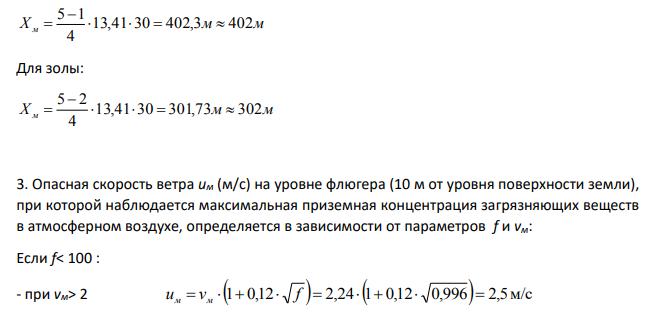

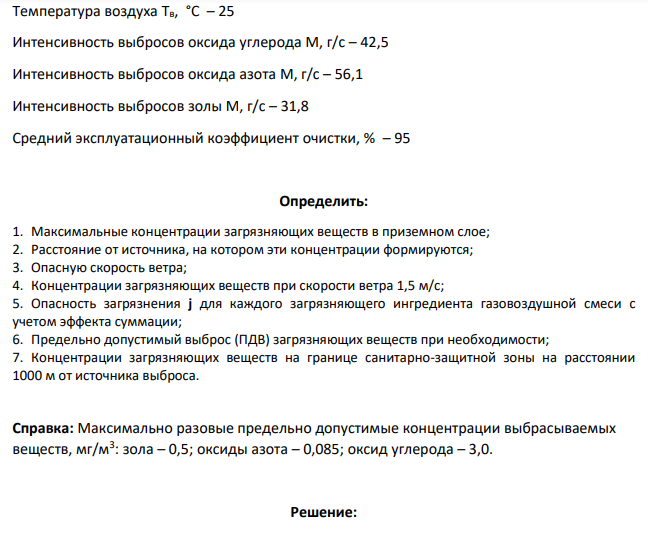

Определить: 1. Максимальные концентрации загрязняющих веществ в приземном слое; 2. Расстояние от источника, на котором эти концентрации формируются; 3. Опасную скорость ветра; 4. Концентрации загрязняющих веществ при скорости ветра 1,5 м/с; 5. Опасность загрязнения j для каждого загрязняющего ингредиента газовоздушной смеси с учетом эффекта суммации; 6. Предельно допустимый выброс (ПДВ) загрязняющих веществ при необходимости; 7. Концентрации загрязняющих веществ на границе санитарно-защитной зоны на расстоянии 1000 м от источника выброса. Справка: Максимально разовые предельно допустимые концентрации выбрасываемых веществ, мг/м3 : зола – 0,5; оксиды азота – 0,085; оксид углерода – 3,0.

Решение:

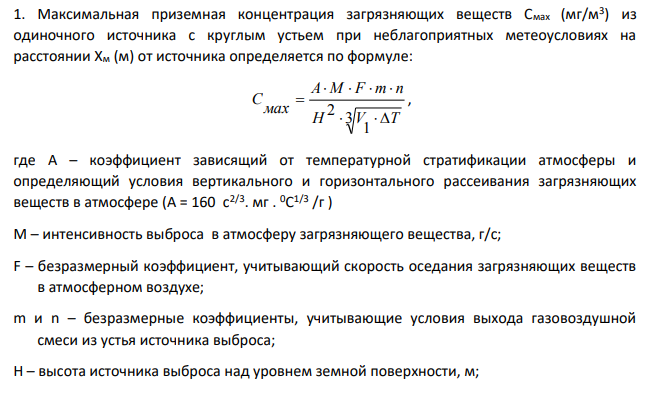

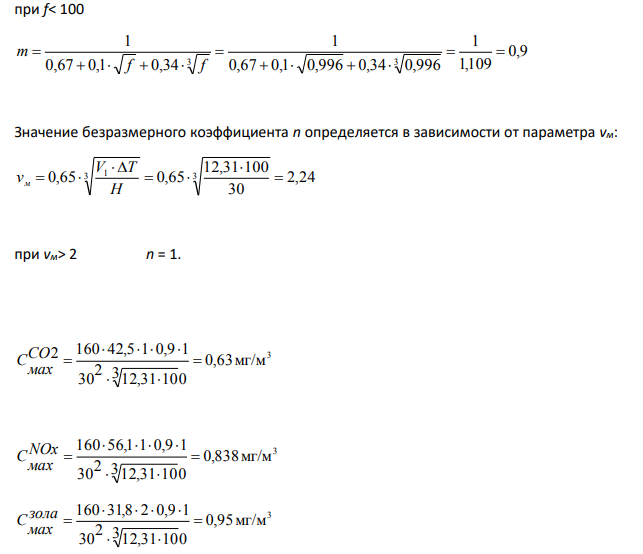

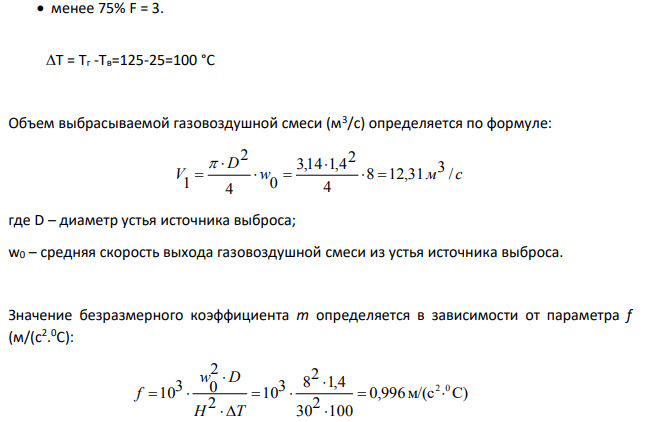

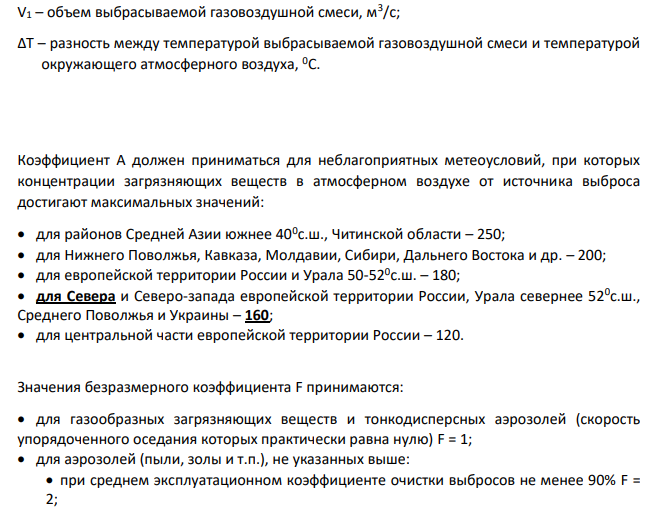

1. Максимальная приземная концентрация загрязняющих веществ Смах (мг/м3 ) из одиночного источника с круглым устьем при неблагоприятных метеоусловиях на расстоянии Хм (м) от источника определяется по формуле: 3 1 2 H V T А М F m n мах C         , где А – коэффициент зависящий от температурной стратификации атмосферы и определяющий условия вертикального и горизонтального рассеивания загрязняющих веществ в атмосфере (А = 160 с2/3. мг . 0С 1/3 /г ) М – интенсивность выброса в атмосферу загрязняющего вещества, г/с; F – безразмерный коэффициент, учитывающий скорость оседания загрязняющих веществ в атмосферном воздухе; m и n – безразмерные коэффициенты, учитывающие условия выхода газовоздушной смеси из устья источника выброса; Н – высота источника выброса над уровнем земной поверхности, м; V1 – объем выбрасываемой газовоздушной смеси, м3 /с; ΔТ – разность между температурой выбрасываемой газовоздушной смеси и температурой окружающего атмосферного воздуха, 0С. Коэффициент А должен приниматься для неблагоприятных метеоусловий, при которых концентрации загрязняющих веществ в атмосферном воздухе от источника выброса достигают максимальных значений:  для районов Средней Азии южнее 400 с.ш., Читинской области – 250;  для Нижнего Поволжья, Кавказа, Молдавии, Сибири, Дальнего Востока и др. – 200;  для европейской территории России и Урала 50-520 с.ш. – 180;  для Севера и Северо-запада европейской территории России, Урала севернее 520 с.ш., Среднего Поволжья и Украины – 160;  для центральной части европейской территории России – 120. Значения безразмерного коэффициента F принимаются:  для газообразных загрязняющих веществ и тонкодисперсных аэрозолей (скорость упорядоченного оседания которых практически равна нулю) F = 1;  для аэрозолей (пыли, золы и т.п.), не указанных выше:  при среднем эксплуатационном коэффициенте очистки выбросов не менее 90% F = 2;  от 75% до 90% F = 2,5;  менее 75% F = 3. Т = Тг -Тв=125-25=100 °С Объем выбрасываемой газовоздушной смеси (м3 /с) определяется по формуле: w м с D V / 3 8 12,31 4 2 3,14 1,4 0 4 2 1         где D – диаметр устья источника выброса; w0 – средняя скорость выхода газовоздушной смеси из устья источника выброса. Значение безразмерного коэффициента m определяется в зависимости от параметра f (м/(с2 . 0С): 0,996м/(с С) 100 2 30 1,4 2 3 8 10 2 2 3 0 10 2 0           H T w D f при f< 100 0,9 1,109 1 0,67 0,1 0,996 0,34 0,996 1 0,67 0,1 0,34 1 3 3             f f m Значение безразмерного коэффициента n определяется в зависимости от параметра vм: 2,24 30 12,31 100 0,65 3 0,65 3 1        H V T vм при vм> 2 n = 1. 3 0,63мг/м 0 312,31 10 2 30 2 160 42,5 1 0,9 1         СО мах C 3 0,838мг/м 0 312,31 10 2 30 160 56,1 1 0,9 1         NOx мах C 3 0,95мг/м 0 312,31 10 2 30 160 31,8 2 0,9 1         зола мах C 2. Расстояние Хм (м) от источника по оси выброса, на котором достигается максимальная приземная концентрация загрязняющих веществ См (мг/м3) при неблагоприятных метеоусловиях, определяется по формуле: d H F Х м     4 5 где d – безразмерная величина, принимаемая в зависимости от параметра vм: Если f < 100 : при vм> 2 7 1 0,28  7 2,24 1 0,28 0,996 13,41 3 3 d   vм    f       Для оксидов углерода и азота: Х м 13,41 30 402,3м 402м 4 5 1       Для золы: Х м 13,41 30 301,73м 302м 4 5 2       3. Опасная скорость ветра uм (м/с) на уровне флюгера (10 м от уровня поверхности земли), при которой наблюдается максимальная приземная концентрация загрязняющих веществ в атмосферном воздухе, определяется в зависимости от параметров f и vм: Если f< 100 : - при vм> 2 u  v 1 0,12 f  2,241 0,12 0,996 2,5м/с
