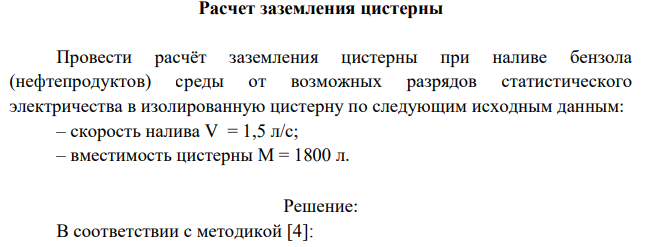

Расчет заземления цистерны Провести расчёт заземления цистерны при наливе бензола (нефтепродуктов) среды от возможных разрядов статистического электричества в изолированную цистерну по следующим исходным данным: – скорость налива V = 1,5 л/с; – вместимость цистерны М = 1800 л. (Решение → 35846)

Заказ №38706

Расчет заземления цистерны Провести расчёт заземления цистерны при наливе бензола (нефтепродуктов) среды от возможных разрядов статистического электричества в изолированную цистерну по следующим исходным данным: – скорость налива V = 1,5 л/с; – вместимость цистерны М = 1800 л.

Решение:

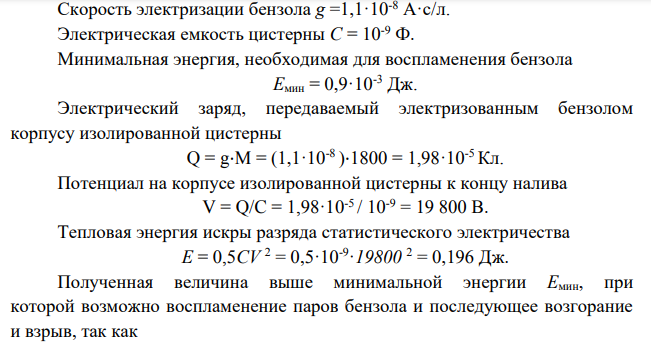

В соответствии с методикой [4]: Скорость электризации бензола g =1,1·10-8 А·с/л. Электрическая емкость цистерны С = 10-9 Ф. Минимальная энергия, необходимая для воспламенения бензола Емин = 0,9·10-3 Дж. Электрический заряд, передаваемый электризованным бензолом корпусу изолированной цистерны Q = g⋅M = (1,1·10-8 )·1800 = 1,98·10-5 Кл. Потенциал на корпусе изолированной цистерны к концу налива V = Q/C = 1,98·10-5 / 10-9 = 19 800 В. Тепловая энергия искры разряда статистического электричества E = 0,5CV 2 = 0,5·10-9 ·19800 2 = 0,196 Дж. Полученная величина выше минимальной энергии Емин, при которой возможно воспламенение паров бензола и последующее возгорание и взрыв, так как
