Ток I = 30 А идет по длинному проводу, согнутого под углом 60о . Найти магнитную индукцию поля в точке, находящейся на биссектрисе угла на расстоянии а=5 см от его вершины (Решение → 19508)

Заказ №39140

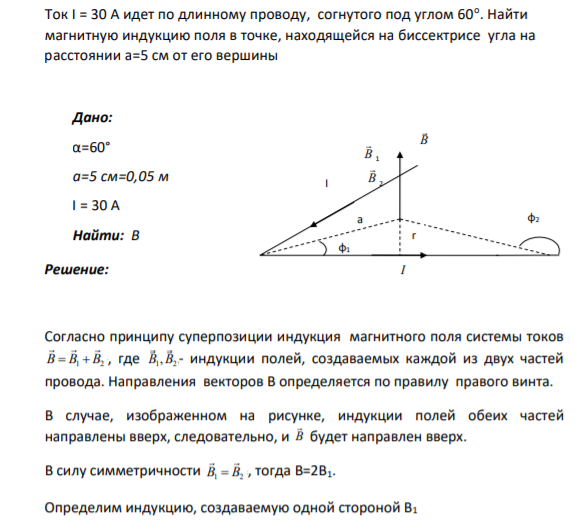

Ток I = 30 А идет по длинному проводу, согнутого под углом 60о . Найти магнитную индукцию поля в точке, находящейся на биссектрисе угла на расстоянии а=5 см от его вершины Дано: α=60° а=5 см=0,05 м I = 30 А Найти: В

Решение:

Согласно принципу суперпозиции индукция магнитного поля системы токов B B B B    1 2 3 , где 1 2 3 B B B , ,- индукции полей, создаваемых каждой из двух частей провода. Направления векторов В определяется по правилу правого винта. В случае, изображенном на рисунке, индукции полей обеих частей направлены вверх, следовательно, и B будет направлен вверх. В силу симметричности B B B 1 2 3   , тогда В=2В1. Определим индукцию, создаваемую одной стороной В1 Индукция, создаваемая отрезком проводника с током на расстоянии r от
