4. Основные узлы спектрофотометрических приборов. Источники света.

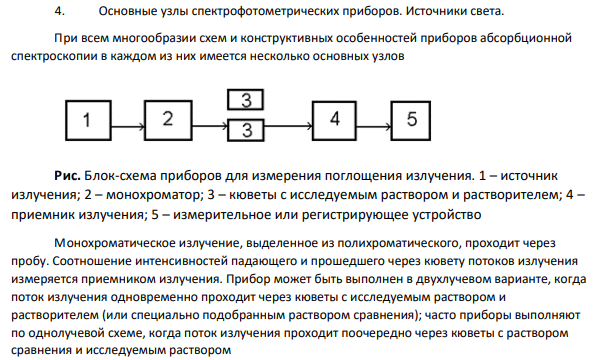

При всем многообразии схем и конструктивных особенностей приборов абсорбционной спектроскопии в каждом из них имеется несколько основных узлов Рис. Блок-схема приборов для измерения поглощения излучения. 1 – источник излучения; 2 – монохроматор; 3 – кюветы с исследуемым раствором и растворителем; 4 – приемник излучения; 5 – измерительное или регистрирующее устройство Монохроматическое излучение, выделенное из полихроматического, проходит через пробу. Соотношение интенсивностей падающего и прошедшего через кювету потоков излучения измеряется приемником излучения. Прибор может быть выполнен в двухлучевом варианте, когда поток излучения одновременно проходит через кюветы с исследуемым раствором и растворителем (или специально подобранным раствором сравнения); часто приборы выполняют по однолучевой схеме, когда поток излучения проходит поочередно через кюветы с раствором сравнения и исследуемым раствором
