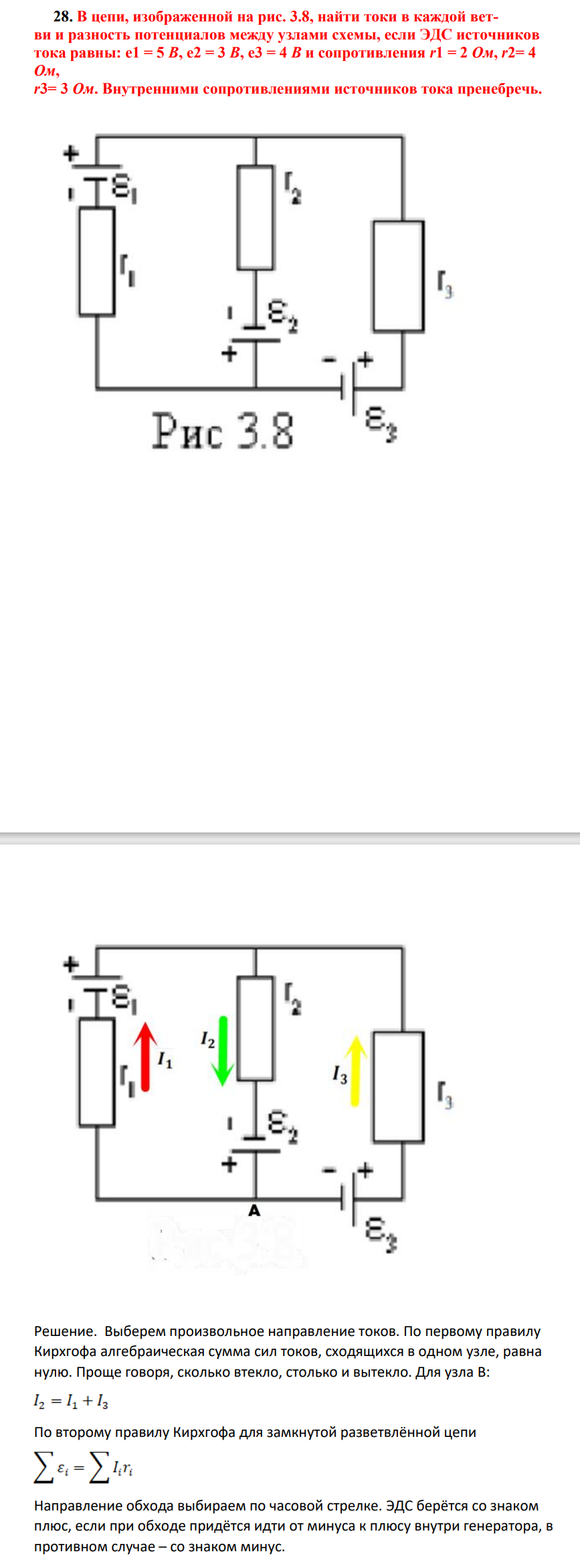

8. В цепи, изображенной на рис. 3.8, найти токи в каждой ветви и разность потенциалов между узлами схемы, если ЭДС источников тока равны: e1 = 5 В, e2 = 3 В, e3 = 4 В и сопротивления r1 = 2 Ом, r2= 4 Ом, r3= 3 Ом. Внутренними сопротивлениями источников тока пренебречь.

Решение.

Выберем произвольное направление токов. По первому правилу Кирхгофа алгебраическая сумма сил токов, сходящихся в одном узле, равна нулю. Проще говоря, сколько втекло, столько и вытекло. Для узла B: По второму правилу Кирхгофа для замкнутой разветвлённой цепи Направление обхода выбираем по часовой стрелке. ЭДС берётся со знаком плюс, если при обходе придётся идти от минуса к плюсу внутри генератора, в противном случае – со знаком минус.
