ВЫБОР ДОПУСКОВ И ПОСАДОК РЕЗЬБОВЫХ СОЕДИНЕНИЙ Исходные данные  Номинальный размер крепежной метрической резьбы-17мм  Шаг резьбы-3 мм  Класс точности резьбы-средний. (Решение → 3921)

Заказ №39301

ВЫБОР ДОПУСКОВ И ПОСАДОК РЕЗЬБОВЫХ СОЕДИНЕНИЙ Исходные данные  Номинальный размер крепежной метрической резьбы-17мм  Шаг резьбы-3 мм  Класс точности резьбы-средний.  Длина свинчивания 20мм Содержание задания  Назначить степени точности и поля допусков резьбовых деталей, посадку соединения.  Вычертить схему расположения полей допусков соединения.  Выполнить эскизы резьбового соединения и его деталей с указанием условных обозначений.  Выбор средств измерения и контроля резьб.

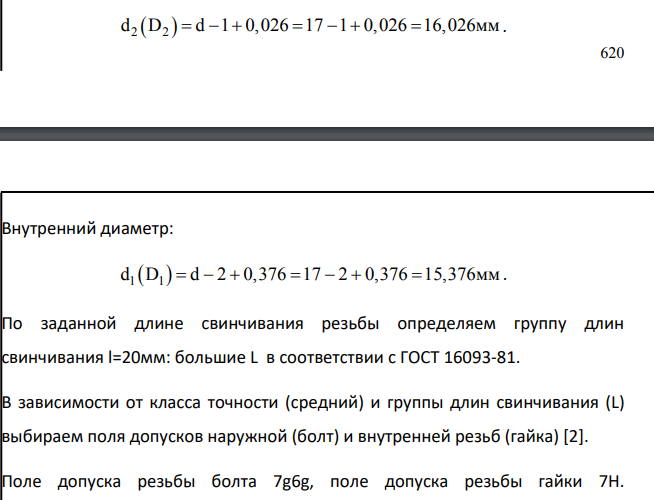

В соответствии с ГОСТ 8724-81 шаг резьбы Р=3мм не соответствует номинальному диаметру резьбы 17мм, поэтому принимаем стандартный шаг Р=1,5мм. По наружному диаметру и шагу резьбы определяются размеры среднего и внутреннего диаметров резьбы по ГОСТ 24705-81 Средний диаметр: d D d 1 0,026 17 1 0,026 16,026 2 2          мм. 621 Внутренний диаметр: d D d 2 0,376 17 2 0,376 15,376 1 1          мм. По заданной длине свинчивания резьбы определяем группу длин свинчивания l=20мм: большие L в соответствии с ГОСТ 16093-81. В зависимости от класса точности (средний) и группы длин свинчивания (L) выбираем поля допусков наружной (болт) и внутренней резьб (гайка) [2]. Поле допуска резьбы болта 7g6g, поле допуска резьбы гайки 7H. 7H M17 1,5 7g6g   Расшифровываем условные обозначения допусков данного соединения: в числителе 7Н – поле допуска на средний и внутренний диаметр гайки; в знаменателе 7g8g – поле допуска на средний и наружный диаметр болта соответственно. Определяем предельные отклонения диаметров для наружной и внутренней резьбы по ГОСТ 16093-81. Для гайки поле допуска 7Н: отклонения внутреннего диаметра D1: ES= +375 мкм; EI=0; отклонения среднего диаметра D2: ES =+236 мкм; EI=0. Средний диаметр: D 16,026 0,236 16,262 2max    мм. D D 16,026 2min 2   мм. Внутренний диаметр: D 15,376 0,375 15,751 1max    мм. 622 D D 15,376 1min 1   мм. Наружный диаметр: D D 17 min   мм. Для болта поле допуска 7g6g: отклонения наружного диаметра d: es = -32мкм; ei= -268 мкм; отклонения среднего диаметра d2: es = -32 мкм; ei= -212 мкм. Средний диаметр: 2max d 16,026 0,032 15,994    мм . 2min d 16,026 0,212 15,814    мм. Наружный диаметр: max d 17 0,032 16,968    мм. min d 17 0,268 16,723    мм .
