Задача по разделу «Фазовые равновесия» Дана зависимость составов жидкой (X) и газообразной (Y) фаз от температуры (T) для бинарной жидкой системы A - B при постоянном давлении Р. Составы X и Y выражены в молярных процентах вещества A: 1. Построить график зависимости состава пара (Y) от состава жидкой фазы (X) при Р=const; (Решение → 22546)

Заказ №39084

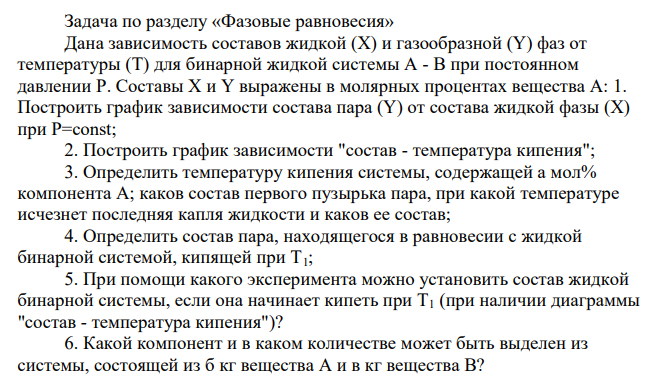

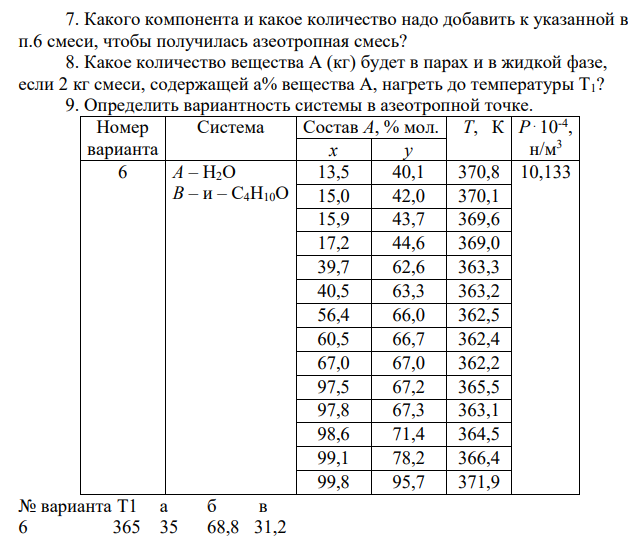

Задача по разделу «Фазовые равновесия» Дана зависимость составов жидкой (X) и газообразной (Y) фаз от температуры (T) для бинарной жидкой системы A - B при постоянном давлении Р. Составы X и Y выражены в молярных процентах вещества A: 1. Построить график зависимости состава пара (Y) от состава жидкой фазы (X) при Р=const; 2. Построить график зависимости "состав - температура кипения"; 3. Определить температуру кипения системы, содержащей а мол% компонента А; каков состав первого пузырька пара, при какой температуре исчезнет последняя капля жидкости и каков ее состав; 4. Определить состав пара, находящегося в равновесии с жидкой бинарной системой, кипящей при Т1; 5. При помощи какого эксперимента можно установить состав жидкой бинарной системы, если она начинает кипеть при Т1 (при наличии диаграммы "состав - температура кипения")? 6. Какой компонент и в каком количестве может быть выделен из системы, состоящей из б кг вещества А и в кг вещества В? 7. Какого компонента и какое количество надо добавить к указанной в п.6 смеси, чтобы получилась азеотропная смесь? 8. Какое количество вещества А (кг) будет в парах и в жидкой фазе, если 2 кг смеси, содержащей а% вещества А, нагреть до температуры Т1? 9. Определить вариантность системы в азеотропной точке. Номер варианта Система Состав А, % мол. Т, К Р . 10-4 , н/м3 х y 6 А – Н2О В – и – С4Н10О 13,5 40,1 370,8 10,133 15,0 42,0 370,1 15,9 43,7 369,6 17,2 44,6 369,0 39,7 62,6 363,3 40,5 63,3 363,2 56,4 66,0 362,5 60,5 66,7 362,4 67,0 67,0 362,2 97,5 67,2 365,5 97,8 67,3 363,1 98,6 71,4 364,5 99,1 78,2 366,4 99,8 95,7 371,9 № варианта Т1 а б в 6 365 35 68,8 31,2

Решение:

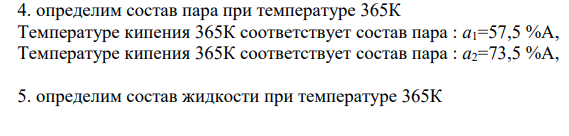

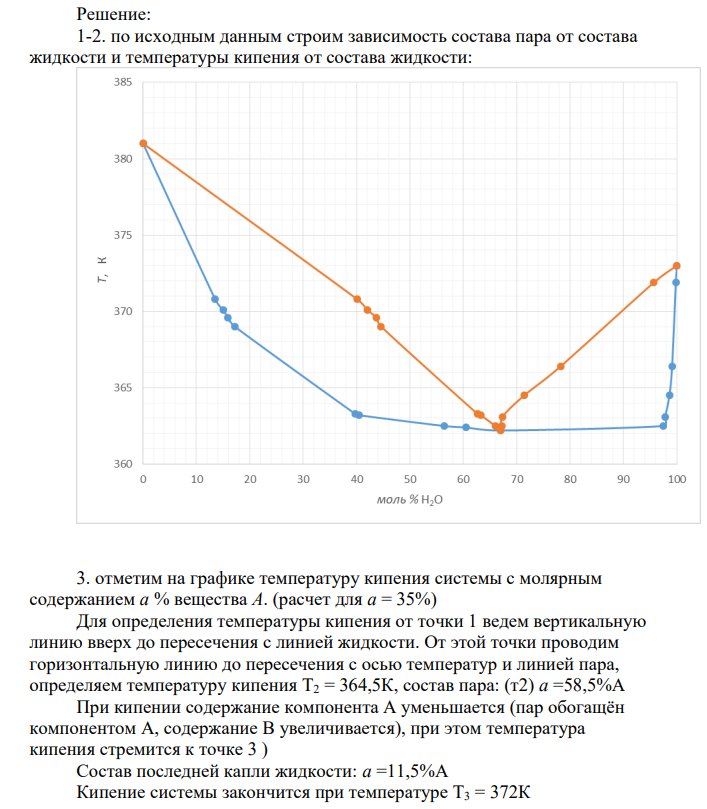

1-2. по исходным данным строим зависимость состава пара от состава жидкости и температуры кипения от состава жидкости: 3. отметим на графике температуру кипения системы с молярным содержанием а % вещества А. (расчет для а = 35%) Для определения температуры кипения от точки 1 ведем вертикальную линию вверх до пересечения с линией жидкости. От этой точки проводим горизонтальную линию до пересечения с осью температур и линией пара, определяем температуру кипения Т2 = 364,5К, состав пара: (т2) а =58,5%А При кипении содержание компонента А уменьшается (пар обогащён компонентом А, содержание В увеличивается), при этом температура кипения стремится к точке 3 ) Состав последней капли жидкости: а =11,5%А Кипение системы закончится при температуре Т3 = 372К 4. определим состав пара при температуре 365К Температуре кипения 365К соответствует состав пара : а1=57,5 %А, Температуре кипения 365К соответствует состав пара : а2=73,5 %А, 5. определим состав жидкости при температуре 365К
