Зачтено на максимальный балл

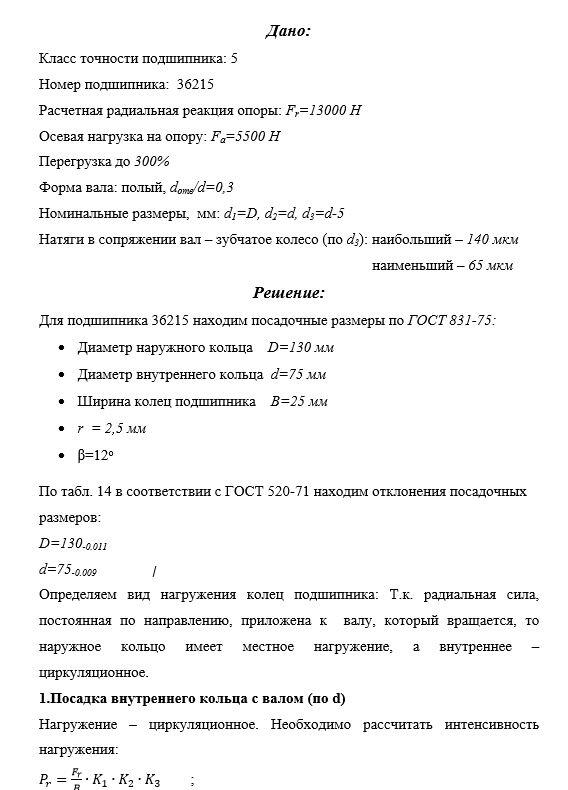

Дано:

Класс точности подшипника: 5

Номер подшипника:  36215

Расчетная радиальная реакция опоры: Fr=13000 H

Осевая нагрузка на опору: Fa=5500 H

Перегрузка до 300%

Форма вала: полый, dотв/d=0,3

Номинальные размеры,  мм: d1=D, d2=d, d3=d-5

Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 140 мкм

                                                                                          наименьший – 65 мкм
