Зачтено на максимальный балл

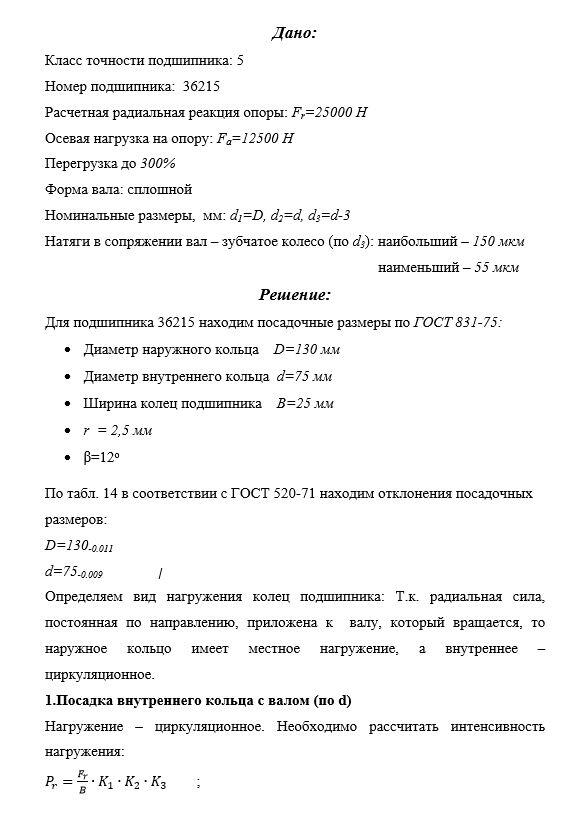

Дано:

Класс точности подшипника: 5

Номер подшипника:  36215

Расчетная радиальная реакция опоры: Fr=25000 H

Осевая нагрузка на опору: Fa=12500 H

Перегрузка до 300%

Форма вала: сплошной

Номинальные размеры,  мм: d1=D, d2=d, d3=d-3

Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 150 мкм

                                                                                          наименьший – 55 мкм
