Ирина Эланс
Заказ: 1151473
ЧАСТЬ I Расчёт трёхфазных трёхпроводных и четырёхпроводных сетей большой мощности с однофазными и трёхфазными приёмниками электрической энергии и различным характером нагрузкиЧАСТЬ II Расчёт параметров трёхфазного асинхронного электрического двигателя с построением механических характеристикЧАСТЬ III Оценка эффективности полученной энергосистемы Вариант 37
ЧАСТЬ I Расчёт трёхфазных трёхпроводных и четырёхпроводных сетей большой мощности с однофазными и трёхфазными приёмниками электрической энергии и различным характером нагрузкиЧАСТЬ II Расчёт параметров трёхфазного асинхронного электрического двигателя с построением механических характеристикЧАСТЬ III Оценка эффективности полученной энергосистемы Вариант 37
Описание
ЧАСТЬ I

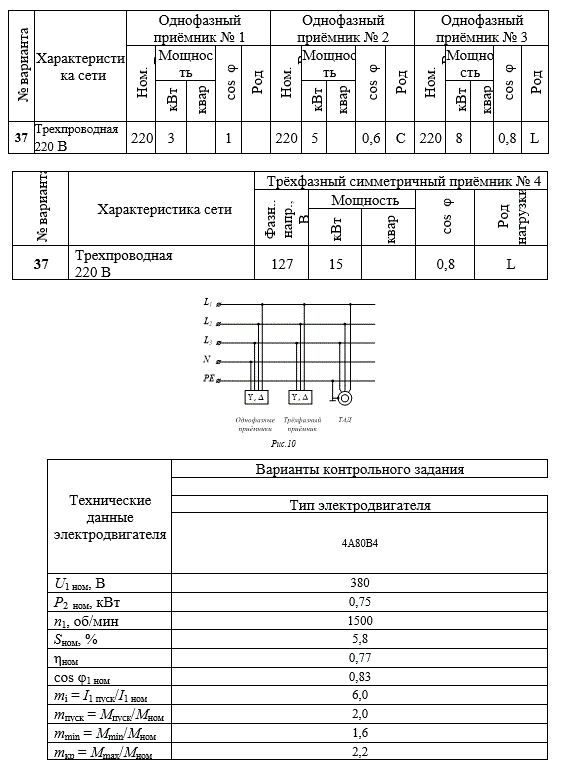

В трёхфазную сеть большой мощности включены приёмники, данные которых приведены в таблицах 1.1 и 1.2 (с. 14 – 17).
1. Составить схему включения приёмников и ваттметров для измерения суммарной активной мощности всех приёмников.
2. Определить токи в проводах сети.
3. Определить сопротивления элементов схемы замещения приёмников.
4. Построить векторную диаграмму электрического состояния цепи.
5. Определить показания ваттметров.
6. Рассчитать коэффициент мощности полученной системы.
ЧАСТЬ II
1. Рассчитать трёхфазный асинхронный двигатель (ТАД) по паспортным данным (таблица 2.1, с. 32).
2. Подключить ТАД к рассчитанной трёхфазной сети по схеме Υ или ∆ с учётом заданного напряжения ТАД по пятипроводной системе (рис.10, электрическая схема рис.12).
3. Построить векторную диаграмму, добавив к рассчитанным токам (часть 1, п. 5.1 и 5.2) нагрузку ТАД
Примечание:
Для вариантов №31 – №60 уменьшить мощность на валу двигателя Р2 НОМ в два раза (см. таблицу 2.1).
ЧАСТЬ III
1. Рассчитать активную, реактивную и полную мощности полученной системы после подключения ТАД (формулы части 1 п. 5.1, 5.2).
Значения токов IA', IB', IC' взять из векторной диаграммы (рис. 13).
2. Рассчитать коэффициент мощности полученной системы (часть I п. 6).
3. Определить влияние нагрузки ТАД на коэффициент мощности рассчитанной системы.
4. Рассчитать величину ёмкости конденсаторной батареи, необходимой
для повышения эффективности полученной системы по формуле:
Примечание.
Принять включение конденсаторной батареи по схеме ∆.
5. Сделать выводы.
Подробное решение в WORD (решение в двух вариантах - для последовательного и параллельного соединения нагрузки)+файл MathCad
Векторная (топографическая) диаграмма
