Заказ: 1054193

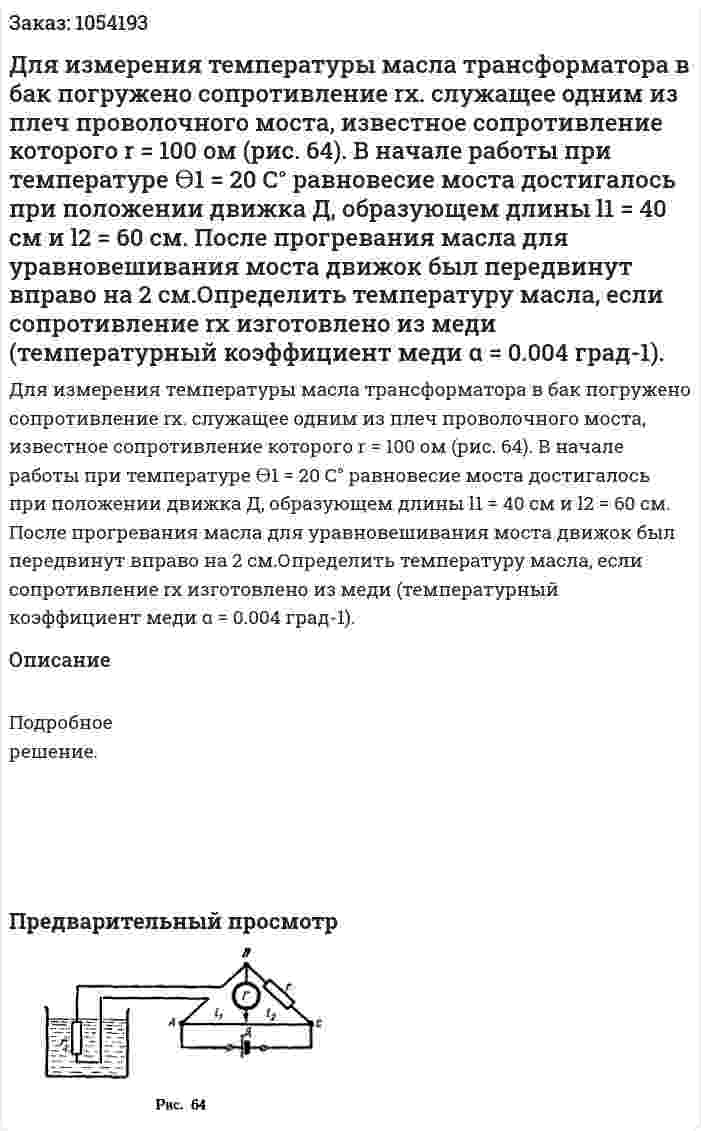

Для измерения температуры масла трансформатора в бак погружено сопротивление rх. служащее одним из плеч проволочного моста, известное сопротивление которого r = 100 ом (рис. 64). В начале работы при температуре ϴ1 = 20 С° равновесие моста достигалось при положении движка Д, образующем длины l1 = 40 см и l2 = 60 см. После прогревания масла для уравновешивания моста движок был передвинут вправо на 2 см.Определить температуру масла, если сопротивление rх изготовлено из меди (температурный коэффициент меди α = 0.004 град-1).
Для измерения температуры масла трансформатора в бак погружено сопротивление rх. служащее одним из плеч проволочного моста, известное сопротивление которого r = 100 ом (рис. 64). В начале работы при температуре ϴ1 = 20 С° равновесие моста достигалось при положении движка Д, образующем длины l1 = 40 см и l2 = 60 см. После прогревания масла для уравновешивания моста движок был передвинут вправо на 2 см.Определить температуру масла, если сопротивление rх изготовлено из меди (температурный коэффициент меди α = 0.004 град-1).
Описание
Подробное решение.
