Ирина Эланс
Заказ: 1109159

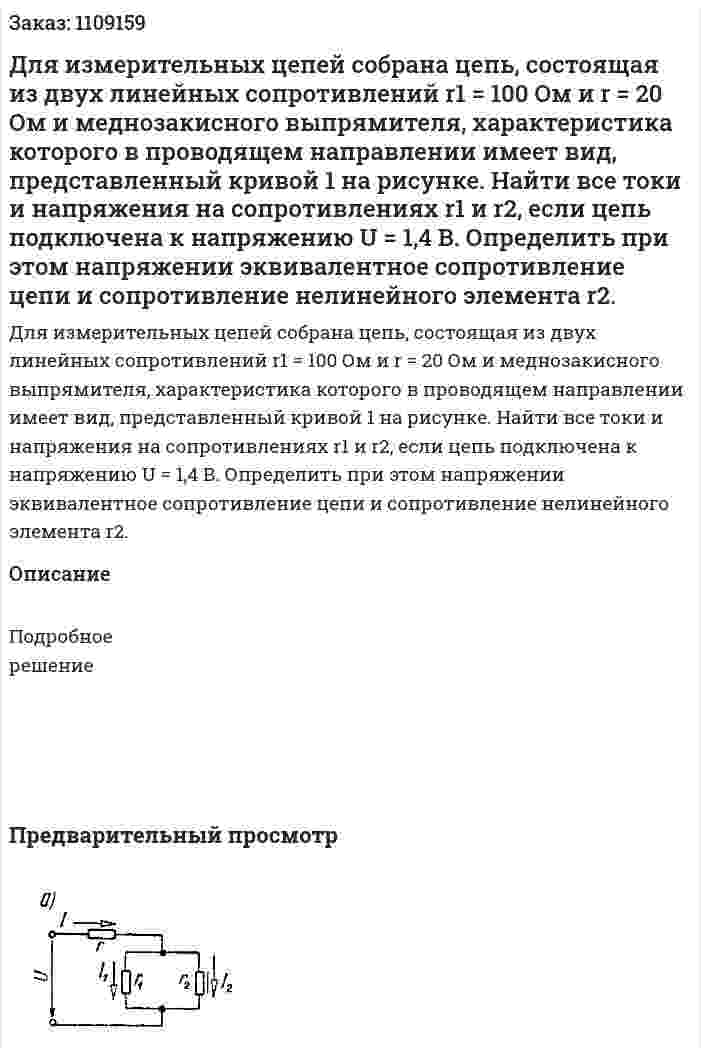

Для измерительных цепей собрана цепь, состоящая из двух линейных сопротивлений r1 = 100 Ом и r = 20 Ом и меднозакисного выпрямителя, характеристика которого в проводящем направлении имеет вид, представленный кривой 1 на рисунке. Найти все токи и напряжения на сопротивлениях r1 и r2, если цепь подключена к напряжению U = 1,4 В. Определить при этом напряжении эквивалентное сопротивление цепи и сопротивление нелинейного элемента r2.
Для измерительных цепей собрана цепь, состоящая из двух линейных сопротивлений r1 = 100 Ом и r = 20 Ом и меднозакисного выпрямителя, характеристика которого в проводящем направлении имеет вид, представленный кривой 1 на рисунке. Найти все токи и напряжения на сопротивлениях r1 и r2, если цепь подключена к напряжению U = 1,4 В. Определить при этом напряжении эквивалентное сопротивление цепи и сопротивление нелинейного элемента r2.
Описание
Подробное решение
