Ирина Эланс
Заказ: 1038668

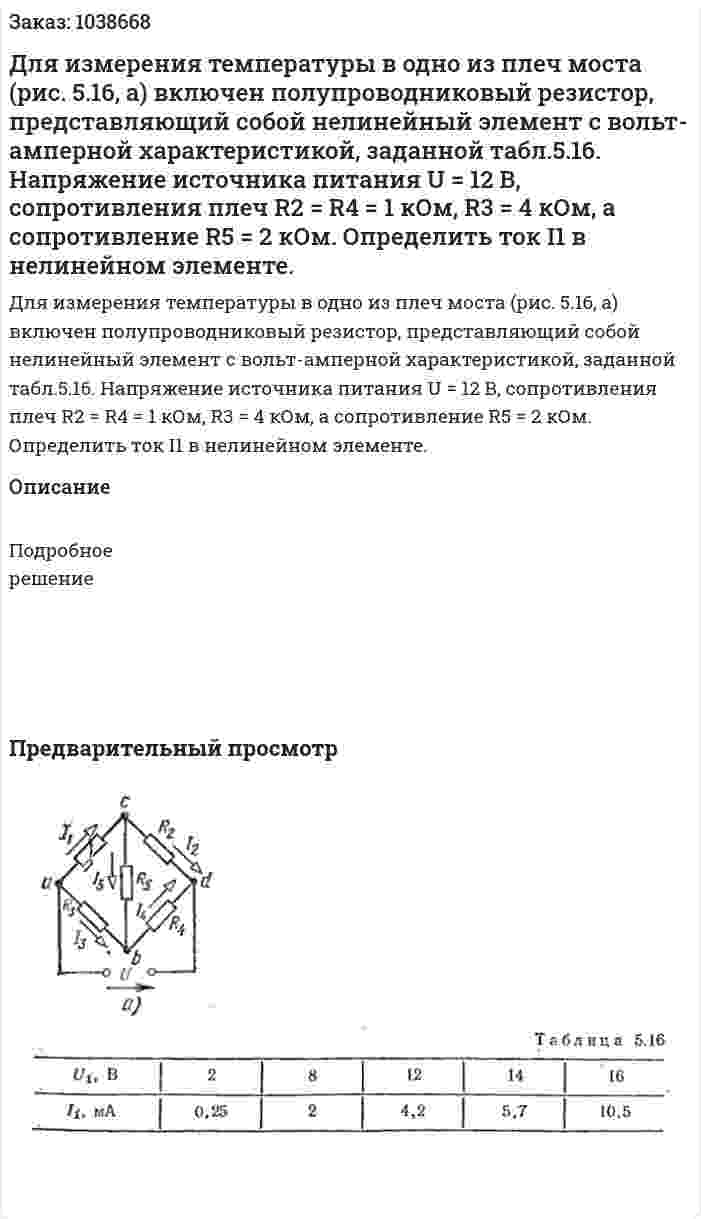

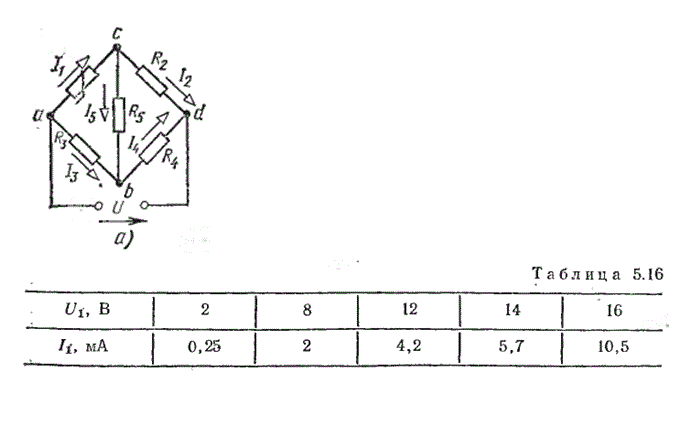

Для измерения температуры в одно из плеч моста (рис. 5.16, а) включен полупроводниковый резистор, представляющий собой нелинейный элемент c вольт-амперной характеристикой, заданной табл.5.16. Напряжение источника питания U = 12 В, сопротивления плеч R2 = R4 = 1 кОм, R3 = 4 кОм, а сопротивление R5 = 2 кОм. Определить ток I1 в нелинейном элементе.
Для измерения температуры в одно из плеч моста (рис. 5.16, а) включен полупроводниковый резистор, представляющий собой нелинейный элемент c вольт-амперной характеристикой, заданной табл.5.16. Напряжение источника питания U = 12 В, сопротивления плеч R2 = R4 = 1 кОм, R3 = 4 кОм, а сопротивление R5 = 2 кОм. Определить ток I1 в нелинейном элементе.
Описание
Подробное решение
- Для измерения температуры используется одинарный неуравновешенный мост (рис. 10.37, а) с измерительным преобразователем Rт (термометром сопротивления МПТШ – 48) в плече. В качестве выходного прибора включен милливольтметр mV внутренним сопротивлением RmV = 100 Ом. Источник питания вырабатывает э.д.с. Е = 6 В, сопротивления резисторов в двух плечах моста равны R3 = 10 Ом, R4 = 100 Ом. На рис. 10.37,б приведены характеристики термометров сопротивления с чувствительными элементами (терморезисторами) из различных металлов. Они выражают зависимость относительного изменения сопротивления элемента от температуры: Rт/Rт(0)(Θ). В заданном случае используется платиновый элемент, у которого при Θ = 0°С сопротивление Rт(0) = 100 Ом. Изменением сопротивления резистора R2 мост уравновешивается (ImV = 0) при температуре Θ = 0°С. При изменении температуры мост выходит из равновесия и милливольтметр дает соответствующие показания напряжения небаланса моста UmV. Определить значение сопротивления R2, при котором обеспечивается равновесие моста, а также ток Iτ в терморезисторе для этого режима. Найти показания милливольтметра при температурах – 100; +100; + 400°С.
- Для измерения температуры масла трансформатора в бак погружено сопротивление rх. служащее одним из плеч проволочного моста, известное сопротивление которого r = 100 ом (рис. 64). В начале работы при температуре ϴ1 = 20 С° равновесие моста достигалось при положении движка Д, образующем длины l1 = 40 см и l2 = 60 см. После прогревания масла для уравновешивания моста движок был передвинут вправо на 2 см.Определить температуру масла, если сопротивление rх изготовлено из меди (температурный коэффициент меди α = 0.004 град-1).
- Для измерения тока в схеме цепи рис. 10.14 включен микроамперметр М906 класса точности КА = 1,0 с пределом измерения IN = 50 мкА и внутренним сопротивлением RA = 2500 Ом. Определить погрешность метода измерения тока, если E = 22 мВ, RE = 100 Ом и R = 1000 Ом.
- Для измерения тока использованы универсальные цифровые приборы В7-37 класса точности 0,4/0,2 с диапазоном измерения от 10-8 до 10 А и В7-41 класса точности 0,4/0,1 с диапазоном измерения от 10-7 до 10 А. Какой из указанных приборов следует использовать для более точного измерения тока I=250 мА и какова в этом случае допустимая погрешность измерения?
- Для измерения ЭДС Е источника в цепи (рис). Использован вольтметр с верхним пределом измерения 3В и внутренним сопротивлением Rвн = 100 Ом, определить относительную методическую погрешность измерения ЭДС.
- Для измерительных цепей собрана цепь, состоящая из двух линейных сопротивлений r1 = 100 Ом и r = 20 Ом и меднозакисного выпрямителя, характеристика которого в проводящем направлении имеет вид, представленный кривой 1 на рисунке. Найти все токи и напряжения на сопротивлениях r1 и r2, если цепь подключена к напряжению U = 1,4 В. Определить при этом напряжении эквивалентное сопротивление цепи и сопротивление нелинейного элемента r2.
- Для измерительных цепей собрана цепь, состоящая из двух линейных сопротивлений r1 = 100 Ом и r = 20 Ом и меднозакисного выпрямителя, характеристика которого в проводящем направлении имеет вид, представленный кривой 1 на рисунке. Найти все токи и напряжения на сопротивлениях r1 и r2, если цепь подключена к напряжению U = 1,4 В. Определить при этом напряжении эквивалентное сопротивление цепи и сопротивление нелинейного элемента r2.
- Для измерения напряжения на сопротивлении R (рис.) используются вольтметры V и V1 типа Э303 класса точности 1,5 с пределом измерения соответственно 150 и 75 В. Определите наибольшую возможную относительную погрешность измерения напряжения UR и возможные пределы его действительного значения, если приборы показали U=100 В, U1=70В.
- Для измерения параметров катушки индуктивности собрана схема, изображенная на рис. 11.15. Показания приборов: Р=150 Вт, I=5 A, U=50 В. Частота тока f = 50 Гц.
- Для измерения параметров катушки индуктивности собрана схема, изображенная на рис. 11.15. Показания приборов: Р=150 Вт, I=5 A, U=50 В. Частота тока f = 50 Гц.
- Для измерения параметров конденсатора была собрана схема рис. 10.39. После уравновешивания моста было записано: С0 = 10 мкФ, R0 = 9,8 Ом, R2 = 1014 Ом, R4 = 9810 Ом. Определить параметры последовательной схемы замещения конденсатора.
- Для измерения показателя преломления аргона в одно из плеч интерферометра Майкельсона поместили пустую стеклянную трубку длиной ℓ=12 см с плоскопараллельными торцовыми поверхностями. При заполнении трубки аргоном (при нормальных условиях) интерференционная картина сместилась на m=106 полос. Определить показатель преломления n аргона, если длина волны l света равна 639 нм.
- Для измерения сопротивления резистора последовательно с ним подключили амперметр и подали на эту цепь постоянное напряжение Вольтметр показал 12 В, а амперметр 9.1 А. Сопротивление амперметра 0,2 Ома. Нарисовать схему и определить величину сопротивления резистора
- Для измерения температуры в одно из плеч моста (рис. 5.16, а) включен полупроводниковый резистор, представляющий собой нелинейный элемент c вольт-амперной характеристикой, заданной табл.5.16. Напряжение источника питания U = 12 В, сопротивления плеч R2 = R4 = 1 кОм, R3 = 4 кОм, а сопротивление R5 = 2 кОм. Определить ток I1 в нелинейном элементе.
Предварительный просмотр
