Домашнее задание по дисциплине «Электроника» на тему «ДИОДЫ, СТАБИЛИТРОНЫ И ВЫПРЯМИТЕЛИ»Вариант N=8 M=2

Задание 1. Определение («экстракция») параметров схемотехнической модели стабилитрона по результатам измерений
Постройте ВАХ стабилитрона IД(VД) по результатам моделирования, выведите на то же поле графика результаты измерения ВАХ. Подберите параметры схемотехнической модели стабилитрона (IS, N, RS, BV, NBV) так, чтобы графики измеренных и смоделированных ВАХ совпали. Имя модели задать фамилией студента. Для качественной оценки полученной модели необходимо построить 3 графика, которые соответствуют участкам ВАХ указанных в пункте 1.4.

Задание 2. Исследование однофазного однополупериодного выпрямителя

А) Постройте на отдельных полях графика входное и выходное напряжение, входной ток однофазного однополупериодного выпрямителя при сопротивлении нагрузки 1 кОм, частоте синусоидального входного сигнала 1000 + N * 100 Гц с вашей моделью диода (т.е. без пробойных параметров) при амплитуде входного сигнала (M + 1) В.
Б) Определите по графику среднее значение сигнала (как это сделать – см. список доп. литературы) и оцените коэффициент пульсации.
В) Повторите пункты а и б для двух значений нагрузочной ёмкости: 4,7 и 47 мкФ (подключённой параллельно сопротивлению нагрузки). Сделайте вывод о влиянии ёмкости нагрузки на форму выходного напряжения.

Задание 3. Исследование мостового выпрямителя

а) Постройте на отдельных полях графика входное и выходное напряжение, входной ток мостового выпрямителя при сопротивлении нагрузки 1 кОм, но без подключения ёмкости, при той же частоте синусоидального входного сигнала с вашей моделью диода.
б) Определите по графику среднее значение сигнала (как это сделать – см. список доп. литературы) и оцените коэффициент пульсации для обоих случаев по выражению (6).
в) Повторите пункты а и б для двух значений нагрузочной ёмкости одновременно: 4,7 и 47 мкФ (подключенной параллельно сопротивлению нагрузки). Сделайте вывод о влиянии ёмкости нагрузки на форму выходного напряжения.

Задание 4. Сведите в таблицу значения коэффициента пульсации для исследованных схем и случаев и сделайте вывод о различиях в результатах их работы.

Подробное решение в WORD (14 страниц)+файлы исходники LTSpice

Spice (LTSpice)

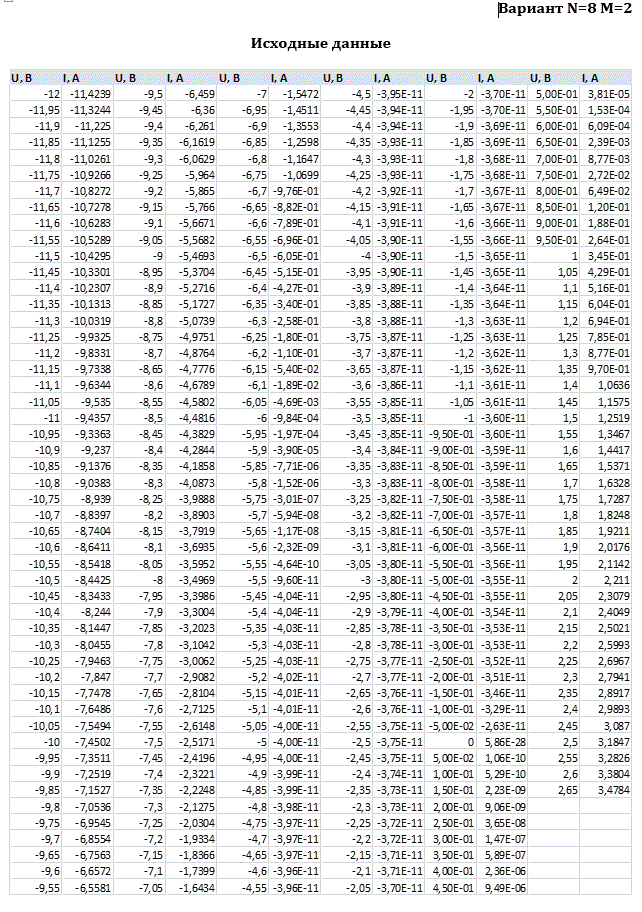

Предварительный просмотр
