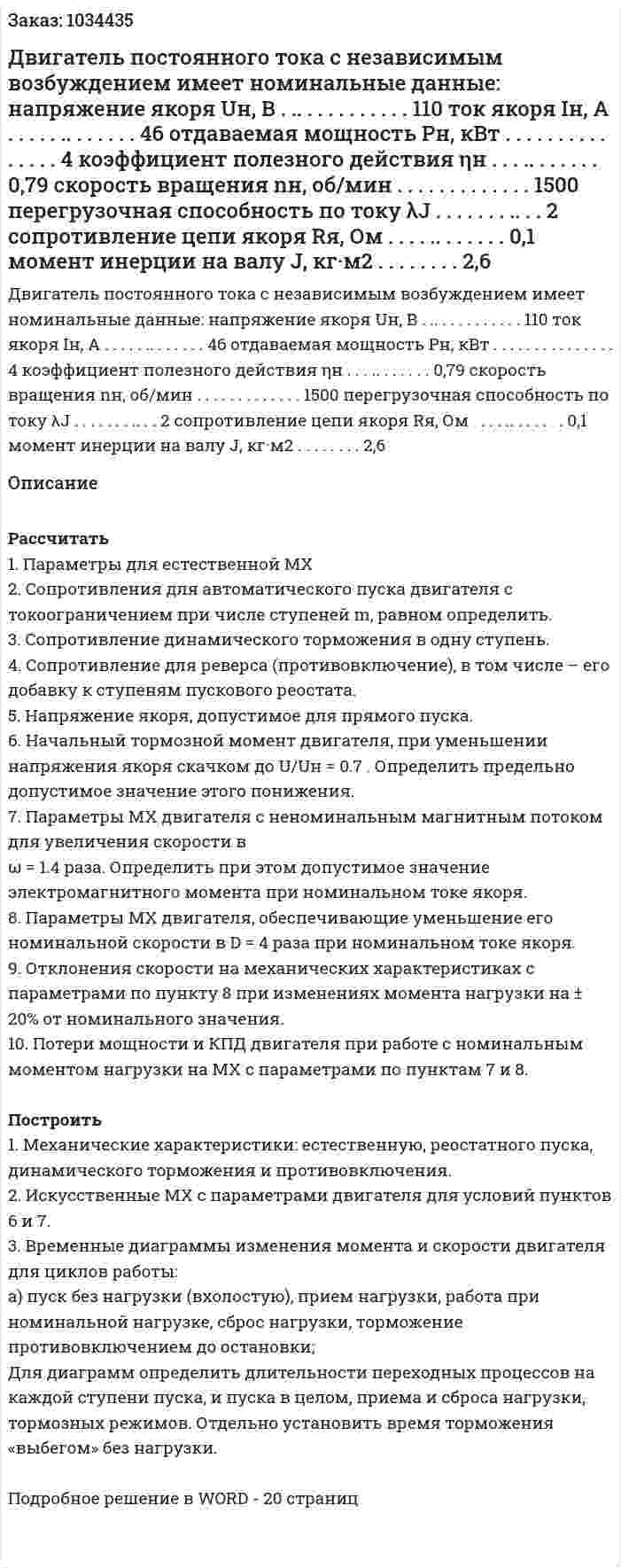

Двигатель постоянного тока с независимым возбуждением имеет номинальные данные: напряжение якоря Uн, В . .. . . . . . . . . . . 110 ток якоря Iн, А . . . . . .. . . . . . . 46 отдаваемая мощность Pн, кВт . . . . . . . . . . . . . . . 4 коэффициент полезного действия ηн . . . .. . . . . . . 0,79 скорость вращения nн, об/мин . . . . . . . . . . . . . 1500 перегрузочная способность по току λJ . . . . . . . .. . . 2 сопротивление цепи якоря Rя, Ом . . . . .. . . . . . . 0,1 момент инерции на валу J, кг·м2 . . . . . . . . 2,6
Двигатель постоянного тока с независимым возбуждением имеет номинальные данные: напряжение якоря Uн, В . .. . . . . . . . . . . 110 ток якоря Iн, А . . . . . .. . . . . . . 46 отдаваемая мощность Pн, кВт . . . . . . . . . . . . . . . 4 коэффициент полезного действия ηн . . . .. . . . . . . 0,79 скорость вращения nн, об/мин . . . . . . . . . . . . . 1500 перегрузочная способность по току λJ . . . . . . . .. . . 2 сопротивление цепи якоря Rя, Ом . . . . .. . . . . . . 0,1 момент инерции на валу J, кг·м2 . . . . . . . . 2,6
Описание
Рассчитать
1. Параметры для естественной МХ
2. Сопротивления для автоматического пуска двигателя с токоограничением при числе ступеней m, равном определить.
3. Сопротивление динамического торможения в одну ступень.
4. Сопротивление для реверса (противовключение), в том числе – его добавку к ступеням пускового реостата.
5. Напряжение якоря, допустимое для прямого пуска.
6. Начальный тормозной момент двигателя, при уменьшении напряжения якоря скачком до U/Uн = 0.7 . Определить предельно допустимое значение этого понижения.
7. Параметры МХ двигателя с неноминальным магнитным потоком для увеличения скорости в ω = 1.4 раза. Определить при этом допустимое значение электромагнитного момента при номинальном токе якоря.
8. Параметры МХ двигателя, обеспечивающие уменьшение его номинальной скорости в D = 4 раза при номинальном токе якоря.
9. Отклонения скорости на механических характеристиках с параметрами по пункту 8 при изменениях момента нагрузки на ± 20% от номинального значения.
10. Потери мощности и КПД двигателя при работе с номинальным моментом нагрузки на МХ с параметрами по пунктам 7 и 8.
Построить
1. Механические характеристики: естественную, реостатного пуска, динамического торможения и противовключения.
2. Искусственные МХ с параметрами двигателя для условий пунктов 6 и 7.
3. Временные диаграммы изменения момента и скорости двигателя для циклов работы:
а) пуск без нагрузки (вхолостую), прием нагрузки, работа при номинальной нагрузке, сброс нагрузки, торможение противовключением до остановки;
Для диаграмм определить длительности переходных процессов на каждой ступени пуска, и пуска в целом, приема и сброса нагрузки, тормозных режимов. Отдельно установить время торможения «выбегом» без нагрузки.
Подробное решение в WORD - 20 страниц
- Двигатель постоянного тока с независимым возбуждением имеет номинальные данные: напряжение якоря Uн, В . .. . . . . . . . . . . 110 ток якоря Iн, А . . . . . .. . . . . . . 46 отдаваемая мощность Pн, кВт . . . . . . . . . . . . . . . 4 коэффициент полезного действия ηн . . . .. . . . . . . 0,79 скорость вращения nн, об/мин . . . . . . . . . . . . . 1500 перегрузочная способность по току λJ . . . . . . . .. . . 2 сопротивление цепи якоря Rя, Ом . . . . .. . . . . . . 0,1 момент инерции на валу J, кг·м2 . . . . . . . . 2,6
- Двигатель постоянного тока с независимым возбуждением имеет следующие номинальные данные: мощность на валу Рном, напряжение (возбуждения и якоря) Uном, частоту вращения nном, коэффициент полезного действия ηном. Мощность потерь энергии в номинальном режиме работы двигателя составляет в якоре 50%, а в цепи возбуждения 25% от суммарной мощности потерь в двигателе. Начертить схему неавтоматического (ручного) управления двигателем, предусмотрев в ней реостаты для ограничения пускового тока якоря и регулирования частоты вращения. При этом движок пускового реостата должен находиться в положении перед пуском двигателя, а движки регулировочных реостатов – в положениях, соответствующих работе двигателя на естественной механической характеристике
- Двигатель постоянного тока с независимым возбуждением имеет следующие номинальные данные: мощность на валу Рном, напряжение (возбуждения и якоря) Uном, частоту вращения nном, коэффициент полезного действия ηном. Мощность потерь энергии в номинальном режиме работы двигателя составляет в якоре 50%, а в цепи возбуждения 25% от суммарной мощности потерь в двигателе. Начертить схему неавтоматического (ручного) управления двигателем, предусмотрев в ней реостаты для ограничения пускового тока якоря и регулирования частоты вращения. При этом движок пускового реостата должен находиться в положении перед пуском двигателя, а движки регулировочных реостатов – в положениях, соответствующих работе двигателя на естественной механической характеристике
- Двигатель постоянного тока с независимым возбуждением имеет следующие номинальные данные: мощность на валу Рном, напряжение (возбуждения и якоря) Uном, частоту вращения nном, коэффициент полезного действия ηном. Мощность потерь энергии в номинальном режиме работы двигателя составляет в якоре 50%, а в цепи возбуждения 25% от суммарной мощности потерь в двигателе. Определить: 1) номинальные токи якоря и возбуждения и сопротивление якоря; 2) сопротивление пускового реостата, вводимого в цепь якоря (для реостатного пуска) для ограничения начального пускового тока значением Iяпуск = K Iяном ; 3) напряжение на якоре при безреостатном пуске двигателя при том же начальном пусковом токе якоря; 4) частоту вращения якоря при идеальном холостом ходе, номинальный полезный и номинальный электромагнитный моменты двигателя и построить естественную механическую характеристику n(M); 5) напряжение на якоре, при котором частота вращения уменьшится в N раз по сравнению с номинальной при номинальном моменте на валу и номинальном токе возбуждения; 6) частоту вращения якоря при холостом ходе при номинальном напряжении на якоре и уменьшенном магнитном потоке главных полюсов в С раз по сравнению с номинальным; 7) минимальное значение сопротивления включённого в цепь якоря регулировочного реостата, при введении которого двигатель, работавший в номинальном режиме, остановится.
- Двигатель постоянного тока с независимым возбуждением имеет следующие номинальные данные: мощность на валу Рном, напряжение (возбуждения и якоря) Uном, частоту вращения nном, коэффициент полезного действия ηном. Мощность потерь энергии в номинальном режиме работы двигателя составляет в якоре 50%, а в цепи возбуждения 25% от суммарной мощности потерь в двигателе. Определить: 1) номинальные токи якоря и возбуждения и сопротивление якоря; 2) сопротивление пускового реостата, вводимого в цепь якоря (для реостатного пуска) для ограничения начального пускового тока значением Iяпуск = K Iяном ; 3) напряжение на якоре при безреостатном пуске двигателя при том же начальном пусковом токе якоря; 4) частоту вращения якоря при идеальном холостом ходе, номинальный полезный и номинальный электромагнитный моменты двигателя и построить естественную механическую характеристику n(M); 5) напряжение на якоре, при котором частота вращения уменьшится в N раз по сравнению с номинальной при номинальном моменте на валу и номинальном токе возбуждения; 6) частоту вращения якоря при холостом ходе при номинальном напряжении на якоре и уменьшенном магнитном потоке главных полюсов в С раз по сравнению с номинальным; 7) минимальное значение сопротивления включённого в цепь якоря регулировочного реостата, при введении которого двигатель, работавший в номинальном режиме, остановится.
- Двигатель постоянного тока с параллельным возбуждением имеет номинальные данные, приведенные в таблице: Р2Н – мощность на валу; UН –напряжение; nН – частота вращения якоря ; ηН – коэффициент полезного действия; RЯ, RВ – сопротивления цепей якоря и возбуждения соответственно. Требуется: 1. Начертить схему включения двигателя, пояснить принцип его работы и назначение элементов схемы. 2. Определить сопротивление пускового реостата для условия IП = 2,5 IЯН Вариант 021 Дано: UН = 110 В nН = 3000 об/мин RЯ = 0.8 Ом RВ = 160 Ом ηН = 87%
- Двигатель постоянного тока с параллельным возбуждением имеет номинальные данные, приведенные в таблице: Р2Н – мощность на валу; UН –напряжение; nН – частота вращения якоря ; ηН – коэффициент полезного действия; RЯ, RВ – сопротивления цепей якоря и возбуждения соответственно. Требуется: 1. Начертить схему включения двигателя, пояснить принцип его работы и назначение элементов схемы. 2. Определить сопротивление пускового реостата для условия IП = 2,5 IЯН Вариант 021 Дано: UН = 110 В nН = 3000 об/мин RЯ = 0.8 Ом RВ = 160 Ом ηН = 87%
- Двигатель постоянного тока параллельного возбуждения характеризуется следующими номинальными значениями: напряжение на зажимах двигателя Uном, мощность Pном, частота вращения nном, ток якоря Iя.ном, ток обмотки возбуждения Iв.ном, вращающий момент Mном, ток, потребляемый из сети Iном, коэффициент полезного действия ηном, сопротивление цепи якоря rя, сопротивление обмотки возбуждения rв, мощность потерь в цепи якоря ΔPя, мощность потерь в обмотке возбуждения ΔPв. Задание: 1. Начертить схему двигателя. 2. Определить номинальный вращающий момент Mном. 3. Определить частоту вращения двигателя при статическом моменте сопротивления нагрузки Mс= 0,8Mном и токе возбуждения Iв=0,6Iв.ном. Построить график естественной и искусственной механических характеристик. 4. Определить пределы изменения частоты вращения вала двигателя при изменении величины добавочного сопротивления в цепи якоря от rя до 4 rя при статическом моменте сопротивления нагрузки Mс= 1,2Mном. Построить график естественной и искусственной механических характеристик. 5. Определить сопротивление пускового реостата, выбранного из условия, что Iпуск=2Iя.ном и соответствующее этому току значение пускового момента. Построить график естественной и искусственной механических характеристик. Вариант 53
- Двигатель постоянного тока питается от сети напряжением 110 В развивает на валу мощность 5 кВт при скорости вращения 2000 об/мин. Номинальный линейный ток I1н= 48 А. Определить вращающий момент на валу двигателя, КПД.
- Двигатель постоянного тока питается от сети напряжением 110 В развивает на валу мощность 5 кВт при скорости вращения 2000 об/мин. Номинальный линейный ток I1н= 48 А. Определить вращающий момент на валу двигателя, КПД.
- Двигатель постоянного тока питается от сети с напряжением U = 220 В. Скорость вращения двигателя n = 2000 об/мин, вращающий момент на валу Mвр = 10 Нм, коэффициент полезного действия η = 0.8. Определить ток, потребляемый двигателем из сети.
- Двигатель постоянного тока питается от сети с напряжением U = 220 В. Скорость вращения двигателя n = 2000 об/мин, вращающий момент на валу Mвр = 10 Нм, коэффициент полезного действия η = 0.8. Определить ток, потребляемый двигателем из сети.
- Двигатель постоянного тока последовательного возбуждения характеризуется следующими номинальными величинами: 1 Мощность PH=100 кВт; 2 Напряжение на зажимах двигателя UH=220 В; 3 Частота вращения якоря nH=1000 об/мин 4 Ток якоря IЯН=505 А Насыщение не учитывается, магнитный поток Ф пропорционален току якоря Iя, Ф=kфIя Необходимо выполнить следующие действия: 1 Построить естественную скоростную характеристику согласно выражению для двигателей постоянного тока последовательного возбуждения: n=(1/Cekф)*(U/I-Rя) (1) где, в правой части уравнения (1) подставляем значения тока по первой строчке таблицы 3. 2 Двигатель работает в режиме противовключения с током I=1,5IH и со скоростями вращения в одном случае 200 об/мин и в другом 400 об/мин. 3 Найти величины дополнительных сопротивлений, в цепи якоря двигателя. 4 Построить реостатные характеристики при включении найденных сопротивлений.
- Двигатель постоянного тока последовательного возбуждения характеризуется следующими номинальными величинами: 1 Мощность PH=100 кВт; 2 Напряжение на зажимах двигателя UH=220 В; 3 Частота вращения якоря nH=1000 об/мин 4 Ток якоря IЯН=505 А Насыщение не учитывается, магнитный поток Ф пропорционален току якоря Iя, Ф=kфIя Необходимо выполнить следующие действия: 1 Построить естественную скоростную характеристику согласно выражению для двигателей постоянного тока последовательного возбуждения: n=(1/Cekф)*(U/I-Rя) (1) где, в правой части уравнения (1) подставляем значения тока по первой строчке таблицы 3. 2 Двигатель работает в режиме противовключения с током I=1,5IH и со скоростями вращения в одном случае 200 об/мин и в другом 400 об/мин. 3 Найти величины дополнительных сопротивлений, в цепи якоря двигателя. 4 Построить реостатные характеристики при включении найденных сопротивлений.
