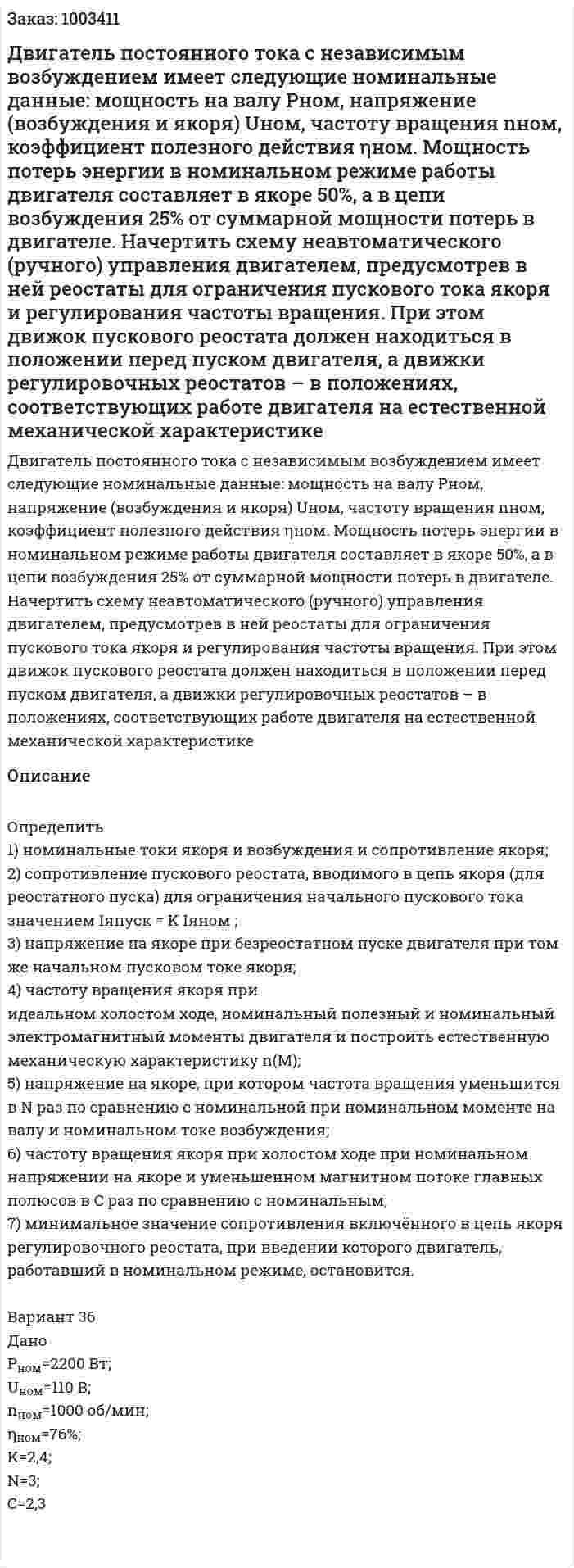

Двигатель постоянного тока с независимым возбуждением имеет следующие номинальные данные: мощность на валу Рном, напряжение (возбуждения и якоря) Uном, частоту вращения nном, коэффициент полезного действия ηном. Мощность потерь энергии в номинальном режиме работы двигателя составляет в якоре 50%, а в цепи возбуждения 25% от суммарной мощности потерь в двигателе. Начертить схему неавтоматического (ручного) управления двигателем, предусмотрев в ней реостаты для ограничения пускового тока якоря и регулирования частоты вращения. При этом движок пускового реостата должен находиться в положении перед пуском двигателя, а движки регулировочных реостатов – в положениях, соответствующих работе двигателя на естественной механической характеристике

Определить
1) номинальные токи якоря и возбуждения и сопротивление якоря;
2) сопротивление пускового реостата, вводимого в цепь якоря (для реостатного пуска) для ограничения начального пускового тока значением Iяпуск = K Iяном ;
3) напряжение на якоре при безреостатном пуске двигателя при том же начальном пусковом токе якоря;
4) частоту вращения якоря при идеальном холостом ходе, номинальный полезный и номинальный электромагнитный моменты двигателя и построить естественную механическую характеристику n(M);
5) напряжение на якоре, при котором частота вращения уменьшится в N раз по сравнению с номинальной при номинальном моменте на валу и номинальном токе возбуждения;
6) частоту вращения якоря при холостом ходе при номинальном напряжении на якоре и уменьшенном магнитном потоке главных полюсов в С раз по сравнению с номинальным;
7) минимальное значение сопротивления включённого в цепь якоря регулировочного реостата, при введении которого двигатель, работавший в номинальном режиме, остановится.

Вариант 36
Дано
P_ном=2200 Вт;
U_ном=110 В;
n_ном=1000 об/мин;
η_ном=76%;
K=2,4;
N=3;
C=2,3
