Ирина Эланс
Заказ: 1034435

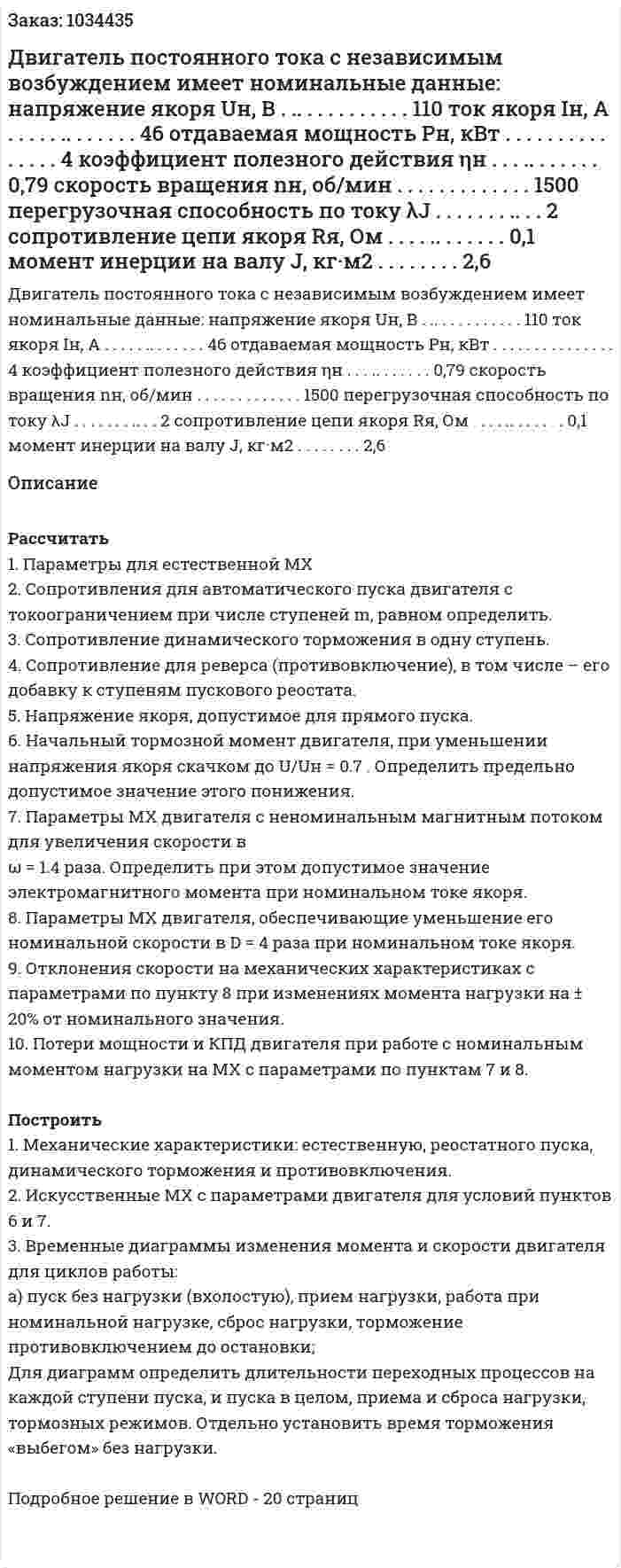

Двигатель постоянного тока с независимым возбуждением имеет номинальные данные: напряжение якоря Uн, В . .. . . . . . . . . . . 110 ток якоря Iн, А . . . . . .. . . . . . . 46 отдаваемая мощность Pн, кВт . . . . . . . . . . . . . . . 4 коэффициент полезного действия ηн . . . .. . . . . . . 0,79 скорость вращения nн, об/мин . . . . . . . . . . . . . 1500 перегрузочная способность по току λJ . . . . . . . .. . . 2 сопротивление цепи якоря Rя, Ом . . . . .. . . . . . . 0,1 момент инерции на валу J, кг·м2 . . . . . . . . 2,6
Двигатель постоянного тока с независимым возбуждением имеет номинальные данные: напряжение якоря Uн, В . .. . . . . . . . . . . 110 ток якоря Iн, А . . . . . .. . . . . . . 46 отдаваемая мощность Pн, кВт . . . . . . . . . . . . . . . 4 коэффициент полезного действия ηн . . . .. . . . . . . 0,79 скорость вращения nн, об/мин . . . . . . . . . . . . . 1500 перегрузочная способность по току λJ . . . . . . . .. . . 2 сопротивление цепи якоря Rя, Ом . . . . .. . . . . . . 0,1 момент инерции на валу J, кг·м2 . . . . . . . . 2,6
Описание
Рассчитать
1. Параметры для естественной МХ
2. Сопротивления для автоматического пуска двигателя с токоограничением при числе ступеней m, равном определить.
3. Сопротивление динамического торможения в одну ступень.
4. Сопротивление для реверса (противовключение), в том числе – его добавку к ступеням пускового реостата.
5. Напряжение якоря, допустимое для прямого пуска.
6. Начальный тормозной момент двигателя, при уменьшении напряжения якоря скачком до U/Uн = 0.7 . Определить предельно допустимое значение этого понижения.
7. Параметры МХ двигателя с неноминальным магнитным потоком для увеличения скорости в ω = 1.4 раза. Определить при этом допустимое значение электромагнитного момента при номинальном токе якоря.
8. Параметры МХ двигателя, обеспечивающие уменьшение его номинальной скорости в D = 4 раза при номинальном токе якоря.
9. Отклонения скорости на механических характеристиках с параметрами по пункту 8 при изменениях момента нагрузки на ± 20% от номинального значения.
10. Потери мощности и КПД двигателя при работе с номинальным моментом нагрузки на МХ с параметрами по пунктам 7 и 8.
Построить
1. Механические характеристики: естественную, реостатного пуска, динамического торможения и противовключения.
2. Искусственные МХ с параметрами двигателя для условий пунктов 6 и 7.
3. Временные диаграммы изменения момента и скорости двигателя для циклов работы:
а) пуск без нагрузки (вхолостую), прием нагрузки, работа при номинальной нагрузке, сброс нагрузки, торможение противовключением до остановки;
Для диаграмм определить длительности переходных процессов на каждой ступени пуска, и пуска в целом, приема и сброса нагрузки, тормозных режимов. Отдельно установить время торможения «выбегом» без нагрузки.
Подробное решение в WORD - 20 страниц
