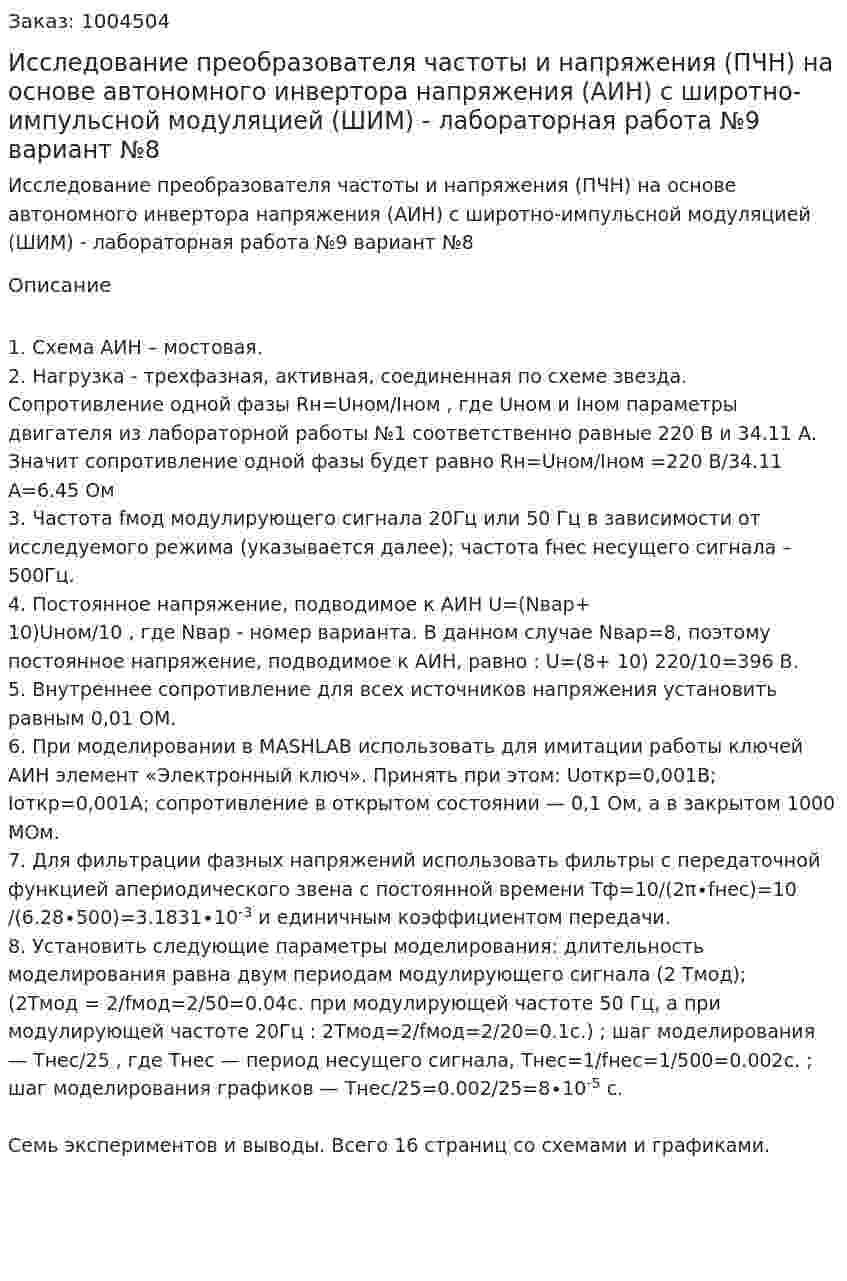

Исследование преобразователя частоты и напряжения (ПЧН) на основе автономного инвертора напряжения (АИН) с широтно-импульсной модуляцией (ШИМ) - лабораторная работа №9 вариант №8

1. Схема АИН – мостовая.
2. Нагрузка - трехфазная, активная, соединенная по схеме звезда.
Сопротивление одной фазы Rн=Uном/Iном , где Uном и Iном параметры двигателя из лабораторной работы №1 соответственно равные 220 В и 34.11 А.
Значит сопротивление одной фазы будет равно Rн=Uном/Iном =220 В/34.11 А=6.45 Ом
3. Частота fмод модулирующего сигнала 20Гц или 50 Гц в зависимости от исследуемого режима (указывается далее); частота fнес несущего сигнала – 500Гц.
4. Постоянное напряжение, подводимое к АИН U=(Nвар+ 10)Uном/10 , где Nвар - номер варианта. В данном случае Nвар=8, поэтому постоянное напряжение, подводимое к АИН, равно : U=(8+ 10) 220/10=396 В.
5. Внутреннее сопротивление для всех источников напряжения установить равным 0,01 ОМ.
6. При моделировании в MASHLAB использовать для имитации работы ключей АИН элемент «Электронный ключ». Принять при этом: Uоткр=0,001В; Iоткр=0,001А; сопротивление в открытом состоянии — 0,1 Ом, а в закрытом 1000 МОм.
7. Для фильтрации фазных напряжений использовать фильтры с передаточной функцией апериодического звена с постоянной времени Тф=10/(2π∙fнес)=10/(6.28∙500)=3.1831∙10^-3 и единичным коэффициентом передачи.
8. Установить следующие параметры моделирования: длительность моделирования равна двум периодам модулирующего сигнала (2 Тмод);
(2Тмод = 2/fмод=2/50=0.04с. при модулирующей частоте 50 Гц, а при модулирующей частоте 20Гц : 2Тмод=2/fмод=2/20=0.1с.) ; шаг моделирования — Tнес/25 , где Тнес — период несущего сигнала, Тнес=1/fнес=1/500=0.002с. ; шаг моделирования графиков — Тнес/25=0.002/25=8∙10^-5 с.

Семь экспериментов и выводы. Всего 16 страниц со схемами и графиками.
