Исследовать электрическую цепь с нелинейным резистивным двухполюсником, в которой действуют источник ЭДС Е и источники однофазной синусоидальной ЭДС e=Emsin(ωt+ψi) и однофазного синусоидального тока i=Imsin(ωt+ψu) с частотой f=400 Гц. Вариант 5

Задание 2. Расчет переходного режима.
2.1. Учитывая, что в результате коммутации схема заданной электрической цепи разделяется на две независимые части, рассчитать переходный процесс в части схемы с источником постоянной ЭДС при линеаризации нелинейного двухполюсника. С этой целью:

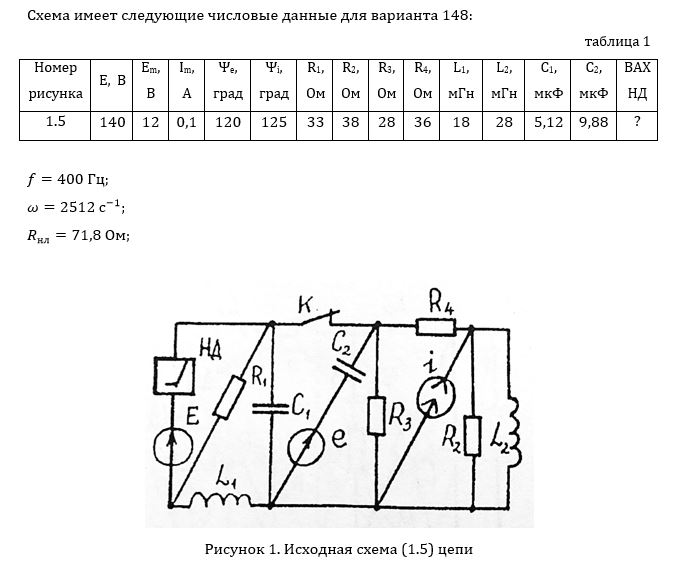

2.1.1. Построить схему для исследуемой части электрической цепи.
2.1.2. Из расчета установившегося режима в заданной цепи определить независимые начальные условия.
2.1.3. Рассчитать начальные значения остальных токов и напряжений в схеме исследуемой части электрической цепи.
2.1.4. Вычислить искомую функцию тока или напряжения
2.1.5. Дать характеристику переходного процесса и определить его длительность.
2.1.6. Проверить правильность расчета переходного процесса на ЭВМ
2.1.1. По результатам расчетов, выполненных на ЭВМ и вручную, построить график искомой функции до коммутации (в пределах периода установившегося режима) и после коммутации (в пределах длительности переходного процесса).
2.1.8. Сравнить результаты расчета переходного процесса в схеме, полученные на компьютере и вручную.
 
Подробное решение в WORD - только вторая часть - расчет переходного процесса.+файл Mathcad

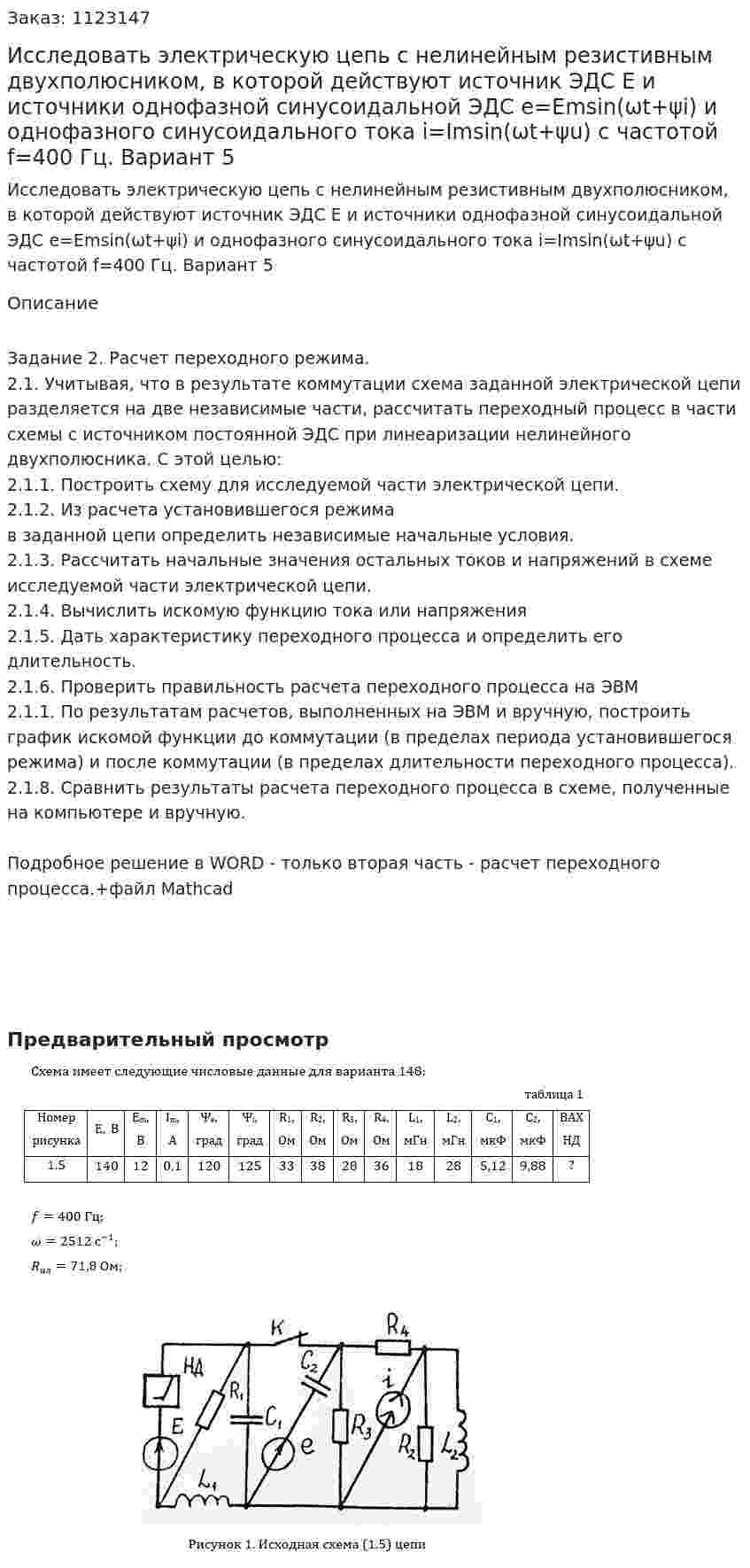

Предварительный просмотр
