Исследовать ЛЭЦ синусоидального тока, работающую в установившемся режиме

В процессе исследования необходимо:

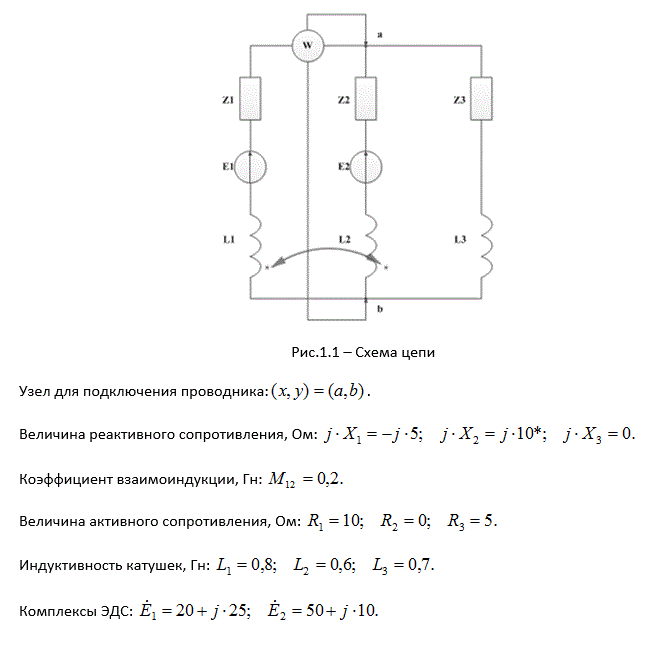

1.1. Проанализировав задание изобразить схему электрической цепи для своего варианта.
1.2. На основании законов Кирхгофа с учетом магнитных связей катушек составить систему уравнений для расчета токов цепи с помощью законов Кирхгофа, записав ее в двух формах:
а) дифференциальной;
б) символической.
Решать ее не обязательно.
1.3. «Развязать» магнитно-связанные катушки, изобразить полученную схему замещения. Составить в символической форме систему уравнений для расчета токов методом контурных токов и решить ее.
1.4. Создать виртуальную компьютерную модель анализируемой цепи (с «развязанными» катушками) в среде Workbench или Qucs и, исследовав ее работу, найти токи ветвей и потенциалы узлов (копию экрана с числовыми значениями результатов моделирования привести в данной работе).
1.5. Рассчитать комплексные токи ветвей с помощью метода узловых потенциалов. Записать выражение для мгновенного значения тока 3 ветви. Найти показания ваттметра.
1.6. Результаты компьютерного анализа и аналитического расчета токов и напряжений записать в таблицу и сравнить между собой.
1.7. Для двух произвольно выбранных электрических контуров построить топографическую диаграмму, совмещенную с векторной.
1.8. Составить баланс мощностей в исходной схеме. Вычислив комплекс суммарной мощности, генерируемой всеми источниками цепи, и суммарную
мощность, потребляемую всеми участками цепи, еще раз убедиться в правильности решения задачи.
1.9 Включить последовательно с элементом цепи, сопротивление которого отмечено звездочкой, конденсатор и построить годограф вектора тока, протекающего через него. Считать, что модуль дополнительно включенного емкостного сопротивления изменяется от 0 до ∞.
1.10 Пользуясь круговой диаграммой, построить график изменения модуля тока в исследуемой ветви в зависимости от модуля изменяемого сопротивления.

Всего 16 страниц


Законы Кирхгофа, Баланс мощностей, Векторная (топографическая) диаграмма, Метод узловых потенциалов (напряжений; МУП), Индуктивная связь (магнитно-связанные катушки), Electronics WorkBench

Предварительный просмотр
