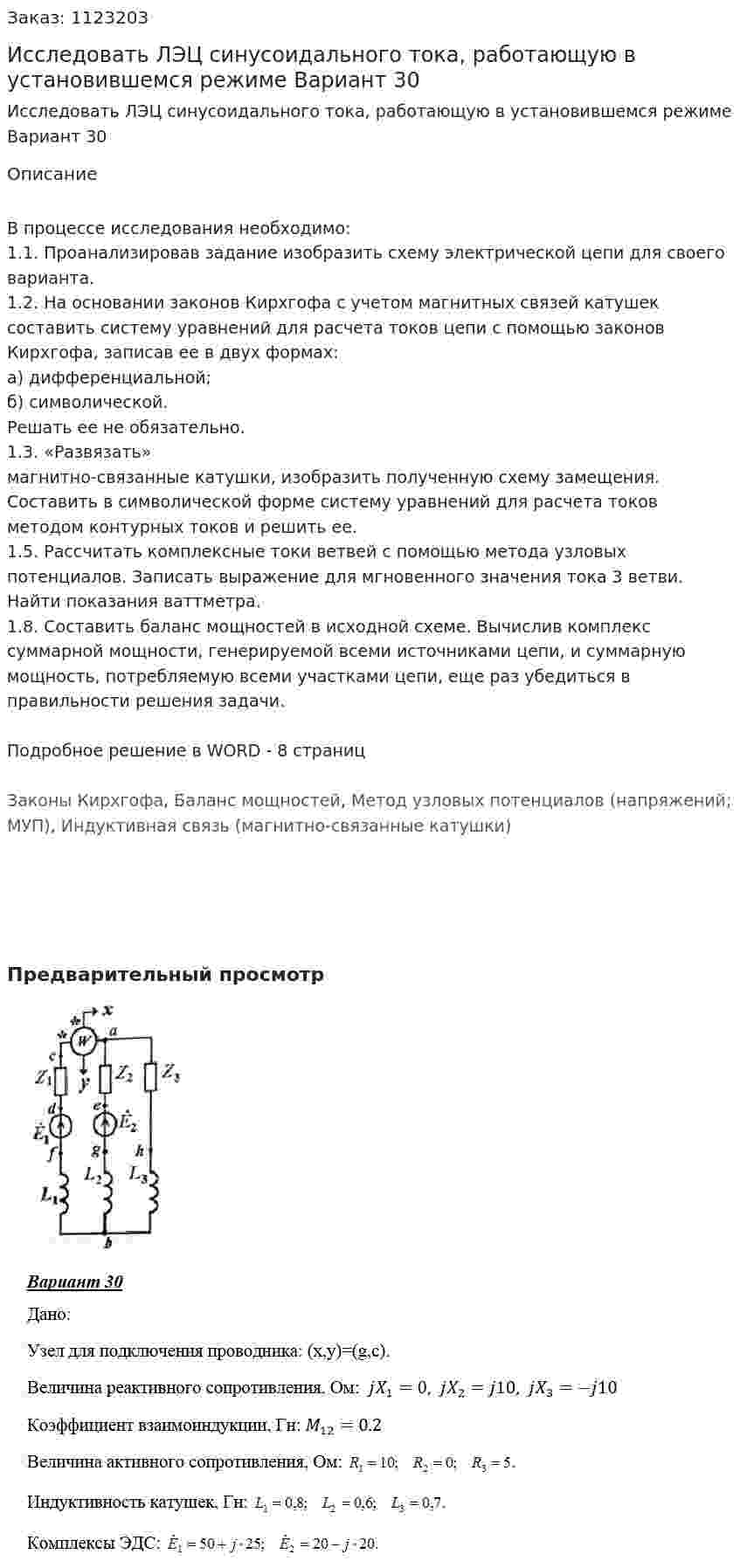

Исследовать ЛЭЦ синусоидального тока, работающую в установившемся режиме Вариант 30

В процессе исследования необходимо:
1.1. Проанализировав задание изобразить схему электрической цепи для своего варианта.
1.2. На основании законов Кирхгофа с учетом магнитных связей катушек составить систему уравнений для расчета токов цепи с помощью законов Кирхгофа, записав ее в двух формах:
а) дифференциальной;
б) символической.
Решать ее не обязательно.
1.3. «Развязать» магнитно-связанные катушки, изобразить полученную схему замещения. Составить в символической форме систему уравнений для расчета токов методом контурных токов и решить ее.
1.5. Рассчитать комплексные токи ветвей с помощью метода узловых потенциалов. Записать выражение для мгновенного значения тока 3 ветви. Найти показания ваттметра.
1.8. Составить баланс мощностей в исходной схеме. Вычислив комплекс суммарной мощности, генерируемой всеми источниками цепи, и суммарную мощность, потребляемую всеми участками цепи, еще раз убедиться в правильности решения задачи.

Подробное решение в WORD - 8 страниц

Законы Кирхгофа, Баланс мощностей, Метод узловых потенциалов (напряжений; МУП), Индуктивная связь (магнитно-связанные катушки)

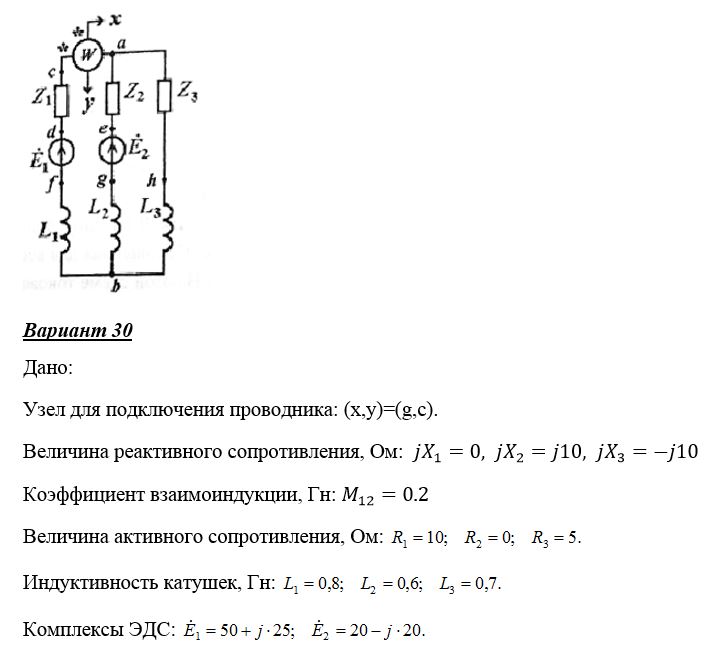

Предварительный просмотр
