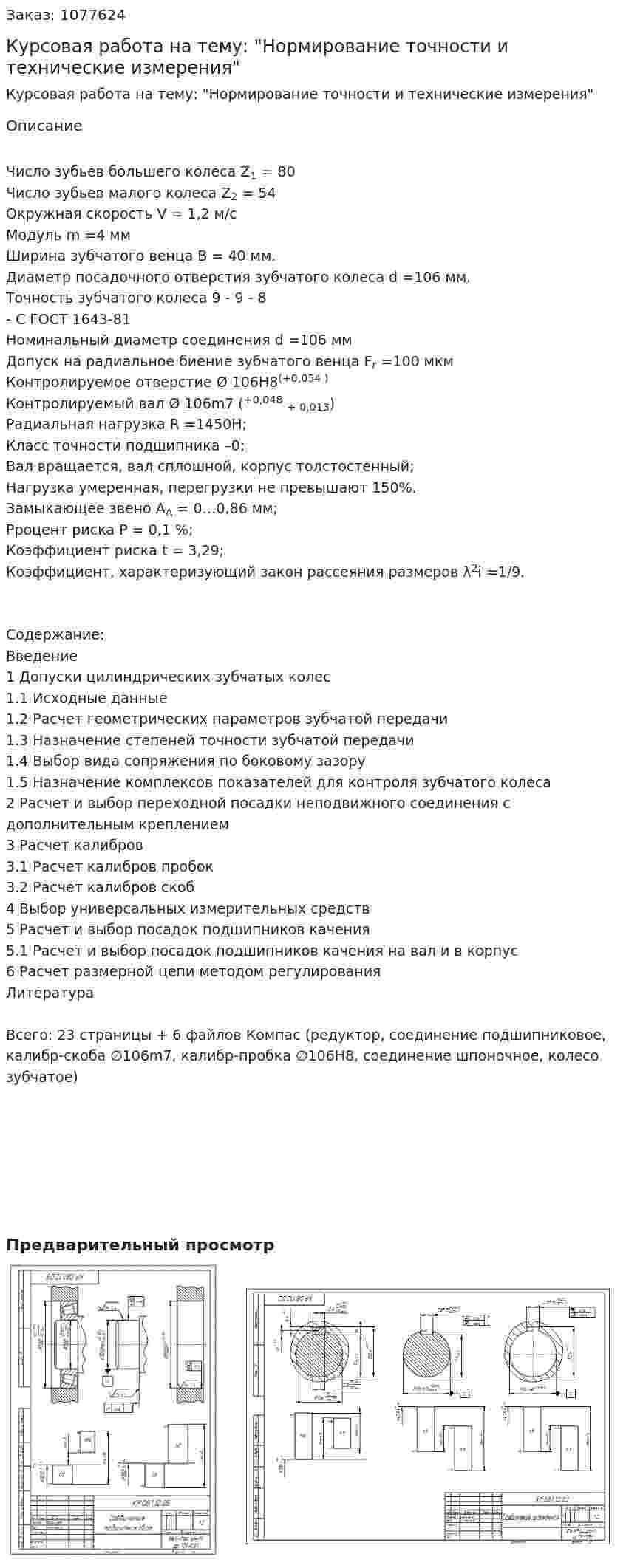

Курсовая работа на тему: "Нормирование точности и технические измерения"

Число зубьев большего колеса Z₁ = 80
Число зубьев малого колеса Z₂ = 54
Окружная скорость V = 1,2 м/с
Модуль m =4 мм
Ширина зубчатого венца В = 40 мм.
Диаметр посадочного отверстия зубчатого колеса d =106 мм.
Точность зубчатого колеса 9 - 9 - 8 - С ГОСТ 1643-81
Номинальный диаметр соединения d =106 мм
Допуск на радиальное биение зубчатого венца F_r =100 мкм
Контролируемое отверстие Ø 106Н8^{(+0,054 )}
Контролируемый вал Ø 106m7 (^+0,048 _{+ 0,013})
Радиальная нагрузка R =1450Н;
Класс точности подшипника –0;
Вал вращается, вал сплошной, корпус толстостенный;
Нагрузка умеренная, перегрузки не превышают 150%.
Замыкающее звено А_Δ = 0…0,86 мм;
Рроцент риска Р = 0,1 %;
Коэффициент риска t = 3,29;
Коэффициент, характеризующий закон рассеяния размеров λ²i =1/9.


Содержание:
Введение
1 Допуски цилиндрических зубчатых колес
1.1 Исходные данные
1.2 Расчет геометрических параметров зубчатой передачи
1.3 Назначение степеней точности зубчатой передачи
1.4 Выбор вида сопряжения по боковому зазору
1.5 Назначение комплексов показателей для контроля зубчатого колеса
2 Расчет и выбор переходной посадки неподвижного соединения с дополнительным креплением
3 Расчет калибров
3.1 Расчет калибров пробок
3.2 Расчет калибров скоб
4 Выбор универсальных измерительных средств
5 Расчет и выбор посадок подшипников качения
5.1 Расчет и выбор посадок подшипников качения на вал и в корпус
6 Расчет размерной цепи методом регулирования
Литература

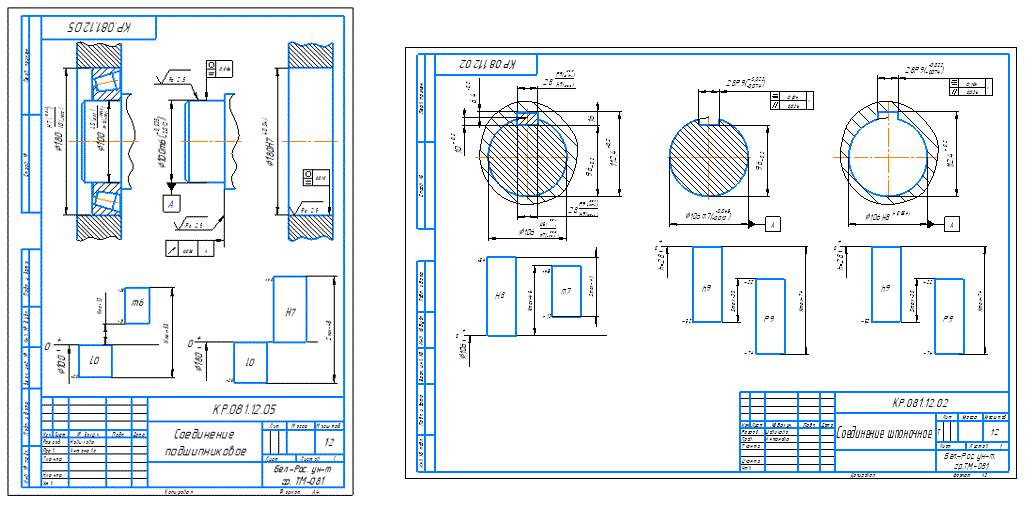

Всего: 23 страницы + 6 файлов Компас (редуктор, соединение подшипниковое, калибр-скоба ∅106m7, калибр-пробка ∅106H8, соединение шпоночное, колесо зубчатое)

Предварительный просмотр
