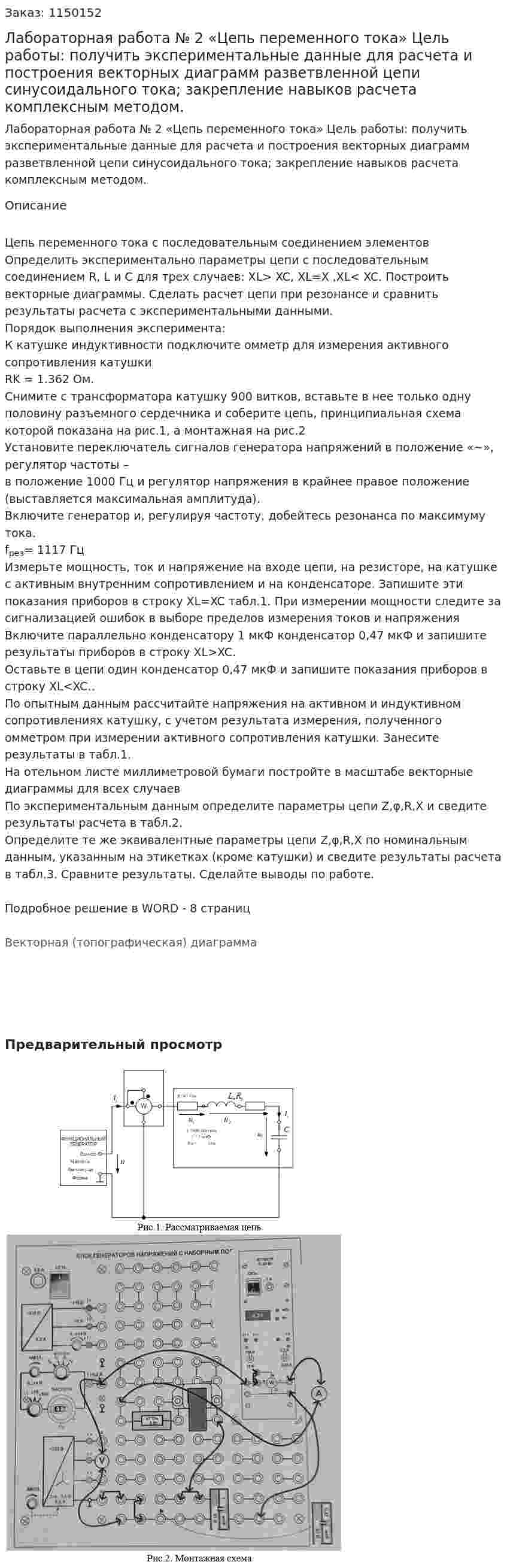

Лабораторная работа № 2 «Цепь переменного тока» Цель работы: получить экспериментальные данные для расчета и построения векторных диаграмм разветвленной цепи синусоидального тока; закрепление навыков расчета комплексным методом.

Цепь переменного тока с последовательным соединением элементов
Определить экспериментально параметры цепи с последовательным соединением R, L и С для трех случаев: XL> XC, XL=X ,XL< XC. Построить векторные диаграммы. Сделать расчет цепи при резонансе и сравнить результаты расчета с экспериментальными данными.
Порядок выполнения эксперимента:
К катушке индуктивности подключите омметр для измерения активного сопротивления катушки
RK = 1.362 Ом.

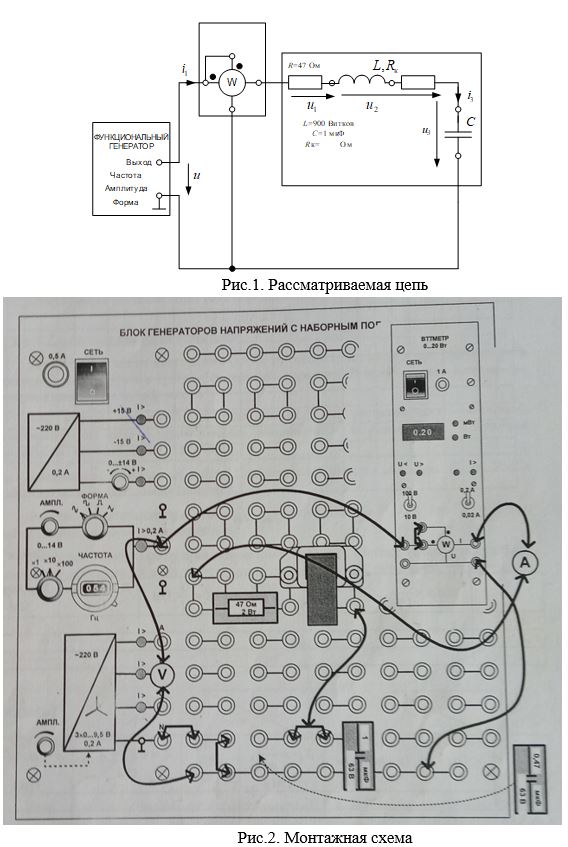

Снимите с трансформатора катушку 900 витков, вставьте в нее только одну половину разъемного сердечника и соберите цепь, принципиальная схема которой показана на рис.1, а монтажная на рис.2
Установите переключатель сигналов генератора напряжений в положение «~», регулятор частоты – в положение 1000 Гц и регулятор напряжения в крайнее правое положение (выставляется максимальная амплитуда).
Включите генератор и, регулируя частоту, добейтесь резонанса по максимуму тока.
f_рез= 1117 Гц
Измерьте мощность, ток и напряжение на входе цепи, на резисторе, на катушке с активным внутренним сопротивлением и на конденсаторе. Запишите эти показания приборов в строку XL=XC табл.1. При измерении мощности следите за сигнализацией ошибок в выборе пределов измерения токов и напряжения
Включите параллельно конденсатору 1 мкФ конденсатор 0,47 мкФ и запишите результаты приборов в строку XL>XC.
Оставьте в цепи один конденсатор 0,47 мкФ и запишите показания приборов в строку XL<XC..
По опытным данным рассчитайте напряжения на активном и индуктивном сопротивлениях катушку, с учетом результата измерения, полученного омметром при измерении активного сопротивления катушки. Занесите результаты в табл.1.
На отельном листе миллиметровой бумаги постройте в масштабе векторные диаграммы для всех случаев
По экспериментальным данным определите параметры цепи Z,φ,R,X и сведите результаты расчета в табл.2.
Определите те же эквивалентные параметры цепи Z,φ,R,X по номинальным данным, указанным на этикетках (кроме катушки) и сведите результаты расчета в табл.3. Сравните результаты. Сделайте выводы по работе.

Подробное решение в WORD - 8 страниц

Векторная (топографическая) диаграмма
