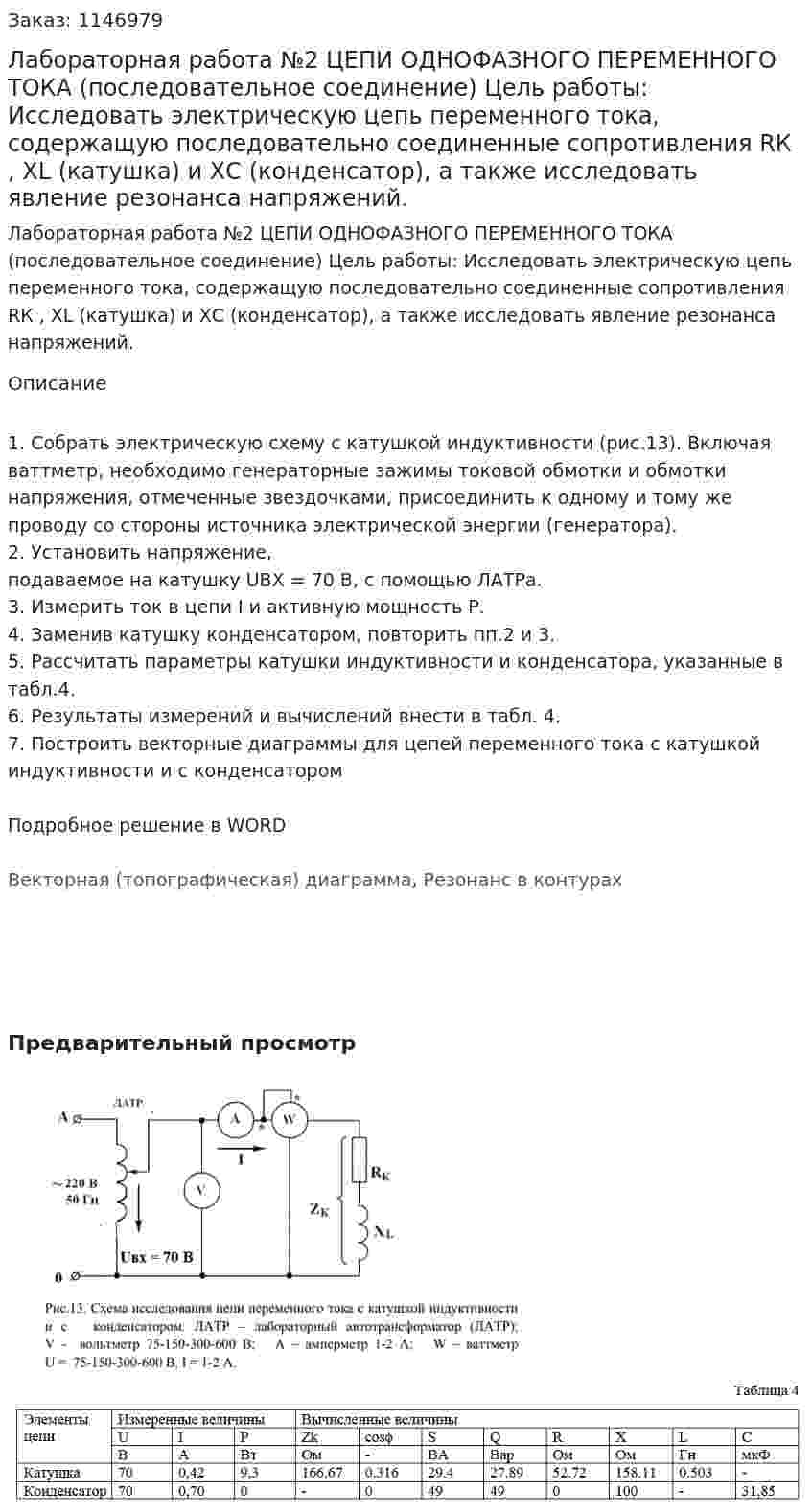

Лабораторная работа №2 ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА (последовательное соединение) Цель работы: Исследовать электрическую цепь переменного тока, содержащую последовательно соединенные сопротивления RК , ХL (катушка) и ХС (конденсатор), а также исследовать явление резонанса напряжений.
Лабораторная работа №2 ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА (последовательное соединение) Цель работы: Исследовать электрическую цепь переменного тока, содержащую последовательно соединенные сопротивления RК , ХL (катушка) и ХС (конденсатор), а также исследовать явление резонанса напряжений.
Описание

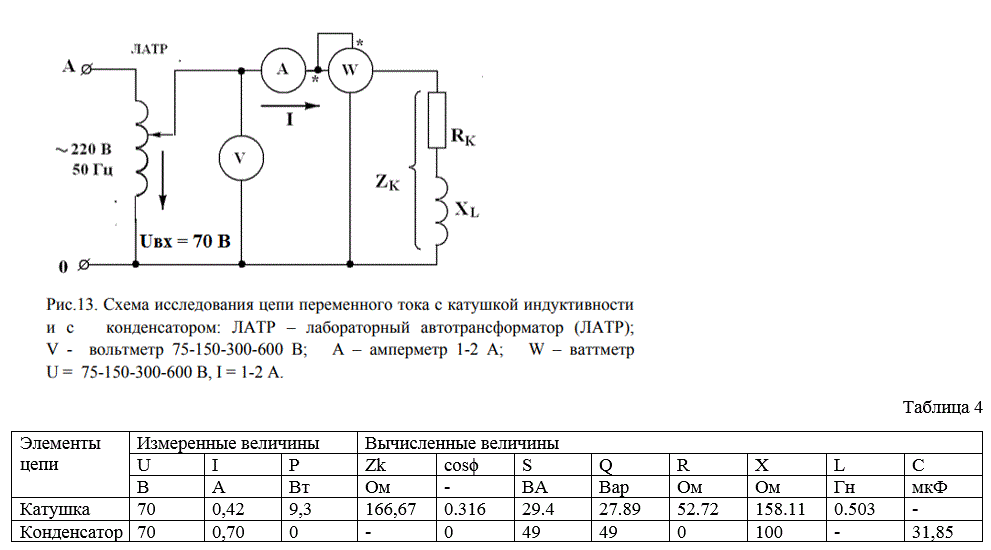

1. Собрать электрическую схему c катушкой индуктивности (рис.13). Включая ваттметр, необходимо генераторные зажимы токовой обмотки и обмотки напряжения, отмеченные звездочками, присоединить к одному и тому же проводу со стороны источника электрической энергии (генератора).
2. Установить напряжение, подаваемое на катушку UВХ = 70 В, с помощью ЛАТРа.
3. Измерить ток в цепи I и активную мощность Р.
4. Заменив катушку конденсатором, повторить пп.2 и 3.
5. Рассчитать параметры катушки индуктивности и конденсатора, указанные в табл.4.
6. Результаты измерений и вычислений внести в табл. 4.
7. Построить векторные диаграммы для цепей переменного тока с катушкой индуктивности и с конденсатором
Подробное решение в WORD
