Лабораторная работа №2 ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА (последовательное соединение)Задание 2. Получение резонанса напряжений в цепи переменного тока с последовательным соединением катушки и конденсатора.

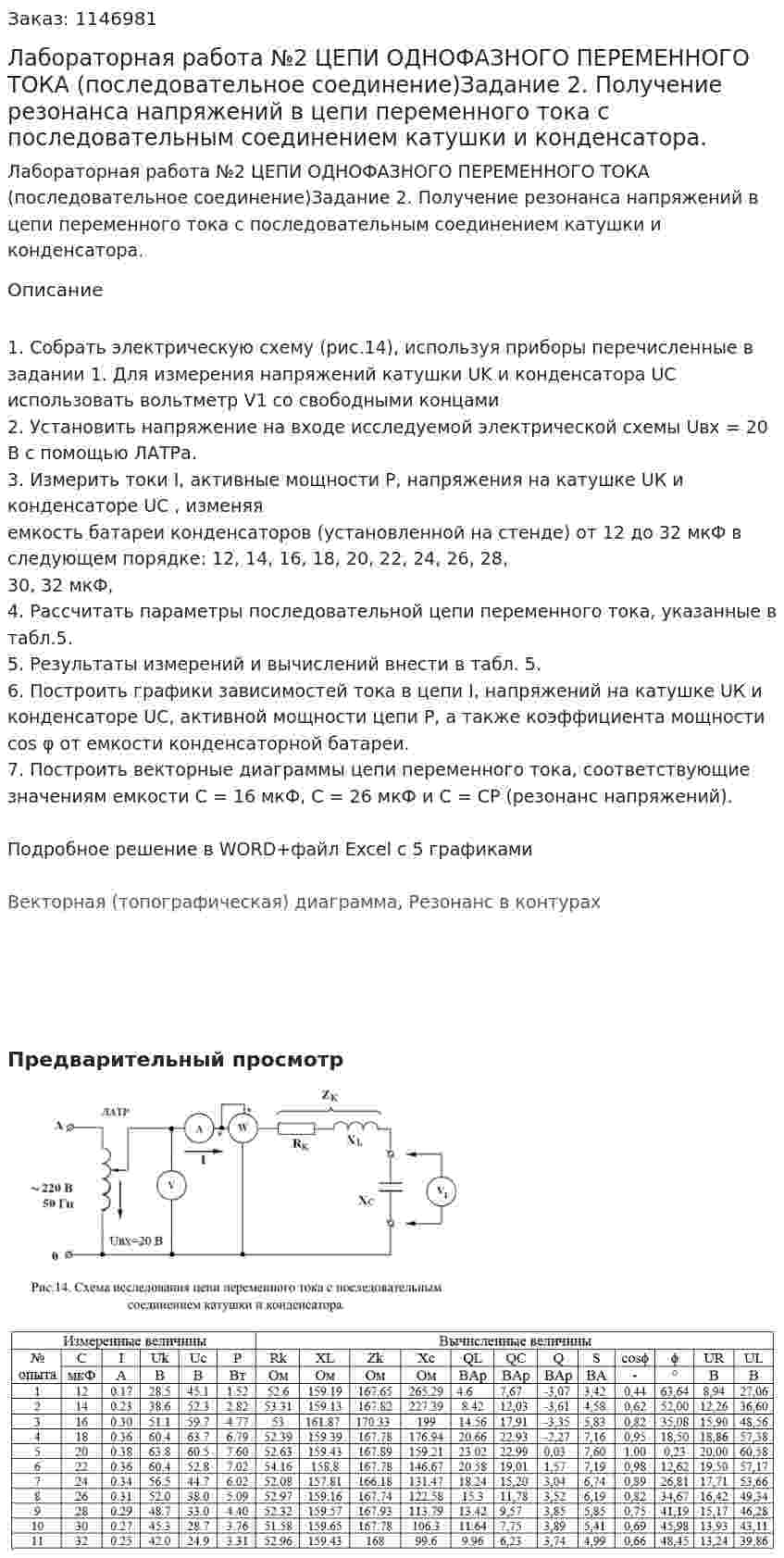

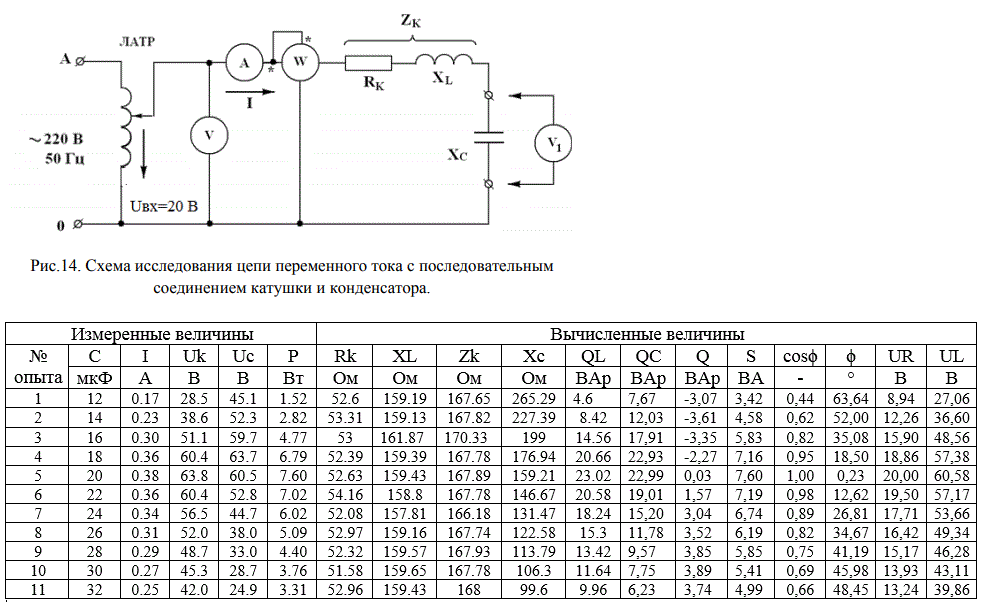

1. Собрать электрическую схему (рис.14), используя приборы перечисленные в задании 1. Для измерения напряжений катушки UK и конденсатора UС использовать вольтметр V1 со свободными концами
2. Установить напряжение на входе исследуемой электрической схемы Uвх = 20 В с помощью ЛАТРа.
3. Измерить токи I, активные мощности P, напряжения на катушке UК и конденсаторе UC , изменяя емкость батареи конденсаторов (установленной на стенде) от 12 до 32 мкФ в следующем порядке: 12, 14, 16, 18, 20, 22, 24, 26, 28,
30, 32 мкФ,
4. Рассчитать параметры последовательной цепи переменного тока, указанные в табл.5.
5. Результаты измерений и вычислений внести в табл. 5.
6. Построить графики зависимостей тока в цепи I, напряжений на катушке UК и конденсаторе UC, активной мощности цепи Р, а также коэффициента мощности cos φ от емкости конденсаторной батареи.
7. Построить векторные диаграммы цепи переменного тока, соответствующие
значениям емкости С = 16 мкФ, С = 26 мкФ и С = СР (резонанс напряжений).

Подробное решение в WORD+файл Excel с 5 графиками

Векторная (топографическая) диаграмма, Резонанс в контурах

Предварительный просмотр
