ЛАБОРАТОРНАЯ РАБОТА №1 по дисциплине: Схемотехника на тему: Исследование простых электронных цепей с использованием пакета моделирования MICROCAPЦель работы: ознакомиться с интерфейсом и основными возможностями среды моделирования Microcap на примере простейших электронных цепей.

Ход работы:

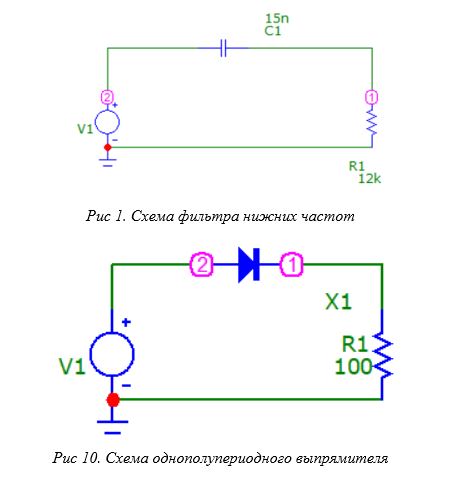

1. Схема фильтра нижних частот со следующими параметрами: C=15нФ, R=12КOм. Параметры генератора: прямоугольный сигнал с частотой 250Гц, амплитудой импульсов 5В и скважностью 0,5.
2. Снять частотные характеристики для схемы и определить значение верхней граничной частоты графически (рис. 1.14). Сравнить полученное значение с расчетным.
3. Выполнить анализ переходных процессов и вывести на экран напряжение генератора и напряжение на конденсаторе. В настройках анализа переходных процессов время моделирования установить, равное трем периодам напряжения генератора, а шаг счета – равный одной тысячной от периода повторения импульсов. Определить время заряда конденсатора
4. С помощью инструмента «Cursor mode» в п. 3 определить приблизительное время переходных процессов.
5. Подать с генератора сигнал: eг=10 sin(2πft), где f=1 кГц. Время моделирования установить равное пяти периодам сигнала генератора, шаг счета – равный одной тысячной от периода сигнала генератора. Измерить амплитуду и фазу выходного сигнала по отношению ко входному. При оформлении отчета привести расчетные результаты и сравнить с измеренными.
6. Собрать схему фильтра высших частот, изображенную на рис. 1.15, б, с параметрами: С=15 нФ,R=12 кОм. Рассчитать значение нижней граничной частоты.
7. Снять частотные характеристики для схемы и определить значение нижней граничной частоты графически. Сравнить полученное значение с расчетным.
8. Фильтр нижних частот (график переходных процессов)
8.1. Синусоидальный сигнал на генераторе
9. Собрать схему однополупериодного выпрямителя, изображенную на рис. 1.15, в. Параметры схемы выбрать следующие: R=100 Ом, диод VD: BAV70TT1_ON – выбрать из базы «Analog Library/ Diode/ rectifier/». В генераторе установить напряжение синусоидальной формы, описываемое функцией eг=7√2 sin(314t-60°). Вывести на экран осциллограммы входного и выходного напряжения, а также тока генератора с помощью инструмента анализа переходных процессов.
Вывод
