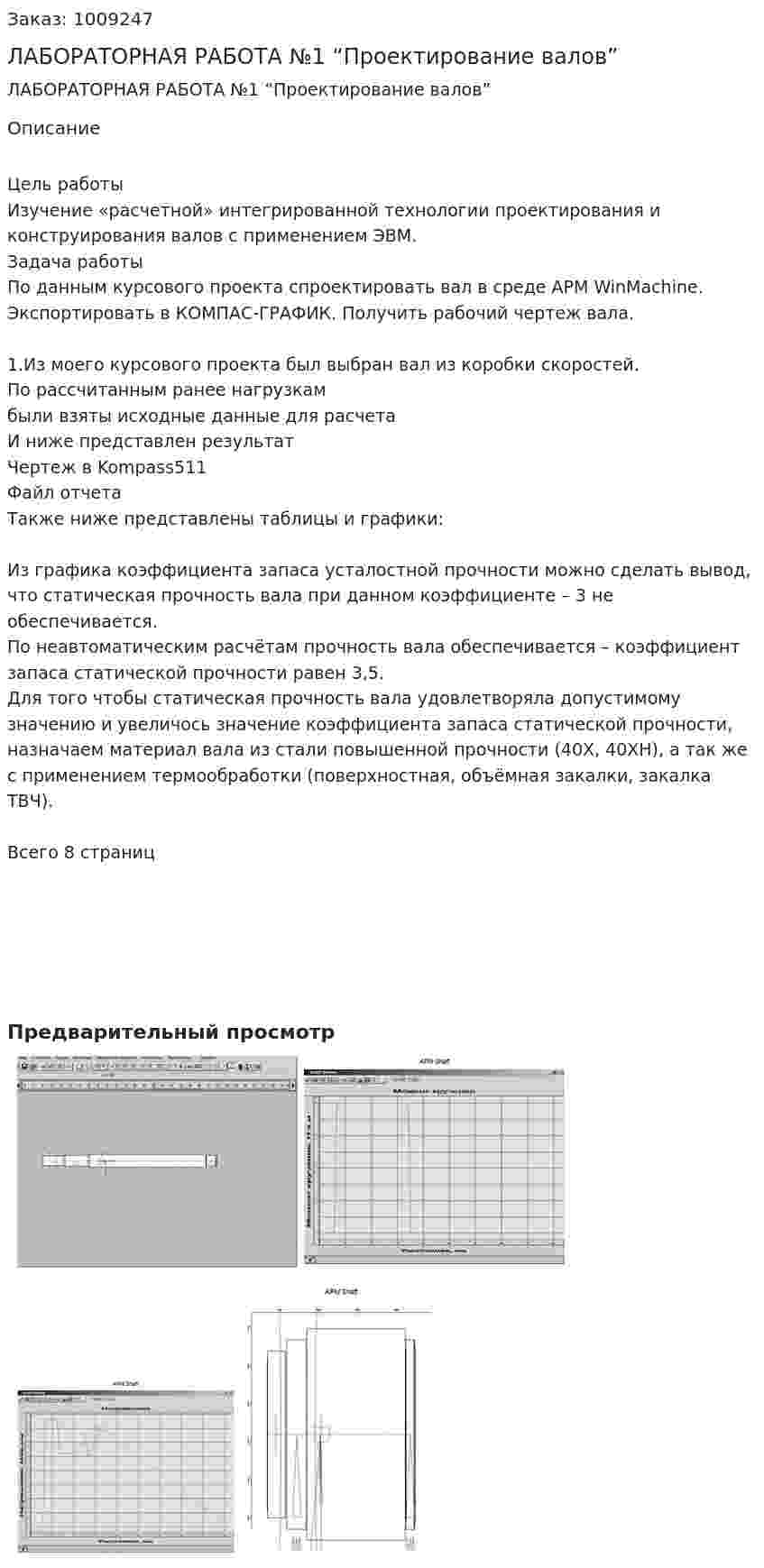

ЛАБОРАТОРНАЯ РАБОТА №1 “Проектирование валов”
ЛАБОРАТОРНАЯ РАБОТА №1 “Проектирование валов”
Описание
Цель работы
Изучение «расчетной» интегрированной технологии проектирования и конструирования валов с применением ЭВМ.
Задача работы
По данным курсового проекта спроектировать вал в среде АРМ WinMachine. Экспортировать в КОМПАС-ГРАФИК. Получить рабочий чертеж вала.
1.Из моего курсового проекта был выбран вал из коробки скоростей.
По рассчитанным ранее нагрузкам были взяты исходные данные для расчета
И ниже представлен результат
Чертеж в Kompass511
Файл отчета

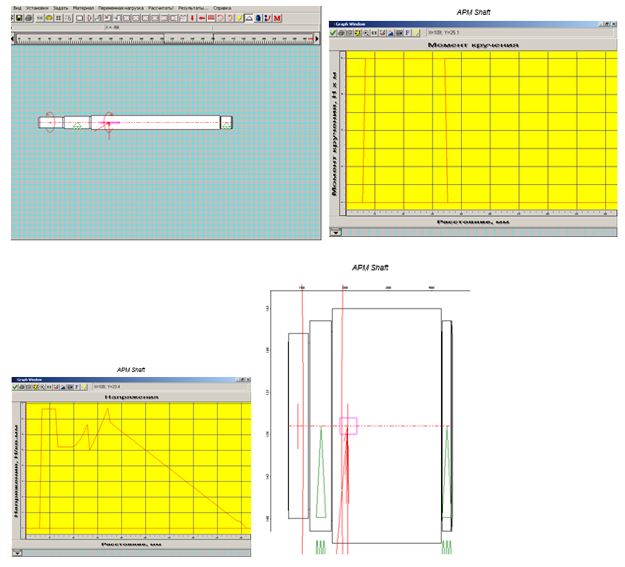

Также ниже представлены таблицы и графики:
Из графика коэффициента запаса усталостной прочности можно сделать вывод, что статическая прочность вала при данном коэффициенте – 3 не обеспечивается.
По неавтоматическим расчётам прочность вала обеспечивается – коэффициент запаса статической прочности равен 3,5.
Для того чтобы статическая прочность вала удовлетворяла допустимому значению и увеличось значение коэффициента запаса статической прочности, назначаем материал вала из стали повышенной прочности (40Х, 40ХН), а так же с применением термообработки (поверхностная, объёмная закалки, закалка ТВЧ).
Всего 8 страниц
