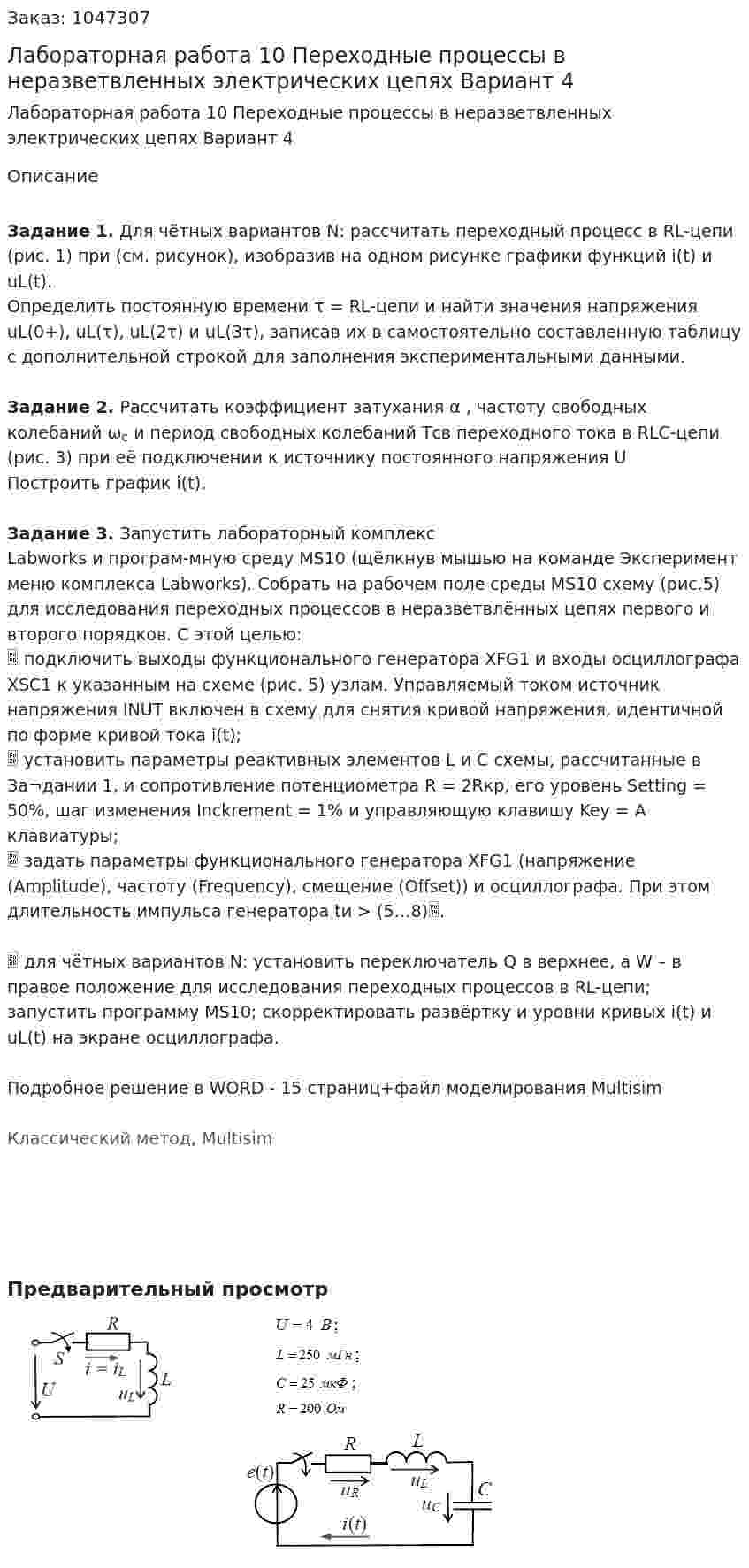

Лабораторная работа 10 Переходные процессы в неразветвленных электрических цепях Вариант 4

Задание 1. Для чётных вариантов N: рассчитать переходный процесс в RL-цепи (рис. 1) при (см. рисунок), изобразив на одном рисунке графики функций i(t) и uL(t).
Определить постоянную времени τ = RL-цепи и найти значения напряжения uL(0+), uL(τ), uL(2τ) и uL(3τ), записав их в самостоятельно составленную таблицу с дополнительной строкой для заполнения экспериментальными данными.

Задание 2. Рассчитать коэффициент затухания α , частоту свободных колебаний ω_с и период свободных колебаний Тсв переходного тока в RLC-цепи (рис. 3) при её подключении к источнику постоянного напряжения U
Построить график i(t).

Задание 3. Запустить лабораторный комплекс Labworks и програм-мную среду МS10 (щёлкнув мышью на команде Эксперимент меню комплекса Labworks). Собрать на рабочем поле среды МS10 схему (рис.5) для исследования переходных процессов в неразветвлённых цепях первого и второго порядков. С этой целью:
 подключить выходы функционального генератора XFG1 и входы осциллографа XSC1 к указанным на схеме (рис. 5) узлам. Управляемый током источник напряжения INUT включен в схему для снятия кривой напряжения, идентичной по форме кривой тока i(t);
 установить параметры реактивных элементов L и C схемы, рассчитанные в За¬дании 1, и сопротивление потенциометра R = 2Rкр, его уровень Setting = 50%, шаг изменения Inckrement = 1% и управляющую клавишу Key = А клавиатуры;
 задать параметры функционального генератора XFG1 (напряжение (Amplitude), частоту (Frequency), смещение (Offset)) и осциллографа. При этом длительность импульса генератора tи > (5…8).

 для чётных вариантов N: установить переключатель Q в верхнее, а W – в правое положение для исследования переходных процессов в RL-цепи; запустить программу MS10; скорректировать развёртку и уровни кривых i(t) и uL(t) на экране осциллографа.

Подробное решение в WORD - 15 страниц+файл моделирования Multisim

Классический метод, Multisim

Предварительный просмотр
