Лабораторная работа 11 Пассивный Четырёхполюсник Вариант 4

Задание 1. Собрать на рабочем поле среды МS10 схему (рис. 3) для исследования пассивного несимметричного четырёхполюсника, содержащего элементы L2, С2, R3 и L3, и установить следующие режимы и параметры элементов и приборов:
 ЭДС источника синусоидального напряжения
 режим АС вольтметров V1 и V2 (RV = 10 МОм) и амперметра А (RА = 1 мОм);
 масштаб во времени осциллографа 5 мс/дел; масштаб усиления каналов А и В выбирать по высоте осциллограмм (не мене 2/3 высоты экрана);
 параметры элементов ЧП:
 клавиши Z, Q, W и S клавиатуры управления переключателями;
 задать параметры комплексов внутреннего сопротивления источника и сопротивления нагрузки после расчёта характеристических сопротивлений ЧП Z1с и Z2с;
 скопировать схему (рис. 3) на страницу отчёта.
Провести два опыта ХХ и опыт КЗ ЧП, поочерёдно соединяя (посредством ключа Q) полюс источника напряжения е вначале с зажимом 1 ЧП (прямые опыты ХХ и КЗ), а затем с зажимом 2 ЧП (обратный опыт ХХ, см. рис. 1). Позиции переключателей Z, Q, W и S в экспериментах указаны в табл. 1.
Показания вольтметров V1 и V2 и амперметра А, а также найденные с помощью осциллографа XSC1 знаки (плюс или минус) углов сдвига фаз φ1X, φ1К и φ2X между напряжениями и токами на входах четырёхполюсника и модули ( ) указанных углов, найденные с помо¬щью ваттметра XWM1, занести в табл. 1.

Задание 2. Определить входное сопротивление согласованно-нагруженного ЧП. С этой целью:
 задаем параметры характеристического сопротивления , моделирующего внутреннее сопротивление Zи источника е, и параметры нагрузки (см. табл. 2);
 установим переключатели Z, Q и W в нижние положения, а переключатель S - в верхнее, т. е. подключить нагрузку и внутреннее сопротивление источника сигнала е к ЧП, снять показания вольтметра V1 (U1) и амперметра A (I1), а с помощью осциллографа и ваттметра определить знак и модуль угла φ1;

Задание 3. Изменяя положения ключа W и частоту f напряжения источника е, снять и построить амплитудно-частотную характеристику по напряжению нагруженного Hu(f) = U2(f)/U1(f) и ненагруженного Hu(Х)(f) ЧП при частотах f = 50, 500, 1000 и 2000 Гц. Результаты измерений и расчётов занести в табл. 3.

Подробное решение в WORD - 15 страниц + файл-исходник моделирования в Multisim

Multisim

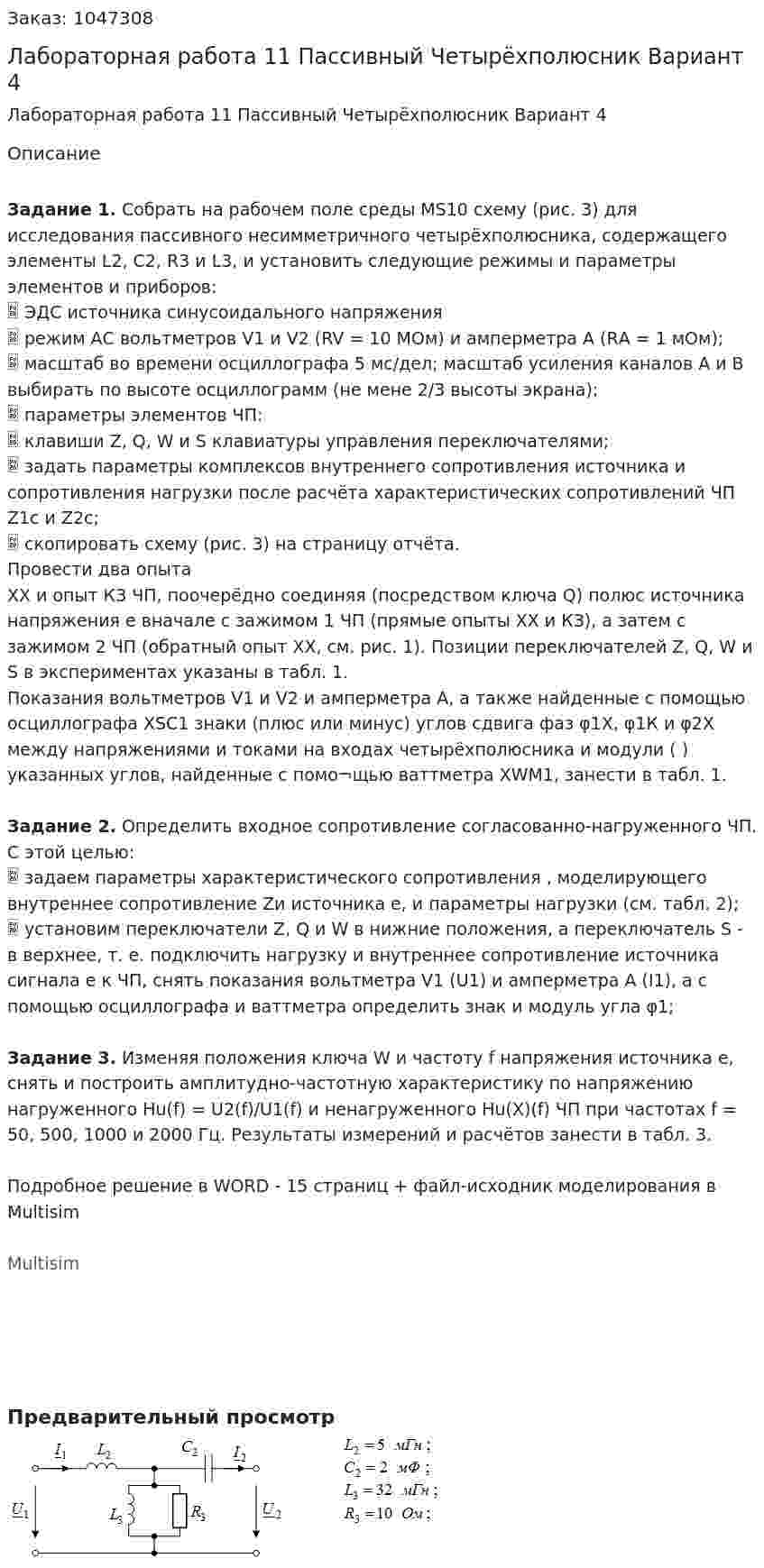

Предварительный просмотр
