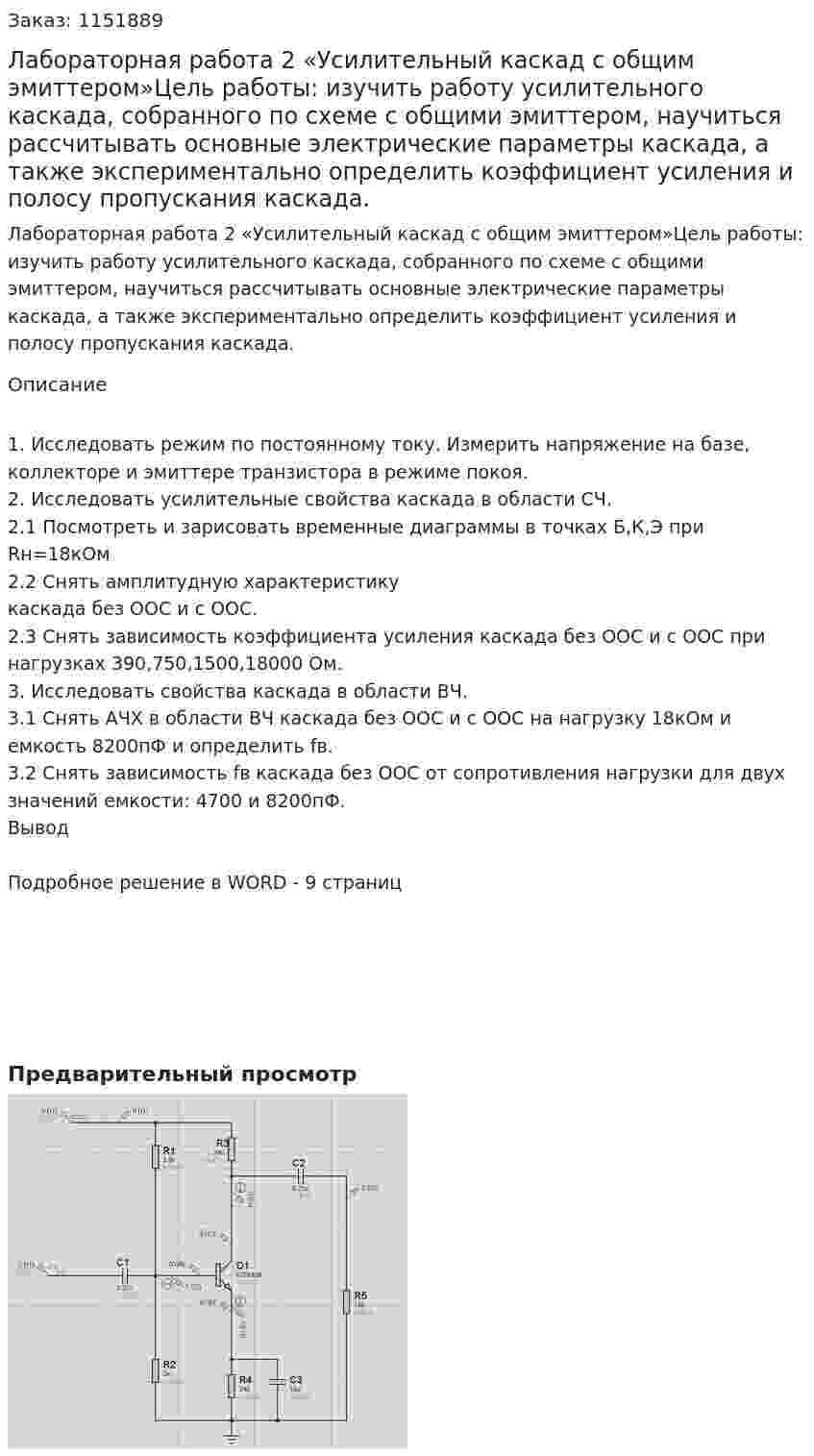

Лабораторная работа 2 «Усилительный каскад с общим эмиттером»Цель работы: изучить работу усилительного каскада, собранного по схеме с общими эмиттером, научиться рассчитывать основные электрические параметры каскада, а также экспериментально определить коэффициент усиления и полосу пропускания каскада.

1. Исследовать режим по постоянному току. Измерить напряжение на базе, коллекторе и эмиттере транзистора в режиме покоя.
2. Исследовать усилительные свойства каскада в области СЧ.
2.1 Посмотреть и зарисовать временные диаграммы в точках Б,К,Э при Rн=18кОм
2.2 Снять амплитудную характеристику каскада без ООС и с ООС.
2.3 Снять зависимость коэффициента усиления каскада без ООС и с ООС при нагрузках 390,750,1500,18000 Ом.
3. Исследовать свойства каскада в области ВЧ.
3.1 Снять АЧХ в области ВЧ каскада без ООС и с ООС на нагрузку 18кОм и емкость 8200пФ и определить fв.
3.2 Снять зависимость fв каскада без ООС от сопротивления нагрузки для двух значений емкости: 4700 и 8200пФ.
Вывод

Подробное решение в WORD - 9 страниц

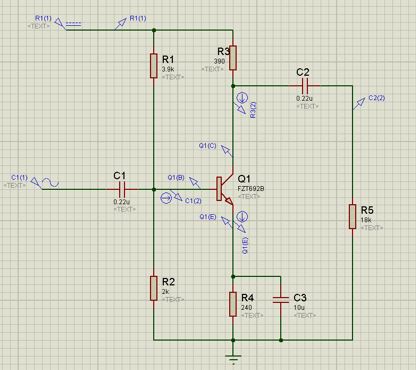

Предварительный просмотр
