Лабораторная работа №2 ИССЛЕДОВАНИЕ РЕЖИМОВ РАБОТЫ ЦЕПЕЙ СИНУСОИДАЛЬНОГО ТОКА Цель работы: экспериментальное определение параметров пассивных элементов электрической цепи; исследование свойств электрической цепи с последовательным соединением элементов R, L, C; получение навыков построения векторных диаграмм по опытным данным.

Контрольные вопросы:
1. Мгновенное значение синусоидального тока и его временная диаграмма
2. Изображение синусоидальных величин векторами и комплексными числами.
3. Действия с комплексными числами.
4. Временные и векторные диаграммы токов и напряжений при включении в цепь синусоидального тока активного, индуктивного и емкостного элементов.
5. Понятие активной и реактивной мощности
6. Режим резонанса напряжений в цепи синусоидального тока. Добротность резонансного контура.
7. По данным, полученным в лабораторной работе, поясните ход резонансных кривых
8. Определение параметров приемников, включаемых в цепь синусоидального тока, опытным путем.
9. Поясните порядок построения векторных диаграмм для различных режимов работы цепи по отчету по лабораторной работе.
10. Закон Ома в комплексной форме записи.
11. Законы Кирхгофа в комплексной форме записи
12. Определение комплексного сопротивления при последовательном, параллельном соединении приемников.
13. На примере электрической схемы, рассматриваемой в лабораторной работе, поясните алгоритм расчета токов и напряжений в цепях синусоидального тока при последовательном, параллельном соединении приемников.
14. Как на векторной диаграмме показывают угол сдвига фаз между напряжением и током участка цепи.
15. На векторной диаграмме, построенной по экспериментальным данным, покажите выполнение законов Кирхгофа.

Подробное решение в WORD - 17 страниц

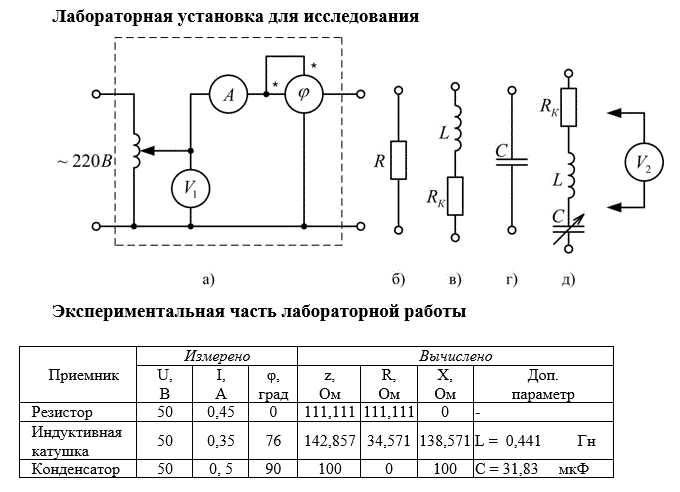

Предварительный просмотр
