Лабораторная работа №2 Исследование трехфазных цепей. Соединение приёмников звездой

Цель работы: Исследование трехфазной системы при соединении приемников звездой, опытное определение соотношений между линейными и фазными напряжениями и токами при различных практически возможных комбинациях нагрузки отдельных фаз, представление результатов эксперимента в виде векторных диаграмм напряжений и токов.
В процессе выполнения работы студенты должны усвоить основные соотношения между напряжениями и токами в трехфазной системе с соединением приемников звездой при симметричной и несимметричной нагрузках фаз; уметь собирать схему и измерять в ней напряжения и токи; производить по данным эксперимента необходимые вычисления и строить векторные диаграммы напряжений и токов.

Ход работы:
1. Включили напряжение выключателем QF.
2. Установили равномерную нагрузку фаз (по величине тока указанной преподавателем), произвели все измерения, предусмотренные в пункте 1 таблицы 1 и результаты записали в таблицу.
3. При той же нагрузке отключили одну из фаз и произвели все измерения, предусмотренные в пункте 2 таблицы 1 и результаты записали в таблицу. после чего фаза снова включается, нулевой провод отключается.
4. Установили неравномерную нагрузку фаз (по указанию) и произвели все измерения, предусмотренные в пункте 4 таблицы 1 и результаты записали в таблицу.
5. Произвели все указанные в таблице 1 вычисления. Индуктивное сопротивление фазы х определили по значению активной мощности Р, измеренной ваттметром в пункте 2.

Подробное решение в WORD - 10 страниц

Векторная (топографическая) диаграмма, Соединение "звезда", Схема с нулевым проводом

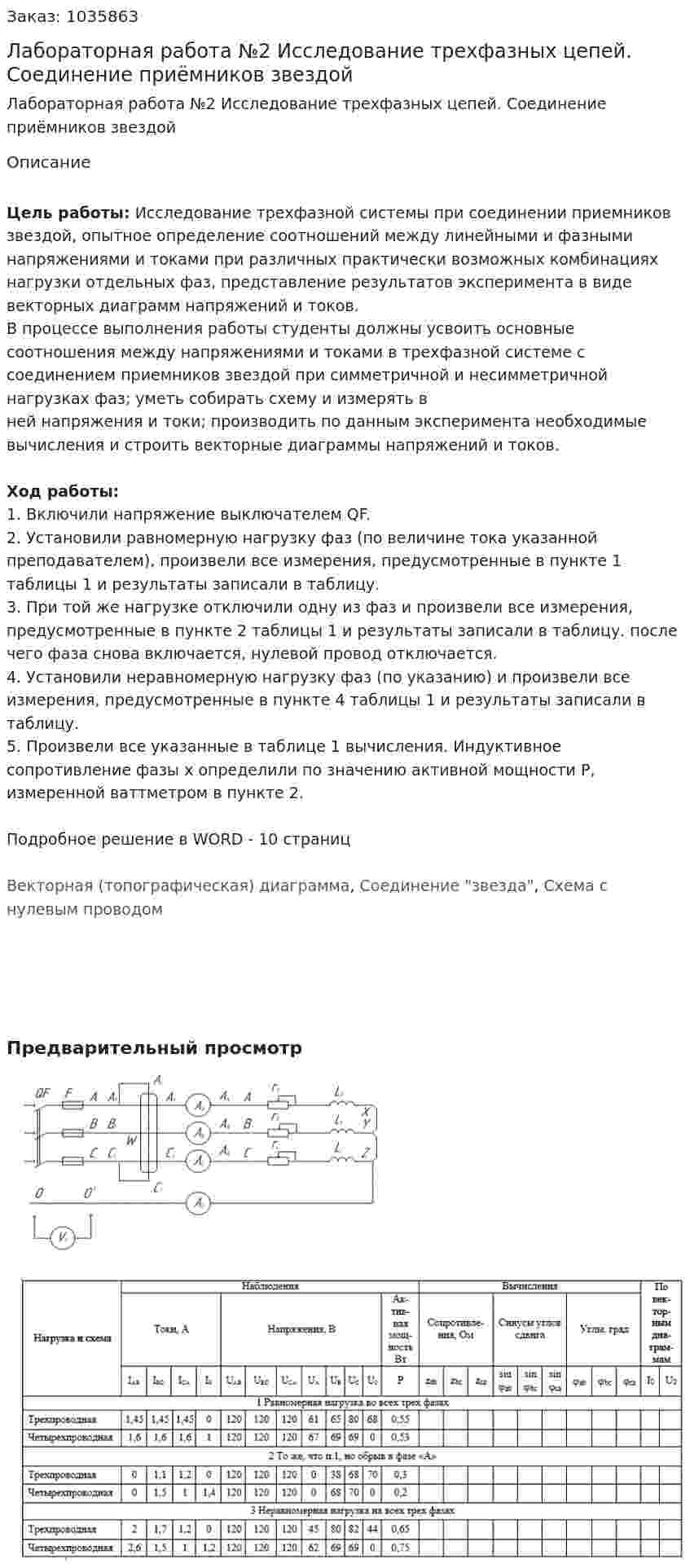

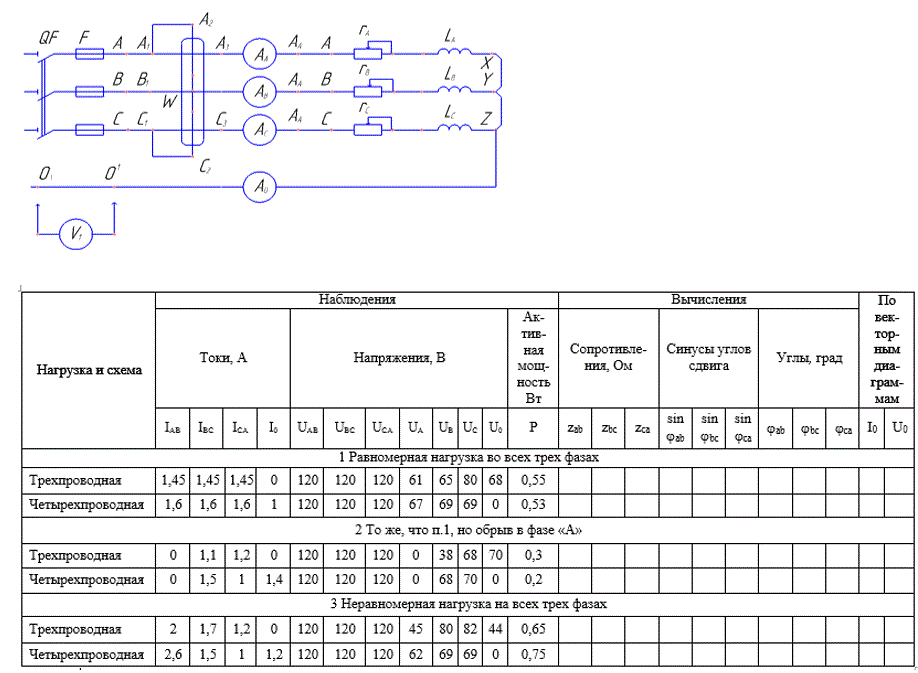

Предварительный просмотр
