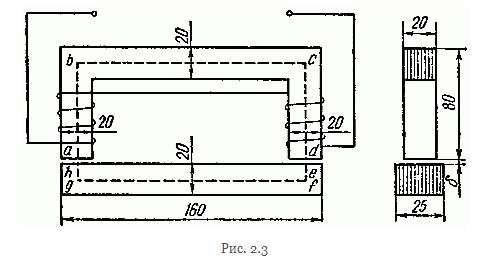

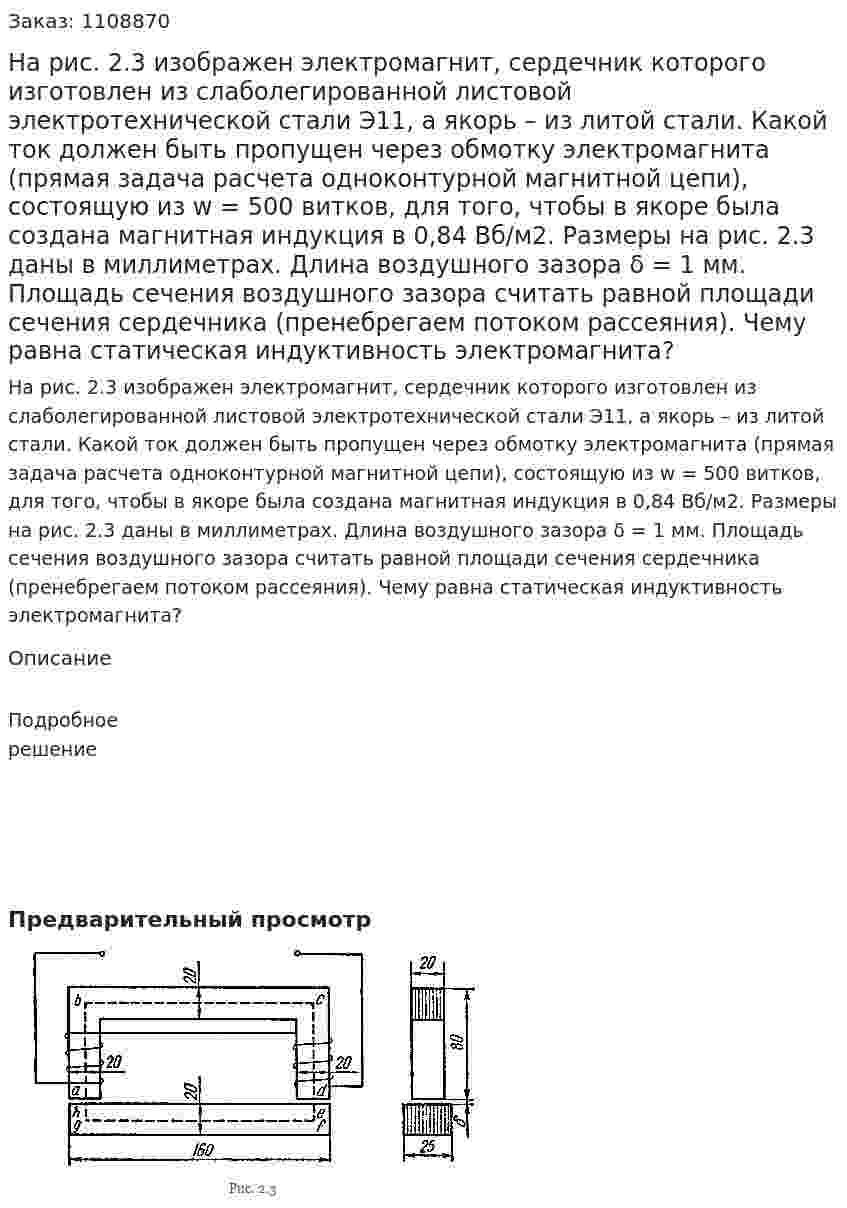

На рис. 2.3 изображен электромагнит, сердечник которого изготовлен из слаболегированной листовой электротехнической стали Э11, а якорь – из литой стали. Какой ток должен быть пропущен через обмотку электромагнита (прямая задача расчета одноконтурной магнитной цепи), состоящую из w = 500 витков, для того, чтобы в якоре была создана магнитная индукция в 0,84 Вб/м2. Размеры на рис. 2.3 даны в миллиметрах. Длина воздушного зазора δ = 1 мм. Площадь сечения воздушного зазора считать равной площади сечения сердечника (пренебрегаем потоком рассеяния). Чему равна статическая индуктивность электромагнита?
На рис. 2.3 изображен электромагнит, сердечник которого изготовлен из слаболегированной листовой электротехнической стали Э11, а якорь – из литой стали. Какой ток должен быть пропущен через обмотку электромагнита (прямая задача расчета одноконтурной магнитной цепи), состоящую из w = 500 витков, для того, чтобы в якоре была создана магнитная индукция в 0,84 Вб/м2. Размеры на рис. 2.3 даны в миллиметрах. Длина воздушного зазора δ = 1 мм. Площадь сечения воздушного зазора считать равной площади сечения сердечника (пренебрегаем потоком рассеяния). Чему равна статическая индуктивность электромагнита?
Описание
Подробное решение
- На рис. 2.3 изображен электромагнит, сердечник которого изготовлен из слаболегированной листовой электротехнической стали Э11, а якорь – из литой стали. Какой ток должен быть пропущен через обмотку электромагнита (прямая задача расчета одноконтурной магнитной цепи), состоящую из w = 500 витков, для того, чтобы в якоре была создана магнитная индукция в 0,84 Вб/м2. Размеры на рис. 2.3 даны в миллиметрах. Длина воздушного зазора δ = 1 мм. Площадь сечения воздушного зазора считать равной площади сечения сердечника (пренебрегаем потоком рассеяния). Чему равна статическая индуктивность электромагнита?
- На рис. 2.58,а приведена схема простейшего фазовращателя напряжения. Построить годограф вектора выходного напряжения Uвых и определить диапазон регулирования его фазы. Параметры цепи XL = 2ХC; R изменяется от 0 до ∞.
- На рис. 2.58,а приведена схема простейшего фазовращателя напряжения. Построить годограф вектора выходного напряжения Uвых и определить диапазон регулирования его фазы. Параметры цепи XL = 2ХC; R изменяется от 0 до ∞.
- На рис. 2.65,а приведена схема замещения двух катушек с магнитной связью, а на рис. 2.65,б,в — графики изменения во времени тока i1 в первой катушке и напряжения u2 между разомкнутыми выводами второй катушки. Определить взаимную индуктивность катушек, если Im = 2 А, U2m = 20 В, τ = 0,003 с.
- На рис. 2.65,а приведена схема замещения двух катушек с магнитной связью, а на рис. 2.65,б,в — графики изменения во времени тока i1 в первой катушке и напряжения u2 между разомкнутыми выводами второй катушки. Определить взаимную индуктивность катушек, если Im = 2 А, U2m = 20 В, τ = 0,003 с.
- На рис. 2.70,а показаны две индуктивно связанные параллельные ветви, причем в одну из них включен конденсатор, сопротивление которого при заданной частоте равно 1/ωC1 = ωL1 = 100 Ом. Сопротивление другой катушки R2 = Х2 = 8 Ом, а сопротивление взаимной индуктивности ωМ = 8 Ом. Напряжение сети U = 120 В. Определить токи в ветвях. Построить полную векторную диаграмму. Составить баланс активных мощностей для этой цепи и определить активную мощность, передаваемую из одной ветви в другую.
- На рис. 2.70,а показаны две индуктивно связанные параллельные ветви, причем в одну из них включен конденсатор, сопротивление которого при заданной частоте равно 1/ωC1 = ωL1 = 100 Ом. Сопротивление другой катушки R2 = Х2 = 8 Ом, а сопротивление взаимной индуктивности ωМ = 8 Ом. Напряжение сети U = 120 В. Определить токи в ветвях. Построить полную векторную диаграмму. Составить баланс активных мощностей для этой цепи и определить активную мощность, передаваемую из одной ветви в другую.
- На рис. 2.1 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Параметры цепи указаны в табл. 2. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей Вариант 71
- На рис. 2.1 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Параметры цепи указаны в табл. 2. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей Вариант 71
- На рис. 2.2, а представлена осциллограмма тока и напряжения пассивного двухполюсника. Записать выражения для мгновенных напряжения и тока, приняв за начало отсчета точку О. Найти напряжение и ток для момента времени t1 = T/12. Записать комплексные амплитуды напряжения и тока. Построить векторную диаграмму на комплексной плоскости.
- На рис. 2.2, а представлена осциллограмма тока и напряжения пассивного двухполюсника. Записать выражения для мгновенных напряжения и тока, приняв за начало отсчета точку О. Найти напряжение и ток для момента времени t1 = T/12. Записать комплексные амплитуды напряжения и тока. Построить векторную диаграмму на комплексной плоскости.
- На рис. 22 изображена система тел. Плоскость, по которой движутся тела m1 и m2, идеально гладкая, массы нити и блоков равны нулю, нить нерастяжима. Массы тел равны соответственно M, m1 и m2. Определите ускорение, с которым движутся тела.
- На рис.2.37 даны схемы, на вход которых воздействует одно из периодических напряжений u(t) (графики напряжений приведены на рис. 2.38 – 2.45). Схемы нагружены на активное сопротивление нагрузки Rн. Численные значения напряжения Um, периода Т, параметров схемы L, C и величины активного сопротивления нагрузки Rн приведены в таблице 2.2. Требуется:1. Разложить напряжение u(t) в ряд Фурье до пятой гармоники включительно, используя табличные разложения, приведенные в учебниках, и пояснение, имеющееся в указаниях к данной задаче.2. Обозначив сопротивления элементов схемы в общем виде как Rн, jXL, –jXС, вывести формулу для комплексной амплитуды напряжения на нагрузке U2m через комплексную амплитуду входного напряжения U1m. Полученное напряжение пригодно для каждой гармоники, только под XL и XC следует понимать сопротивления для соответствующей гармоники.3. Используя формулы п. 2, определить комплексную амплитуду напряжения на выходе (на нагрузке) для следующих гармоник ряда Фурье: для нулевой, первой и третьей гармоник в схемах рис. 2.37,в,г; для первой, третьей и пятой гармоник в схемах рис. 2. 37,а.б.4. Записать мгновенное значение напряжения на нагрузке u2 = f(ω) в виде ряда Фурье. Вариант 14Дано L=2,58 мГн; C=1,43 мкФ; T=0,483 мс; Um=40 В; Rн=49,6 Ом; Схема: 2.37,в Сигнал: 2.45
- На рис.2.37 даны схемы, на вход которых воздействует одно из периодических напряжений u(t) (графики напряжений приведены на рис. 2.38 – 2.45). Схемы нагружены на активное сопротивление нагрузки Rн. Численные значения напряжения Um, периода Т, параметров схемы L, C и величины активного сопротивления нагрузки Rн приведены в таблице 2.2. Требуется:1. Разложить напряжение u(t) в ряд Фурье до пятой гармоники включительно, используя табличные разложения, приведенные в учебниках, и пояснение, имеющееся в указаниях к данной задаче.2. Обозначив сопротивления элементов схемы в общем виде как Rн, jXL, –jXС, вывести формулу для комплексной амплитуды напряжения на нагрузке U2m через комплексную амплитуду входного напряжения U1m. Полученное напряжение пригодно для каждой гармоники, только под XL и XC следует понимать сопротивления для соответствующей гармоники.3. Используя формулы п. 2, определить комплексную амплитуду напряжения на выходе (на нагрузке) для следующих гармоник ряда Фурье: для нулевой, первой и третьей гармоник в схемах рис. 2.37,в,г; для первой, третьей и пятой гармоник в схемах рис. 2. 37,а.б.4. Записать мгновенное значение напряжения на нагрузке u2 = f(ω) в виде ряда Фурье. Вариант 14Дано L=2,58 мГн; C=1,43 мкФ; T=0,483 мс; Um=40 В; Rн=49,6 Ом; Схема: 2.37,в Сигнал: 2.45
