Заказ: 1005892

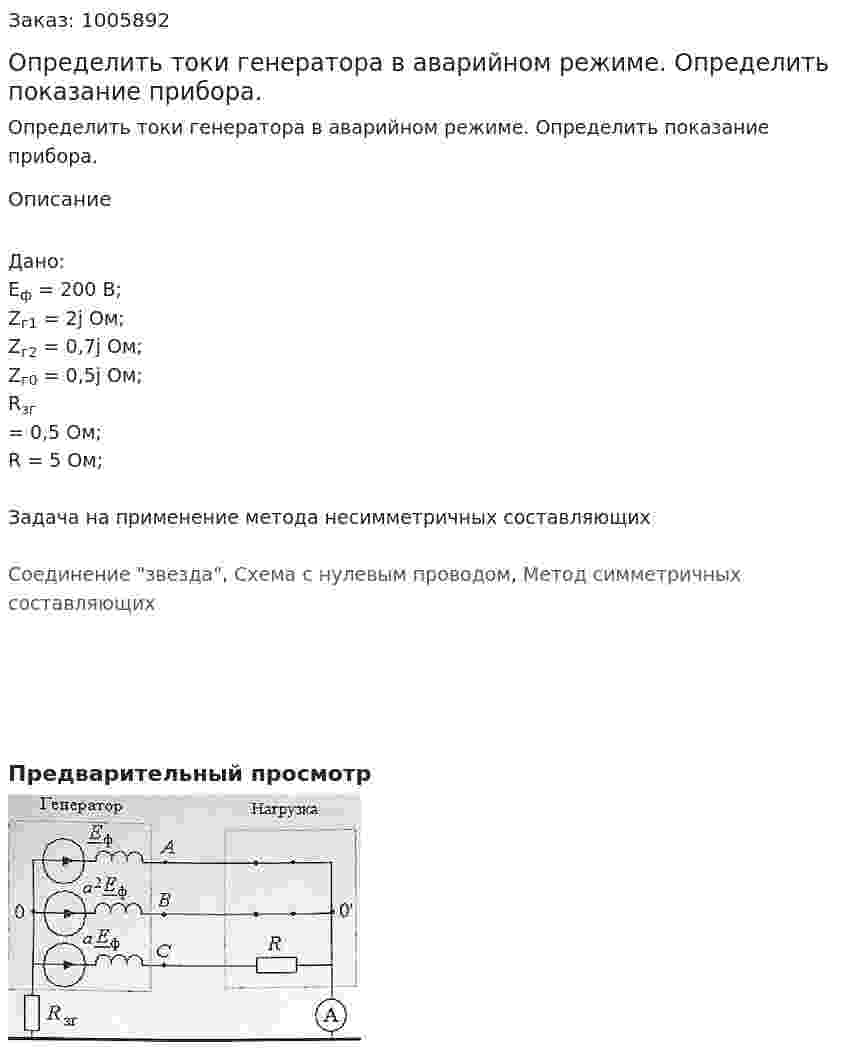

Определить токи генератора в аварийном режиме. Определить показание прибора.
Определить токи генератора в аварийном режиме. Определить показание прибора.
Описание
Дано:
Eф = 200 В;
Zг1 = 2j Ом;
Zг2 = 0,7j Ом;
Zг0 = 0,5j Ом;
Rзг = 0,5 Ом;
R = 5 Ом;
Задача на применение метода несимметричных составляющих
Соединение "звезда", Схема с нулевым проводом, Метод симметричных составляющих
