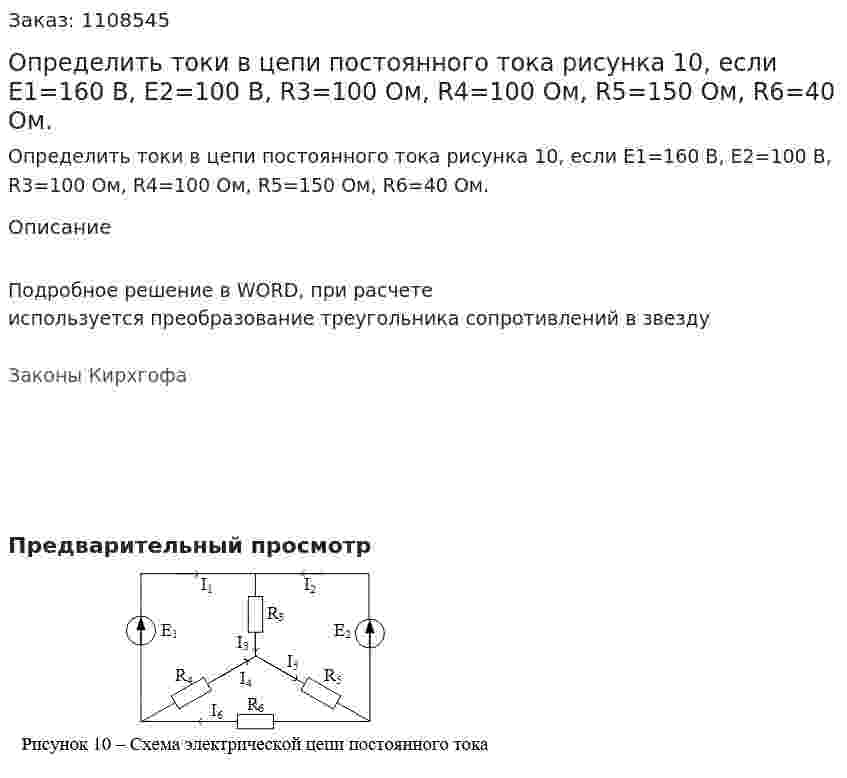

Определить токи в цепи постоянного тока рисунка 10, если E1=160 В, E2=100 В, R3=100 Ом, R4=100 Ом, R5=150 Ом, R6=40 Ом.
Определить токи в цепи постоянного тока рисунка 10, если E1=160 В, E2=100 В, R3=100 Ом, R4=100 Ом, R5=150 Ом, R6=40 Ом.
Описание
Подробное решение в WORD, при расчете используется преобразование треугольника сопротивлений в звезду
Законы Кирхгофа
- Определить токи в цепи постоянного тока рисунка 10, если E1=160 В, E2=100 В, R3=100 Ом, R4=100 Ом, R5=150 Ом, R6=40 Ом.
- Определить токи генератора в аварийном режиме. Определить показание прибора.
- Определить токи генератора в аварийном режиме. Определить показание прибора.
- Определить ток идеализированного диода, текущий в цепи, представленной на рис. 6.а. Вычислить напряжение, соответствующее этому току, определить дифференциальное сопротивление rдиф = ∆U/∆I в точке полученного тока и напряжения. Диод включен в прямом направлении. Величину сопротивления R, напряжение Е и температуру ТК взять из табл. 1 Вариант 18 Дано: S=0,7·10-4 см2; ni=3,2·1012 см-3; Dn=24 см2/с; Δ=1,0·10-3 см; Nд=3·1013 см-3; Na=11·1019 см-3; Материал: In (Eg=1,27 В для InP); m=1.7; T=300+70° К; Iпр=18 мА; R=1,3 кОм; E=6 В;
- Определить ток идеализированного диода, текущий в цепи, представленной на рис. 6.а. Вычислить напряжение, соответствующее этому току, определить дифференциальное сопротивление rдиф = ∆U/∆I в точке полученного тока и напряжения. Диод включен в прямом направлении. Величину сопротивления R, напряжение Е и температуру ТК взять из табл. 1 Вариант 24 Дано S = 1,1·10-4 см2; ni = 2,8·1012 см-3; Dn = 25 (см2)/с; Δ = 0,8·10-3 см; Nд = 5·1013 см-3; Na = 7·1019 см-3; Материал:Si; m = 2; T = 280+80° К; Iпр = 16 мА; R = 0,8 кОм; E = 4 В;
- Определить ток идеализированного диода, текущий в цепи, представленной на рис. 6.а. Вычислить напряжение, соответствующее этому току, определить дифференциальное сопротивление rдиф = ∆U/∆I в точке полученного тока и напряжения. Диод включен в прямом направлении. Величину сопротивления R, напряжение Е и температуру ТК взять из табл. 1 Вариант 6 и Вариант 16 Дано: S = 0,9·10-4 см2; ni = 4,0·1012 см-3; Dn = 24 (см2)/с; Δ = 1,2·10-3 см; Nд = 4·1013 см-3; Na = 9·1019 см-3; Материал: Ge; m = 1; T = 300+50° К; Iпр = 24 мА; R = 1,2 кОм; E = 6 В;
- Определить ток идеализированного диода, текущий в цепи, представленной на рис. 6.а. Вычислить напряжение, соответствующее этому току, определить дифференциальное сопротивление rдиф = ∆U/∆I в точке полученного тока и напряжения. Диод включен в прямом направлении. Величину сопротивления R, напряжение Е и температуру ТК взять из табл. 1 Вариант 9 Дано: S=0,8·10-4 см2; ni=2,9·1012 см-3; Dn=20 см2/с; Δ=0,9·10-3 см; Nд=2·1013 см-3; Na=12·1019 см-3; Материал: Si (Eg=1,12 В); m=2; T=300+80° К; Iпр=10 мА; R=0,9 кОм; E=5 В;
- Определить токи в цепи классическим и операторным методами. Вариант 8Дано: Номер схемы: 4 E = 105 В; R1 = 2000 Ом; R3 = 100 Ом; C = 1 мкФ; L = 10 мГн;
- Определить токи в цепи классическим и операторным методом.Вариант 6 Дано: Е = 80 В, R1 = 400 Ом, R2 = 400 Ом, L = 10 мГн
- Определить токи в цепи классическим и операторным методом.Вариант 6 Дано: Е = 80 В, R1 = 400 Ом, R2 = 400 Ом, L = 10 мГн
- Определить токи в цепи классическим и операторным методомДано: J = 1 A, R1 = 10 Ом, R2 = 10 Ом, L = 50 мГн
- Определить токи в цепи классическим и операторным методомДано: J = 1 A, R1 = 10 Ом, R2 = 10 Ом, L = 50 мГн
- Определить токи в цепи операторным методом. Вариант 15
- Определить токи в цепи операторным методом. Вариант 15
