Опыт 1. Исследование цепи с катушкой индуктивности (практическая работа) Вариант 8

1. Вычислить для катушки индуктивности:
полное сопротивление Zк, используя формулу (1.12);
активное сопротивление Rк, используя формулу (1.10);
индуктивное сопротивление XL, используя формулу (1.2);
активную составляющую напряжения Uкa – по формуле (1.8);
индуктивную составляющую напряжения UL – по формуле (1.9);
реактивную мощность QL – по формуле (1.11);
полную мощность Sк – по формуле (1.7);
коэффициент активной мощности cosφк – по формуле (1.14), проверив все три соотношения.
Результаты вычислений записать в табл. 1.2.

2. Составить в алгебраической и показательной формах записи уравнения комплексов величин Zк, и Sк, используя уравнения (1.1), (1.4), (1.5).

3. Построить в масштабе диаграмму сопротивлений, топографическую векторную диаграмму напряжений и диаграмму мощности для катушки индуктивности (см. рис. 1.2).

4. Сформулировать краткие выводы по результатам исследований, в которых описать процесс потребления электрической энергии и показать влияние индуктивного характера нагрузки на сдвиг фаз напряжения и тока цепи.

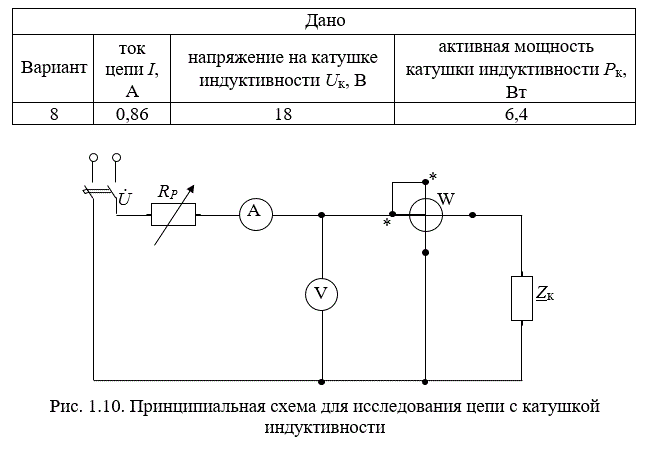

5. Нарисовать схему эксперимента для отчета по практической работе (рис. 1.10).

Подробное решение в WORD

Векторная (топографическая) диаграмма

Предварительный просмотр
