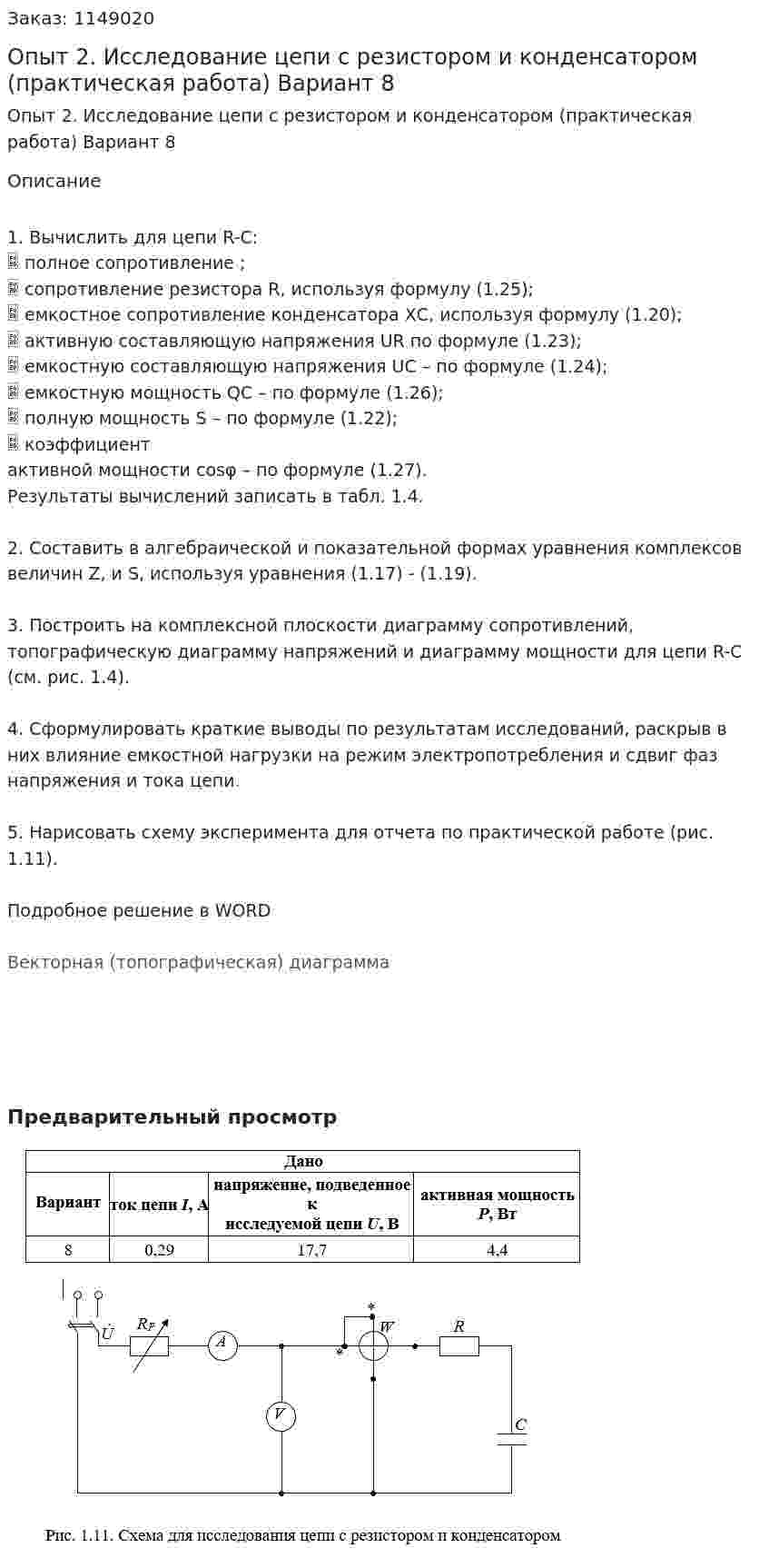

Опыт 2. Исследование цепи с резистором и конденсатором (практическая работа) Вариант 8

1. Вычислить для цепи R-C:
 полное сопротивление ;
 сопротивление резистора R, используя формулу (1.25);
 емкостное сопротивление конденсатора ХС, используя формулу (1.20);
 активную составляющую напряжения UR по формуле (1.23);
 емкостную составляющую напряжения UC – по формуле (1.24);
 емкостную мощность QC – по формуле (1.26);
 полную мощность S – по формуле (1.22);
 коэффициент активной мощности cosφ – по формуле (1.27).
Результаты вычислений записать в табл. 1.4.

2. Составить в алгебраической и показательной формах уравнения комплексов величин Z, и S, используя уравнения (1.17) - (1.19).

3. Построить на комплексной плоскости диаграмму сопротивлений, топографическую диаграмму напряжений и диаграмму мощности для цепи R-C (см. рис. 1.4).

4. Сформулировать краткие выводы по результатам исследований, раскрыв в них влияние емкостной нагрузки на режим электропотребления и сдвиг фаз напряжения и тока цепи.

5. Нарисовать схему эксперимента для отчета по практической работе (рис. 1.11).

Подробное решение в WORD

Векторная (топографическая) диаграмма

Предварительный просмотр
