Заказ: 1106128

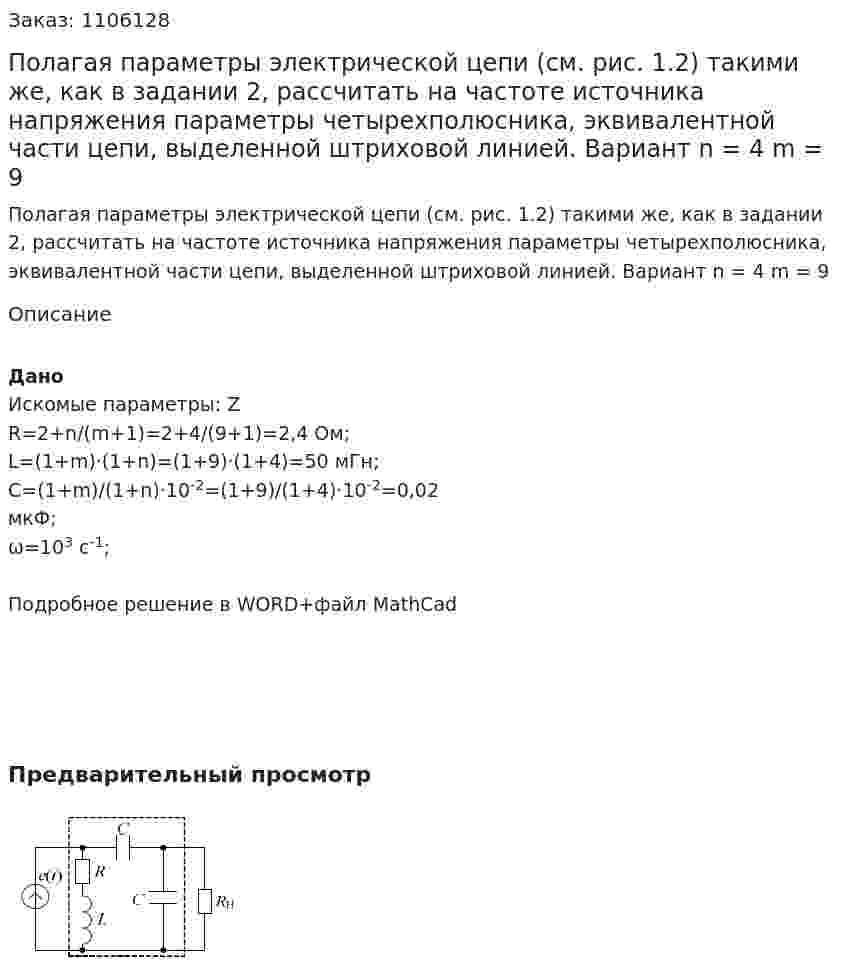

Полагая параметры электрической цепи (см. рис. 1.2) такими же, как в задании 2, рассчитать на частоте источника напряжения параметры четырехполюсника, эквивалентной части цепи, выделенной штриховой линией. Вариант n = 4 m = 9
Полагая параметры электрической цепи (см. рис. 1.2) такими же, как в задании 2, рассчитать на частоте источника напряжения параметры четырехполюсника, эквивалентной части цепи, выделенной штриховой линией. Вариант n = 4 m = 9
Описание
Дано
Искомые параметры: Z
R=2+n/(m+1)=2+4/(9+1)=2,4 Ом;
L=(1+m)·(1+n)=(1+9)·(1+4)=50 мГн;
C=(1+m)/(1+n)·10-2=(1+9)/(1+4)·10-2=0,02 мкФ;
ω=103 с-1;
Подробное решение в WORD+файл MathCad
