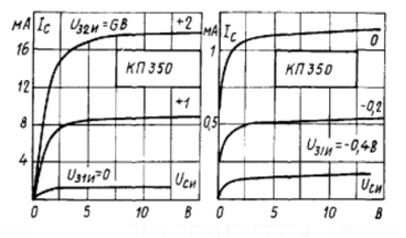

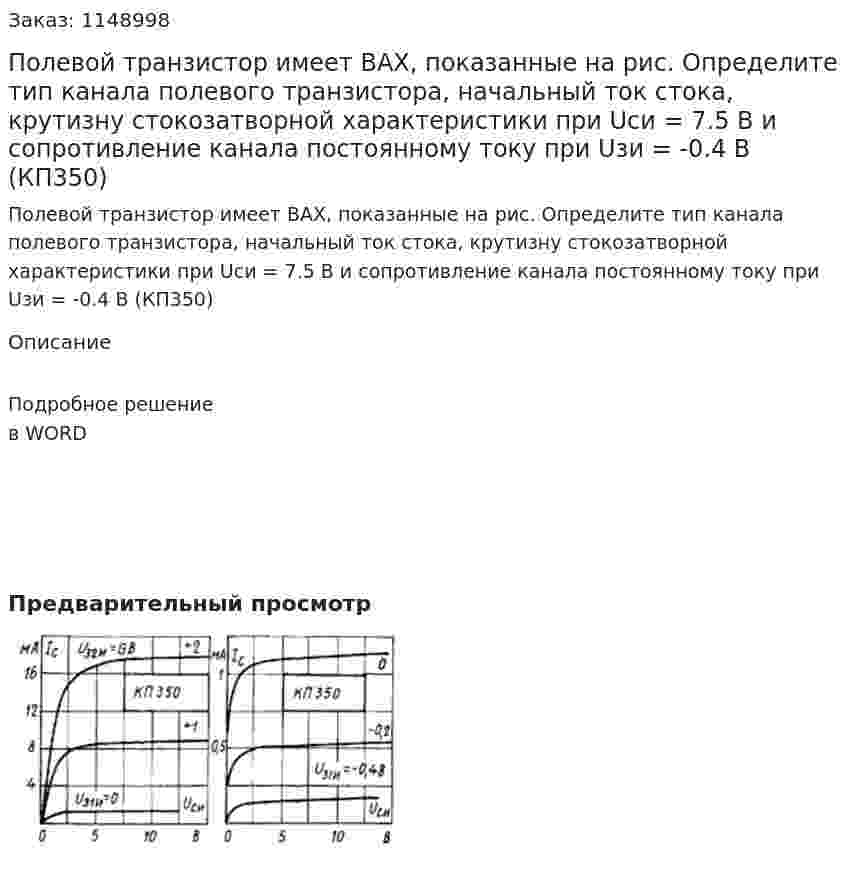

Полевой транзистор имеет ВАХ, показанные на рис. Определите тип канала полевого транзистора, начальный ток стока, крутизну стокозатворной характеристики при Uси = 7.5 В и сопротивление канала постоянному току при Uзи = -0.4 В (КП350)
Полевой транзистор имеет ВАХ, показанные на рис. Определите тип канала полевого транзистора, начальный ток стока, крутизну стокозатворной характеристики при Uси = 7.5 В и сопротивление канала постоянному току при Uзи = -0.4 В (КП350)
Описание
Подробное решение в WORD
- Полевой транзистор имеет ВАХ, показанные на рис. Определите тип полевого транзистора, начальный ток стока и крутизну стокозатворной характеристики при Uси = 7.5 В, а также дифференциальное сопротивление канала на участке насыщения при Uзи = -0.2 В (КП350)
- Полевой транзистор имеет ВАХ, показанные на рис. Определите тип полевого транзистора, тип канала, напряжение отсечки, начальное значение тока стока, крутизну стокозатворной характеристики на участке насыщения при Uси = 8 В и дифференциальное сопротивление канала при Uзи = 0 В. (КП313)
- Полевой транзистор имеет ВАХ, показанные на рис. Определите тип транзистора, крутизну стокозатворной характеристики и дифференциальное сопротивление канала на участке насыщения и проводимость канала в линейной области при Uзи = 25В. (КП904)
- Полевой транзистор имеет ВАХ, показанные на рис. Определите тип транзистора, напряжение отсечки, начальное значение тока стока при Uси = -20В, проводимость открытого канала и дифференциальное сопротивление в линейной области при Uзи = 0 В. (КП102И)
- Полевой транзистор имеет три вывода — исток, сток и затвор. Нa рис. 1.11.1 изображена экспериментально снятая проходная характеристика ic(uзи) полевого транзистора КП303Е — зависимость тока стока iс от управляющего напряжения на промежутке затвор — исток. Характеристика получена при постоянном напряжении uси = 10 В. Получите аппроксимацию этой характеристики многочленом 2-й степени на интервале - 1.5 В ≤ uзи ≤ - 0.5 В, т. е. определите числовое значение коэффициентов а0, а1, а2, входящих в выражение ic = a0 + a1(uзи + 1) + a2(uвх + 1)2
- Полевой транзистор КП302В работает в режиме усиления с активной нагрузкой по схеме с общим истоком. Напряжение источника питания Епит =15 В, напряжение затвор-исток UЗИ = - 1 В, сопротивление нагрузки RН = 500 Ом. Используя нагрузочную прямую и вольт-амперные характеристики найдите ток стока и напряжение сток-исток
- Полевой транзистор - обратный ток и крутизна
