Заказ: 1149003

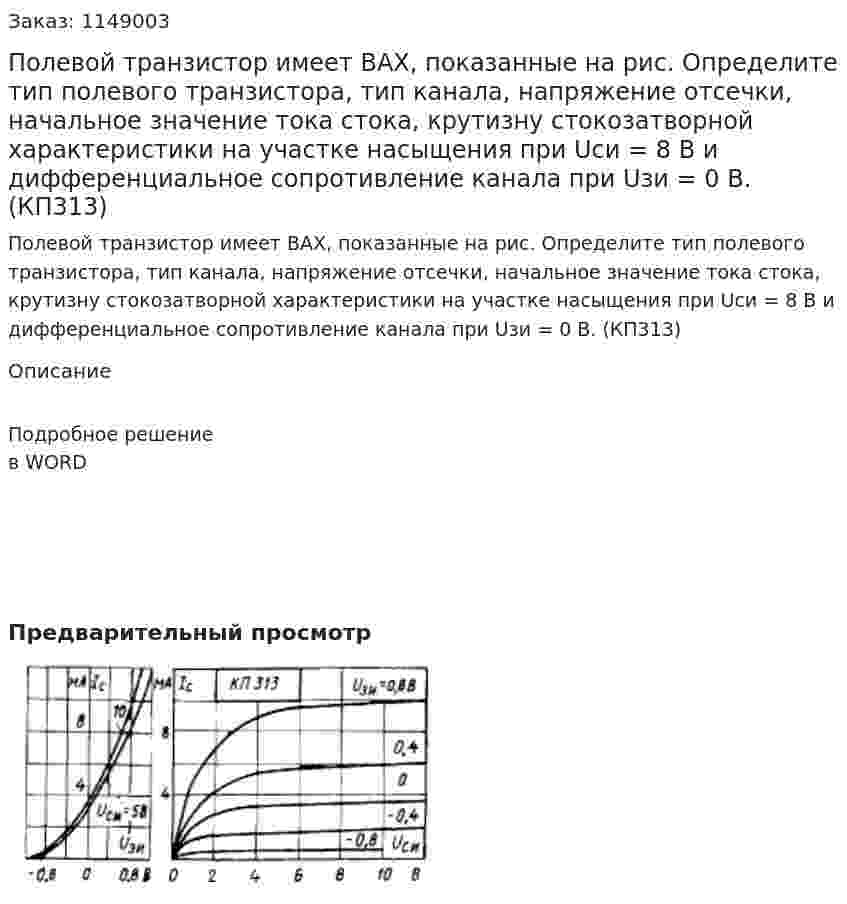

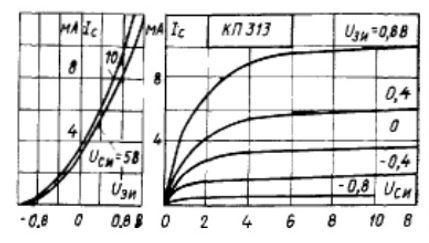

Полевой транзистор имеет ВАХ, показанные на рис. Определите тип полевого транзистора, тип канала, напряжение отсечки, начальное значение тока стока, крутизну стокозатворной характеристики на участке насыщения при Uси = 8 В и дифференциальное сопротивление канала при Uзи = 0 В. (КП313)
Полевой транзистор имеет ВАХ, показанные на рис. Определите тип полевого транзистора, тип канала, напряжение отсечки, начальное значение тока стока, крутизну стокозатворной характеристики на участке насыщения при Uси = 8 В и дифференциальное сопротивление канала при Uзи = 0 В. (КП313)
Описание
Подробное решение в WORD
