Привод цепного конвейера (курсовая работа)

Курсовой проект содержит 4 листа чертежей формата А1, пояснительную записку на 56 листах, включающую 8 рисунков, 6 таблиц, 8 литературных источников.

ПРИВОД, ЭЛЕКТРОДВИГАТЕЛЬ, РЕДУКТОР, РАСЧЕТ КИНЕМАТИЧЕСКИЙ, ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ, ПЕРЕДАЧА ЦЕПНАЯ, ПЕРЕДАЧА ЗУБЧАТАЯ, РАСЧЕТ ПРОЕКТИРОВОЧНЫЙ, РАСЧЕТ ПРОВЕРОЧНЫЙ, ВАЛ, КОЛЕСО ЗУБЧАТОЕ, КОРПУС РЕДУКТОРА, ПОДШИПНИК, ШПОНКА, МУФТА.

Содержание 3
Введение 4
1. Выбор электродвигателя 5
2. Кинематический и силовой расчет привода 8
3. Расчет механических передач 11
3.1. Выбор материалов и способов термообработки зубчатых колёс 11
3.2. Определение допускаемых контактных напряжений
3.3. Определение допускаемых изгибных напряжений
3.4. Определение допускаемых предельных напряжений при расчёте на
контактную и изгибную прочность по максимальным нагрузкам
3.5. Предварительный расчёт зубчатых передач
3.6. Определение коэффициентов нагрузки
3.7. Расчет цилиндрических зубчатых передач (1-2, 3-4) 19
3.8. Расчет цепной передачи (5-6) 31
4. Ориентировочный расчет валов 36
4.1. Вал быстроходный (1) 36
4.2. Вал промежуточный (2-3) 36
4.3. Вал тихоходный (3-4) 36
5. Конструктивные размеры зубчатых колес 38
6. Конструктивные размеры корпуса редуктора 40
7. Проверка долговечности подшипников 41
8. Проверка прочности шпоночных соединений 45
9. Уточненный расчет вала 47
10. Выбор смазки 50
Заключение 51
Список использованных источников 52

Целью проекта является разработка привода цепного конвейера.
В ходе работы над проектом был выбран электродвигатель, проведены кинематический и силовой расчет привода, расчет механических передач, валов редуктора, определены конструктивные размеры зубчатых колес и корпуса, выбраны и проверены на долговечность подшипники, определен коэффициент запаса прочности валов, проверена прочность шпоночных соединений, выбрана смазка передач редуктора и подшипников, проработаны вопросы сборки и регулировки редуктора.
При компоновке редуктора были решены вопросы рационального размещения передач, с учетом влияния на их размеры твердости активной поверхности зубьев и коэффициента ширины зубчатого венца цилиндрической передачи. Предусмотрена смазка передач и подшипников редуктора.
В результате работы разработаны сборочный чертеж редуктора, рабочие чертежи деталей редуктора.

В комплект решения, кроме пояснительной записки, входят чертежи в формате CDW и FRW

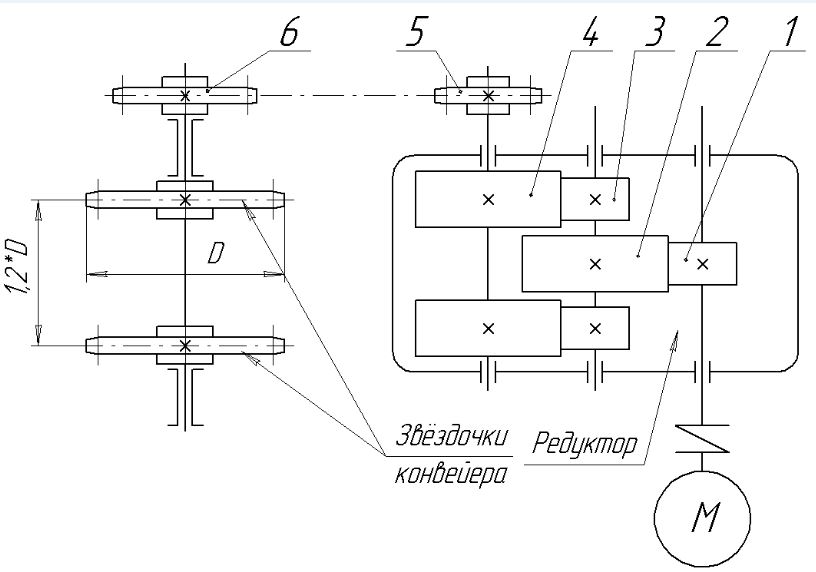

Предварительный просмотр
