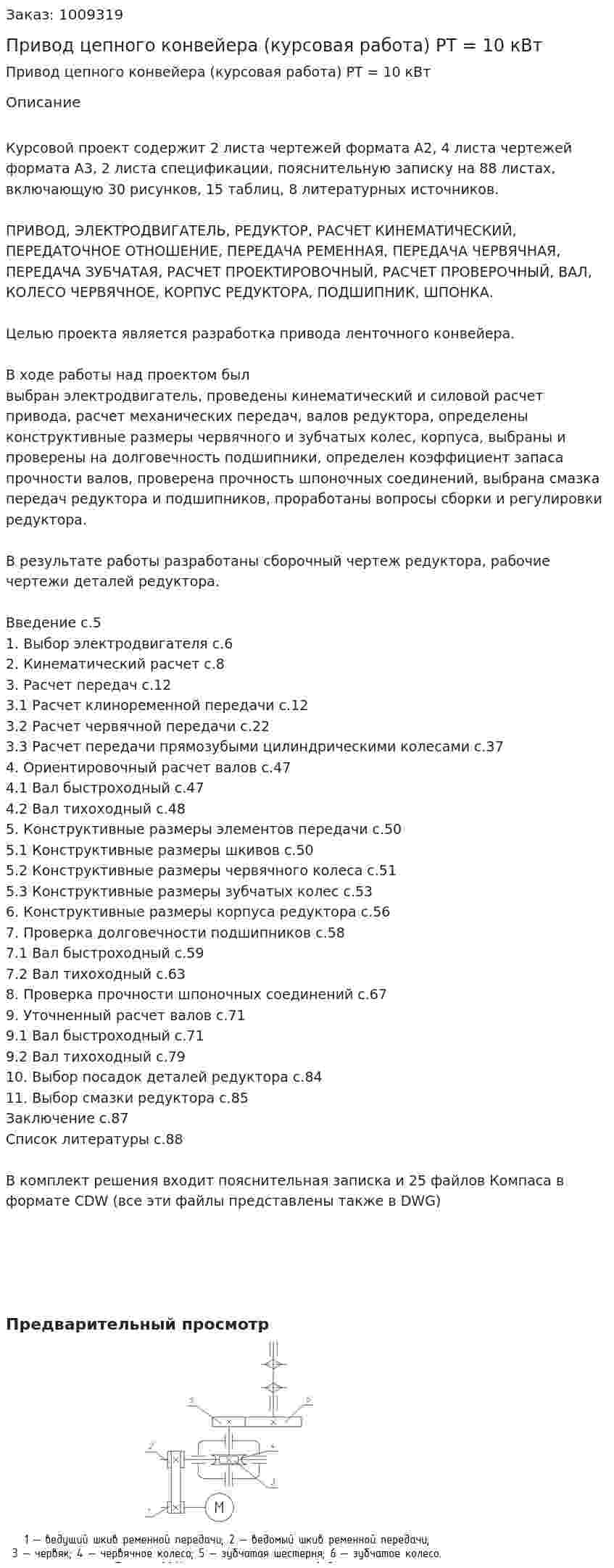

Привод цепного конвейера (курсовая работа) PT = 10 кВт

Курсовой проект содержит 2 листа чертежей формата А2, 4 листа чертежей формата А3, 2 листа спецификации, пояснительную записку на 88 листах, включающую 30 рисунков, 15 таблиц, 8 литературных источников.

ПРИВОД, ЭЛЕКТРОДВИГАТЕЛЬ, РЕДУКТОР, РАСЧЕТ КИНЕМАТИЧЕСКИЙ, ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ, ПЕРЕДАЧА РЕМЕННАЯ, ПЕРЕДАЧА ЧЕРВЯЧНАЯ, ПЕРЕДАЧА ЗУБЧАТАЯ, РАСЧЕТ ПРОЕКТИРОВОЧНЫЙ, РАСЧЕТ ПРОВЕРОЧНЫЙ, ВАЛ, КОЛЕСО ЧЕРВЯЧНОЕ, КОРПУС РЕДУКТОРА, ПОДШИПНИК, ШПОНКА.

Целью проекта является разработка привода ленточного конвейера.

В ходе работы над проектом был выбран электродвигатель, проведены кинематический и силовой расчет привода, расчет механических передач, валов редуктора, определены конструктивные размеры червячного и зубчатых колес, корпуса, выбраны и проверены на долговечность подшипники, определен коэффициент запаса прочности валов, проверена прочность шпоночных соединений, выбрана смазка передач редуктора и подшипников, проработаны вопросы сборки и регулировки редуктора.

В результате работы разработаны сборочный чертеж редуктора, рабочие чертежи деталей редуктора.

Введение с.5
1. Выбор электродвигателя с.6
2. Кинематический расчет с.8
3. Расчет передач с.12
3.1 Расчет клиноременной передачи с.12
3.2 Расчет червячной передачи с.22
3.3 Расчет передачи прямозубыми цилиндрическими колесами с.37
4. Ориентировочный расчет валов с.47
4.1 Вал быстроходный с.47
4.2 Вал тихоходный с.48
5. Конструктивные размеры элементов передачи с.50
5.1 Конструктивные размеры шкивов с.50
5.2 Конструктивные размеры червячного колеса с.51
5.3 Конструктивные размеры зубчатых колес с.53
6. Конструктивные размеры корпуса редуктора с.56
7. Проверка долговечности подшипников с.58
7.1 Вал быстроходный с.59
7.2 Вал тихоходный с.63
8. Проверка прочности шпоночных соединений с.67
9. Уточненный расчет валов с.71
9.1 Вал быстроходный с.71
9.2 Вал тихоходный с.79
10. Выбор посадок деталей редуктора с.84
11. Выбор смазки редуктора с.85
Заключение с.87
Список литературы с.88

В комплект решения входит пояснительная записка и 25 файлов Компаса в формате CDW (все эти файлы представлены также в DWG)

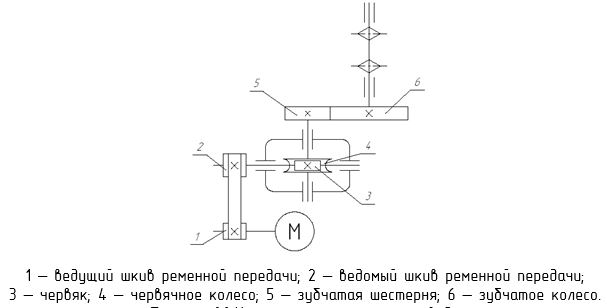

Предварительный просмотр
