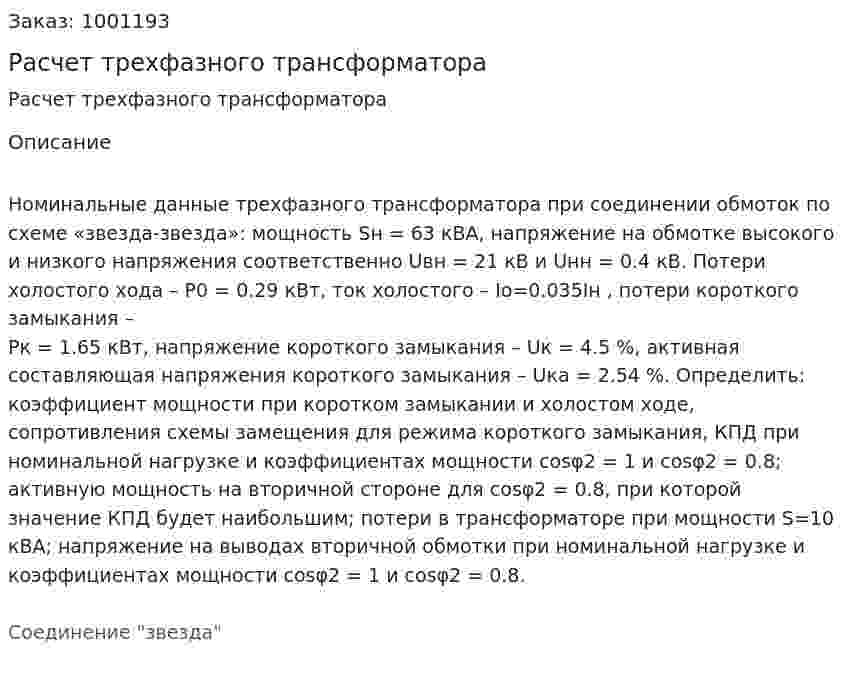

Расчет трехфазного трансформатора
Расчет трехфазного трансформатора
Описание
Номинальные данные трехфазного трансформатора при соединении обмоток по схеме «звезда-звезда»: мощность Sн = 63 кВА, напряжение на обмотке высокого и низкого напряжения соответственно Uвн = 21 кВ и Uнн = 0.4 кВ. Потери холостого хода – P0 = 0.29 кВт, ток холостого – Io=0.035Iн , потери короткого замыкания – Pк = 1.65 кВт, напряжение короткого замыкания – Uк = 4.5 %, активная составляющая напряжения короткого замыкания – Uка = 2.54 %. Определить: коэффициент мощности при коротком замыкании и холостом ходе, сопротивления схемы замещения для режима короткого замыкания, КПД при номинальной нагрузке и коэффициентах мощности cosφ2 = 1 и cosφ2 = 0.8; активную мощность на вторичной стороне для cosφ2 = 0.8, при которой значение КПД будет наибольшим; потери в трансформаторе при мощности S=10 кВА; напряжение на выводах вторичной обмотки при номинальной нагрузке и коэффициентах мощности cosφ2 = 1 и cosφ2 = 0.8.
Соединение "звезда"
