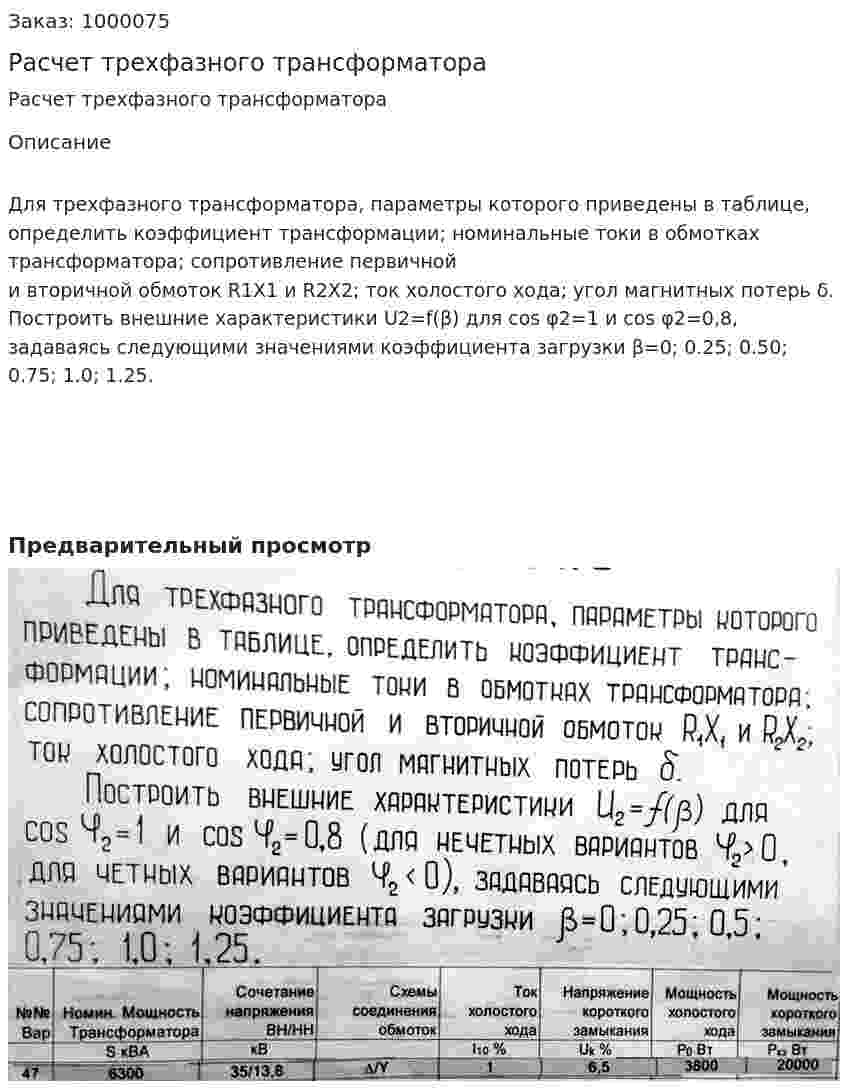

Расчет трехфазного трансформатора
Расчет трехфазного трансформатора
Описание

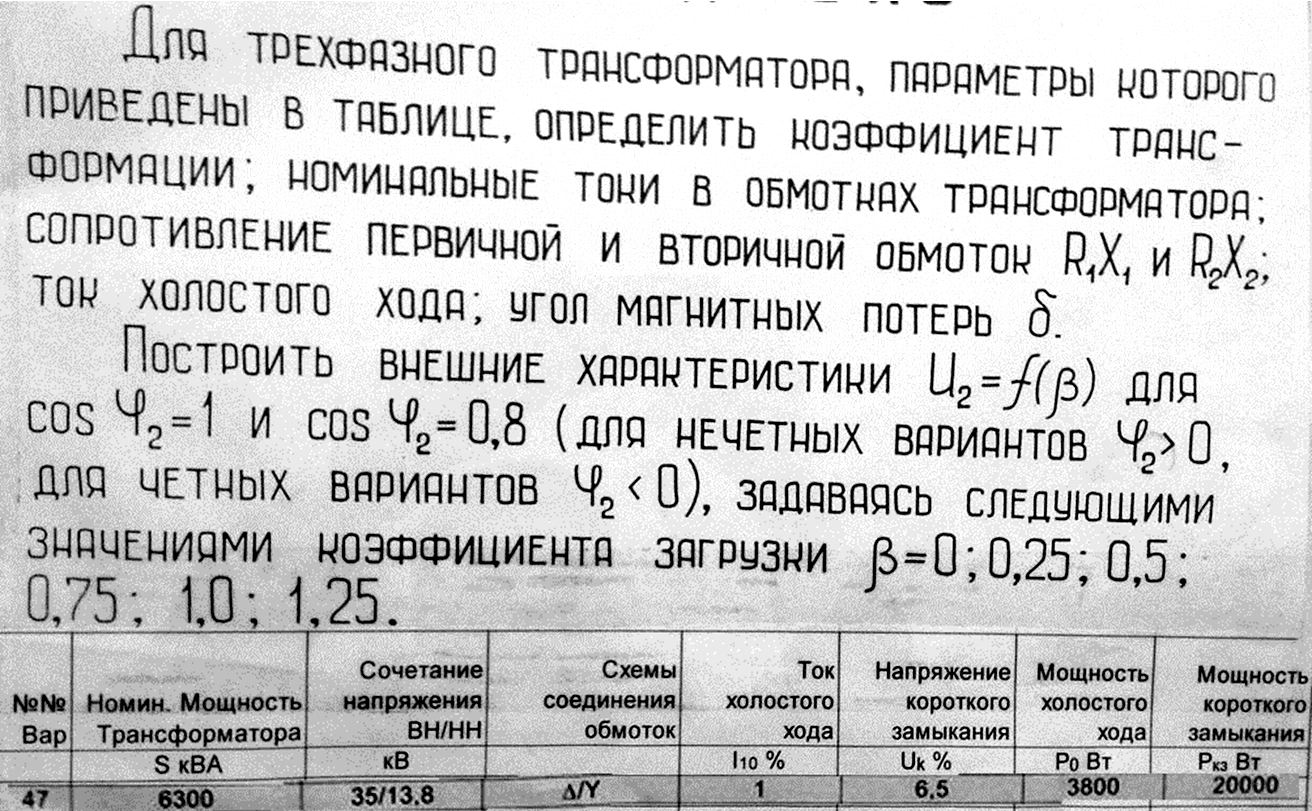

Для трехфазного трансформатора, параметры которого приведены в таблице, определить коэффициент трансформации; номинальные токи в обмотках трансформатора; сопротивление первичной и вторичной обмоток R1X1 и R2X2; ток холостого хода; угол магнитных потерь δ. Построить внешние характеристики U2=f(β) для cos φ2=1 и cos φ2=0,8, задаваясь следующими значениями коэффициента загрузки β=0; 0.25; 0.50; 0.75; 1.0; 1.25.
