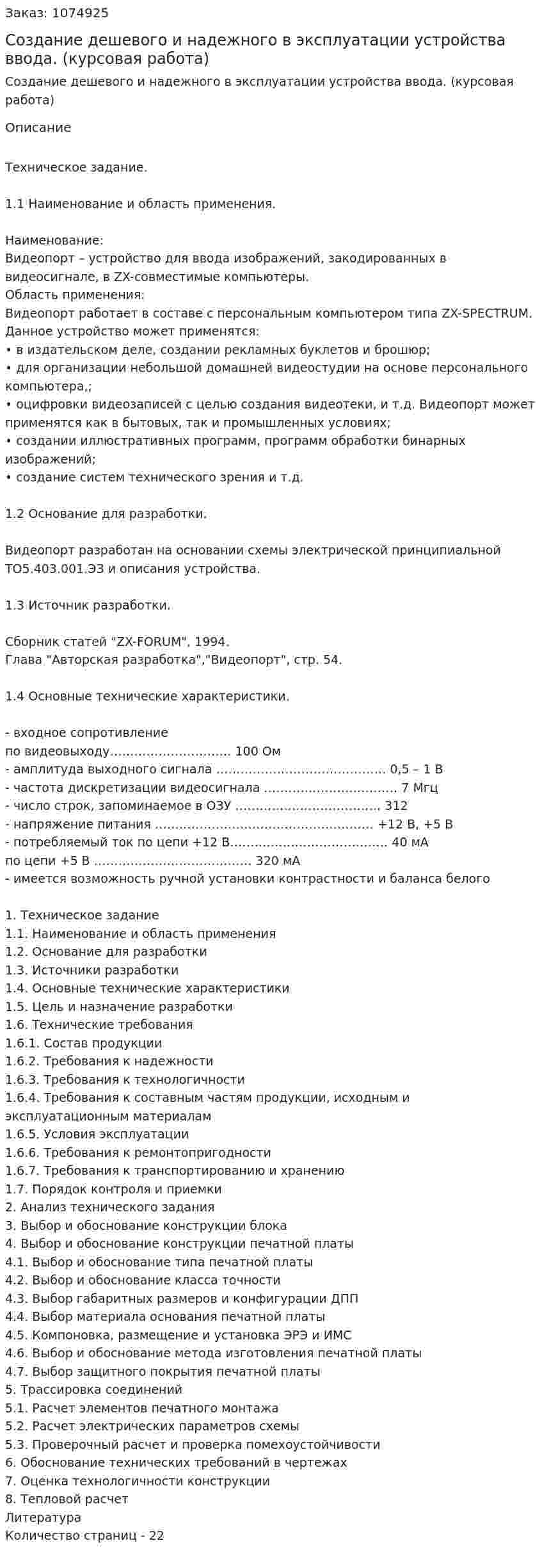

Создание дешевого и надежного в эксплуатации устройства ввода. (курсовая работа)

Техническое задание.

1.1 Наименование и область применения.

Наименование:
Видеопорт – устройство для ввода изображений, закодированных в видеосигнале, в ZX-совместимые компьютеры.
Область применения:
Видеопорт работает в составе с персональным компьютером типа ZX-SPECTRUM. Данное устройство может применятся:
• в издательском деле, создании рекламных буклетов и брошюр;
• для организации небольшой домашней видеостудии на основе персонального компьютера,;
• оцифровки видеозаписей с целью создания видеотеки, и т.д. Видеопорт может применятся как в бытовых, так и промышленных условиях;
• создании иллюстративных программ, программ обработки бинарных изображений;
• создание систем технического зрения и т.д.

1.2 Основание для разработки.

Видеопорт разработан на основании схемы электрической принципиальной ТО5.403.001.ЭЗ и описания устройства.

1.3 Источник разработки.

Сборник статей "ZX-FORUM", 1994.
Глава "Авторская разработка","Видеопорт", стр. 54.

1.4 Основные технические характеристики.

- входное сопротивление по видеовыходу………………………… 100 Ом
- амплитуда выходного сигнала …………………………………… 0,5 – 1 В
- частота дискретизации видеосигнала …………………………… 7 Мгц
- число строк, запоминаемое в ОЗУ ……………………………… 312
- напряжение питания ……………………………………………… +12 В, +5 В
- потребляемый ток по цепи +12 В………………………………… 40 мА
по цепи +5 В ………………………………… 320 мА
- имеется возможность ручной установки контрастности и баланса белого

1. Техническое задание
1.1. Наименование и область применения
1.2. Основание для разработки
1.3. Источники разработки
1.4. Основные технические характеристики
1.5. Цель и назначение разработки
1.6. Технические требования
1.6.1. Состав продукции
1.6.2. Требования к надежности
1.6.3. Требования к технологичности
1.6.4. Требования к составным частям продукции, исходным и эксплуатационным материалам
1.6.5. Условия эксплуатации
1.6.6. Требования к ремонтопригодности
1.6.7. Требования к транспортированию и хранению
1.7. Порядок контроля и приемки
2. Анализ технического задания
3. Выбор и обоснование конструкции блока
4. Выбор и обоснование конструкции печатной платы
4.1. Выбор и обоснование типа печатной платы
4.2. Выбор и обоснование класса точности
4.3. Выбор габаритных размеров и конфигурации ДПП
4.4. Выбор материала основания печатной платы
4.5. Компоновка, размещение и установка ЭРЭ и ИМС
4.6. Выбор и обоснование метода изготовления печатной платы
4.7. Выбор защитного покрытия печатной платы
5. Трассировка соединений
5.1. Расчет элементов печатного монтажа
5.2. Расчет электрических параметров схемы
5.3. Проверочный расчет и проверка помехоустойчивости
6. Обоснование технических требований в чертежах
7. Оценка технологичности конструкции
8. Тепловой расчет
Литература
Количество страниц - 22
