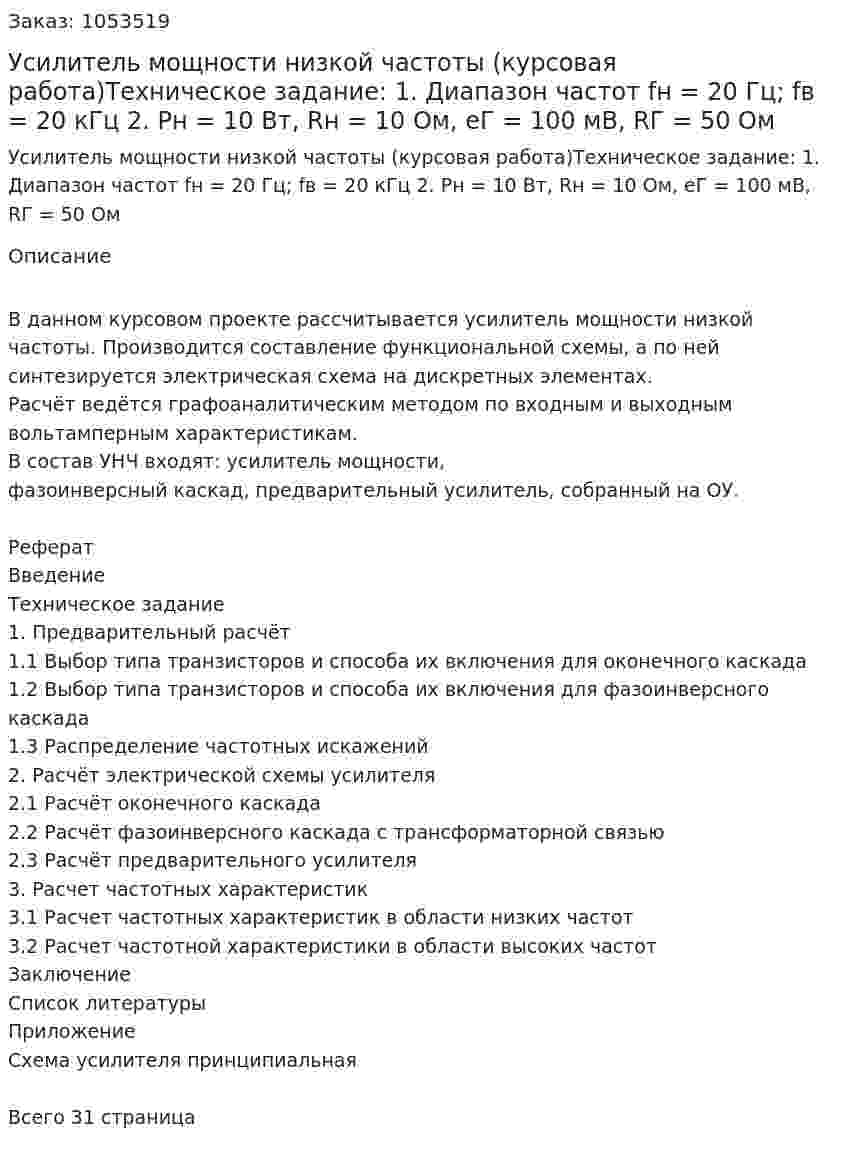

Усилитель мощности низкой частоты (курсовая работа)Техническое задание: 1. Диапазон частот fн = 20 Гц; fв = 20 кГц 2. Pн = 10 Вт, Rн = 10 Ом, eГ = 100 мВ, RГ = 50 Ом

В данном курсовом проекте рассчитывается усилитель мощности низкой частоты. Производится составление функциональной схемы, а по ней синтезируется электрическая схема на дискретных элементах.
Расчёт ведётся графоаналитическим методом по входным и выходным вольтамперным характеристикам.
В состав УНЧ входят: усилитель мощности, фазоинверсный каскад, предварительный усилитель, собранный на ОУ.

Реферат
Введение
Техническое задание
1. Предварительный расчёт
1.1 Выбор типа транзисторов и способа их включения для оконечного каскада
1.2 Выбор типа транзисторов и способа их включения для фазоинверсного каскада
1.3 Распределение частотных искажений
2. Расчёт электрической схемы усилителя
2.1 Расчёт оконечного каскада
2.2 Расчёт фазоинверсного каскада с трансформаторной связью
2.3 Расчёт предварительного усилителя
3. Расчет частотных характеристик
3.1 Расчет частотных характеристик в области низких частот
3.2 Расчет частотной характеристики в области высоких частот
Заключение
Список литературы
Приложение
Схема усилителя принципиальная

Всего 31 страница
