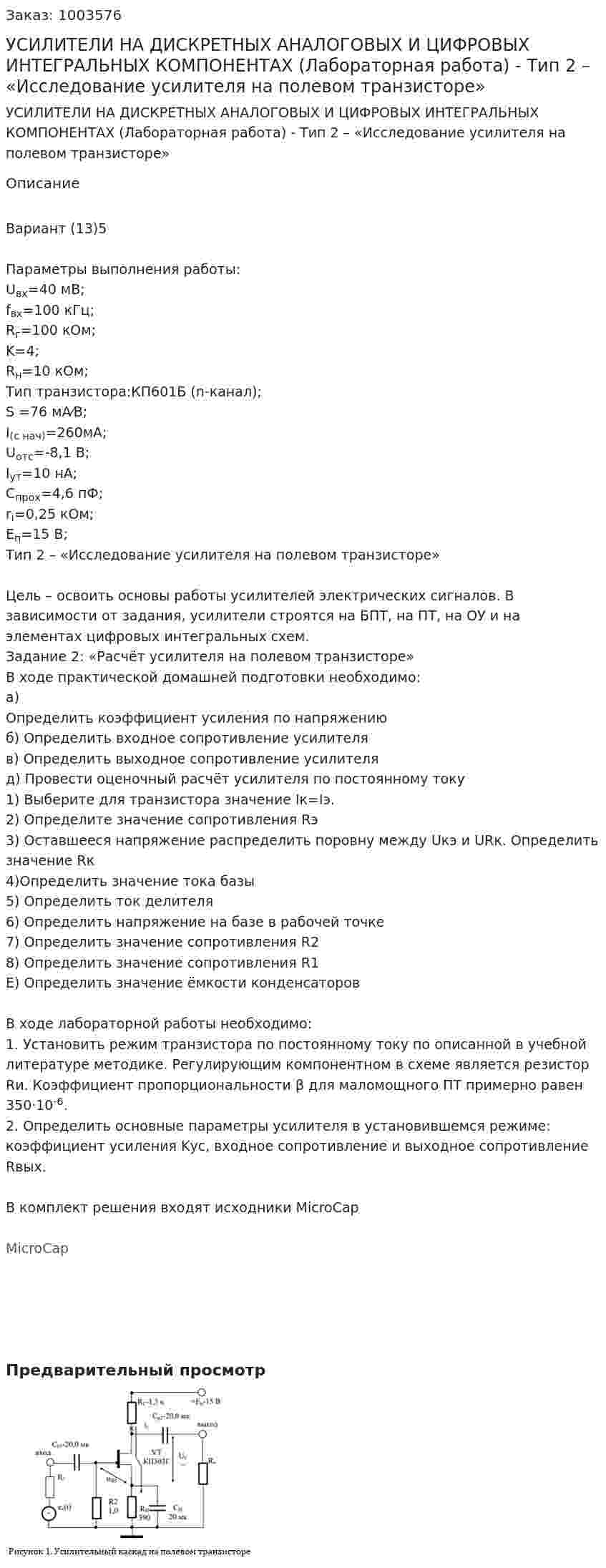

УСИЛИТЕЛИ НА ДИСКРЕТНЫХ АНАЛОГОВЫХ И ЦИФРОВЫХ ИНТЕГРАЛЬНЫХ КОМПОНЕНТАХ (Лабораторная работа) - Тип 2 – «Исследование усилителя на полевом транзисторе»

Вариант (13)5

Параметры выполнения работы:
U_вх=40 мВ;
f_вх=100 кГц;
R_г=100 кОм;
K=4;
R_н=10 кОм;
Тип транзистора:КП601Б (n-канал);
S =76 мА⁄В;
I_{(с нач)}=260мА;
U_отс=-8,1 В;
I_ут=10 нА;
C_прох=4,6 пФ;
r_i=0,25 кОм;
E_п=15 В;
Тип 2 – «Исследование усилителя на полевом транзисторе»

Цель – освоить основы работы усилителей электрических сигналов. В зависимости от задания, усилители строятся на БПТ, на ПТ, на ОУ и на элементах цифровых интегральных схем.
Задание 2: «Расчёт усилителя на полевом транзисторе»
В ходе практической домашней подготовки необходимо:
а) Определить коэффициент усиления по напряжению
б) Определить входное сопротивление усилителя
в) Определить выходное сопротивление усилителя
д) Провести оценочный расчёт усилителя по постоянному току
1) Выберите для транзистора значение Iк=Iэ.
2) Определите значение сопротивления Rэ
3) Оставшееся напряжение распределить поровну между Uкэ и URк. Определить значение Rк
4)Определить значение тока базы
5) Определить ток делителя
6) Определить напряжение на базе в рабочей точке
7) Определить значение сопротивления R2
8) Определить значение сопротивления R1
Е) Определить значение ёмкости конденсаторов

В ходе лабораторной работы необходимо:
1. Установить режим транзистора по постоянному току по описанной в учебной литературе методике. Регулирующим компонентном в схеме является резистор Rи. Коэффициент пропорциональности β для маломощного ПТ примерно равен 350·10^-6.
2. Определить основные параметры усилителя в установившемся режиме: коэффициент усиления Kус, входное сопротивление и выходное сопротивление Rвых.

В комплект решения входят исходники MicroCap

MicroCap

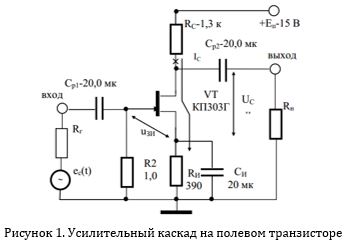

Предварительный просмотр
